Máquina de inspeção de partículas magnéticas fluorescentes

Máquina de inspecção de partículas magnéticas fluorescentes

1.Princípio de funcionamento

A detecção de partículas magnéticas utiliza a interação entre o campo de fuga magnética e o pó magnético no defeito da peça de trabalho.A diferença entre os defeitos de superfície e de quase-superfície dos produtos de ferro e aço (como rachaduras) é aproveitada.Após a magnetização, o campo magnético no local descontínuo destes materiais será distorcido,que formam parte da fuga de fluxo magnético e resultam num campo de fuga magnéticaAssim, atraindo pó magnético para formar o acúmulo de pó magnético no defeito - rasto magnético, sob condições de iluminação adequadas, mostrando a localização e a forma do defeito

2.Utilização

A máquina de detecção de falhas de partículas magnéticas fluorescentes é utilizada para detectar a superfície e a superfície próxima da peça de trabalho ferromagnética (como engrenagem, anel de engrenagem, eixo de engrenagem, etc.) devido à forja, amortecimento,moagem, fadiga causada por fissuras e inclusões de escória e outros defeitos finos.

Como funciona?A peça é magnetizada. Se houver uma rachadura ou falha, um "campo de vazamento" é criado. Partículas magnéticas fluorescentes são aplicadas, que se reúnem nesses campos de vazamento.Estas partículas brilham intensamente, tornando visíveis os defeitos.
· Defeitos alvo: Identifica rachaduras, costuras, inclusões, voltas e outros defeitos finos causados por fadiga, tratamento térmico, forja, fundição ou usinagem.

Parâmetro técnico

Faixa de detecção:Diâmetro de engrenagem ≤ 700 mm,altura≤410 mm;

Diâmetro do eixo ≤ 300 mm,Duração- Não.700 mm

Espaçamento entre eléctrodos:0~410 mm(ajustável)

Corrente de circunferência:AC 0~8000A Valor efectivo(Com controlador de fase de interrupção)

Potencial magnético longitudinal:AC 0~18000AT Valor efectivo(Com controlador de fase de interrupção)

Método de detecção:detecção de partículas magnéticas fluorescentes

Modo de magnetização:Magnetização circunferencial, magnetização longitudinal, magnetização composta

Modo de fixação:Apertamento pneumático

Efeito de desmagnetização:Remanência inferior a 0,3 mT

Sensibilidade de detecção:Apresentação clara do filme de ensaio padrão A1 (15/50)

Fonte de alimentação:3 fases de 5 fios AC 380V 50Hz

3.Descrição do dispositivo

3.1Sistema de controlo elétrico

O sistema de controlo baseia-se num controlador lógico programável (PLC), que controla o funcionamento de dois elétrodos e do dispositivo de desmagnetizar a magnetização.Com o gabinete de controlo como corpo principal, contém vários componentes executivos, circuito de desencadeamento de magnetização, transformador principal, etc.

Entrada de corrente de magnetização e outros parâmetros através da tela sensível ao toque.

Todos os indicadores, botões e luzes de trabalho do aparelho de detecção de falhas adotam uma tensão de segurança de 24 V.

O hospedeiro de detecção de falhas, desmagnetizador e camada do gabinete de distribuição são conectados à terra de forma confiável.

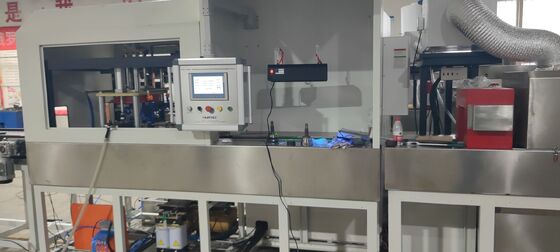

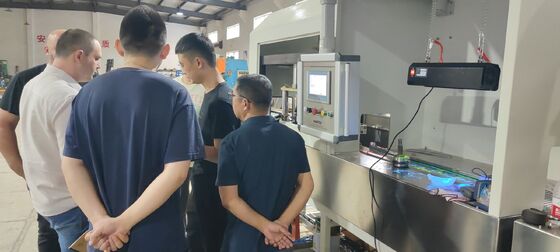

3.2Anfitrião

Máquina principal:Fuselagem, tanque de coleta de aço inoxidável, magnetizador, sistema de pulverização.

Fuselagem:A fuselagem é soldada por um material de alta qualidade, forte e bonito.

Tanque de recolha de aço inoxidável:Feito de aço inoxidável de alta qualidade para coleta de suspensão magnética.

Magnetizador:Composto por um mecanismo de fixação, um elétrodo magnetizante e uma bobina magnetizante, o elétrodo magnetizante magnetiza a peça de trabalho em circunferência e a bobina magnetizante em longitudem.A bobina e a placa do eletrodo são feitas de cobre de alta qualidadeO mecanismo de fixação é accionado por componentes pneumáticos, e a peça de trabalho é presa entre dois elétrodos para formar um circuito de magnetização circunferencial.

3.3Sistema de pulverização de suspensão magnética

É constituído por um reservatório de recolha de suspensão magnética, uma bomba de água, uma tubulação e uma cabeça de aspersor.agitar e bombear a suspensão magnética de refluxo para o bicoO reservatório de recolha de líquidos é externo e a roda universal com dispositivo de travagem está instalada na parte inferior.plataforma de observação e demagnetizing conveyor da cinta do motor principal são todos recuperados para o tanque de coleta de líquido para evitar gotejamento.

4.Marca principal e fornecedor de peças elétricas

Todos os componentes e componentes do equipamento são produtos importados ou nacionais de marcas famosas, produtos caseiros passaram no teste de qualidade.

5.Outros

5.1Instalação e depuração

5.1 Garantia da qualidade e serviço pós-venda

5.1.1 Todos os componentes e matérias-primas do equipamento devem ser adquiridos através de um rigoroso rastreio e certificação para garantir que são produzidos por fabricantes regulares.

5.1.2 Todas as peças autofabricadas devem ser fabricadas com materiais qualificados em estrita conformidade com os requisitos do processo de concepção.

9.1.3 O período de garantia é de 12 meses a contar da data em que o relatório de aceitação qualificado for assinado por ambas as partes, sendo o serviço perpétuo.

5.2Embalagem e transporte

5.2.1 Embalagem As caixas devem ser embaladas em estrita conformidade com as especificações normalizadas.

5.2.2 As despesas de embalagem e transporte, as despesas de transporte e os prémios de seguro de transporte são suportados pelo requerente em conformidade com as normas nacionais,As despesas de embalagem são suportadas pelo fornecedor..

6.Tabela de configuração:

Mecanismo de magnetização vertical (detecção de engrenagem)   1 conjunto

Mecanismo de magnetização horizontal (detecção de eixo de engrenagem e de peças pequenas)   1 conjunto

Fonte de alimentação magnética (cabinete de controlo de potência)   1 conjunto

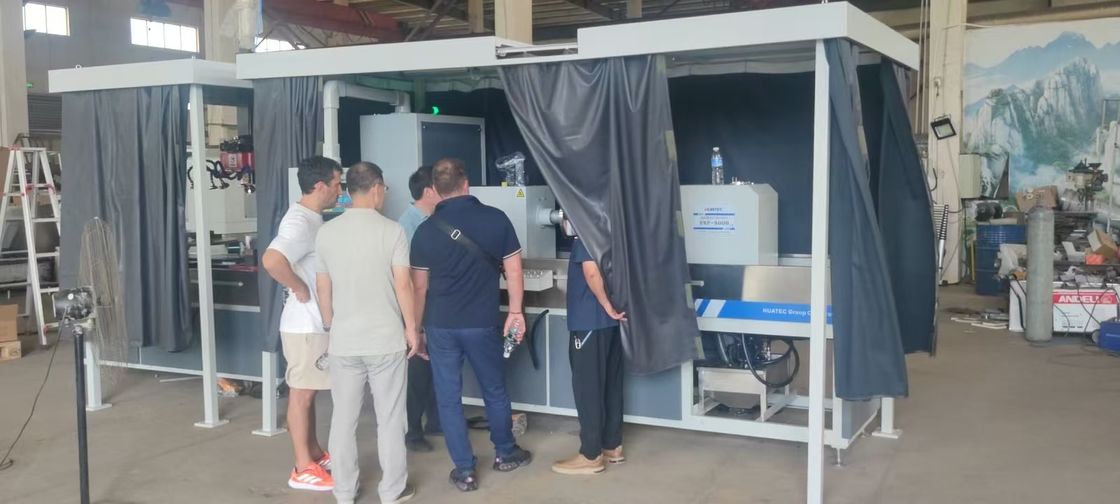

Sala escura   2 conjuntos

Polvo magnético fluorescente  1 lata

Filme de ensaio padrão  1 conjunto

Resíduo Magnetômetro  1 conjunto

Interruptor de pé  1 conjunto

Lâmpada UV pendente  1 conjunto

Lâmpada UV portátil  1 conjunto
