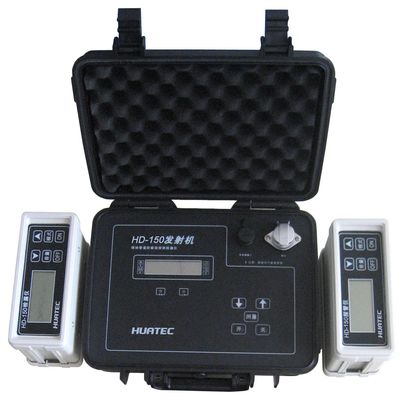

Localizador de Tubos e Detector de Porosidade de Pinos Subterrâneo HD-150 de 6 metros

Localizador de Tubulações Subterrâneas HD-150 de 6 metros e Detector de Porosidade de Pinhole

Aplicação

O localizador e detector de porosidade de tubulações HD-150 é fácil de operar. A confiabilidade e a veracidade da detecção foram grandemente aumentadas. Sem escavar o solo, este instrumento pode detectar de forma conveniente e precisa a posição, direções, profundidade e pontos de vazamento. É um dos instrumentos mais avançados da China. É a necessidade para instalação de tubulações, indústria química, etc.

Parâmetros técnicos

  (1)  Parâmetros do conjunto transmissor

   (2) Parâmetros do instrumento de detecção

      1. Desvio de posição:  <5cm

      2. Faixa de detecção:< 6m

      3. Precisão de cálculo de distância:<0,1% da distância de detecção

      4. Energia: bateria recarregável de 9,6V

      5. Temperatura de trabalho: -10c- 50c

      6. Tamanho: 165*110*68mm

   (3) Parâmetros do instrumento de caça a vazamentos

      1. Precisão na caça a vazamentos: >0,5mm2

      2. Energia: bateria recarregável de 9,6V

      3. Temperatura de trabalho: -10c- 50c

      4. Tamanho: 165*110*68mm

Introdução ao Instrumento

1. Característica do Instrumento

  (1) Este instrumento utiliza design de complanação, operação por teclado, também melhora

      a confiabilidade no uso em campo.

  (2) Adotando filtro totalmente digital, ele pode definir a faixa de pontos de vazamento, registrar o

      número de pontos de vazamento automaticamente. Ele também mostra a distância entre os pontos.

  (3) Este instrumento possui duas formas de detecção de valor de pico e valor zero, também muda automaticamente. Ele desligará quando as baterias do conjunto transmissor estiverem baixas. Ele enviará

um sinal de lembrete para o conjunto receptor automaticamente. Ele salvará os dados quando desligar.

  (4) Este instrumento pode detectar a resistência entre a tubulação e o solo, emitindo um sinal para modular o alarme, a anti-interferência será aprimorada. O conjunto transmissor ajustará

automaticamente com a distância de detecção. Ele desligará automaticamente após a detecção. Ele economiza significativamente o recurso.

2. Introdução ao sistema do instrumento

 O Instrumento de Inspeção de Status de Antissepsia Externa de Tubulações Embutidas HD-150 inclui principalmente

 conjunto transmissor, instrumento de detecção, instrumento de caça a vazamentos e outros acessórios.

 Este instrumento utiliza design de complanação, é à prova de umidade e poeira, também melhora a confiabilidade no uso em campo.

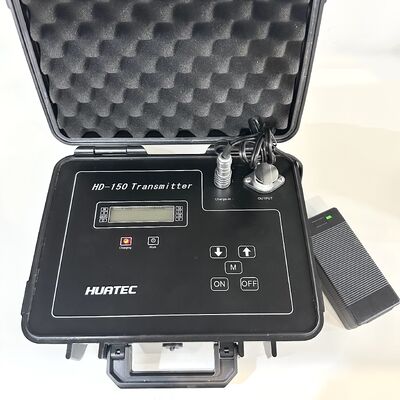

(1)  Função do conjunto transmissor: É usado para enviar ondas hertzianas de frequência específica, é

    geralmente usado com o conjunto receptor. Ele pode detectar de forma conveniente e precisa a posição,

    direções, profundidade e pontos de vazamento.

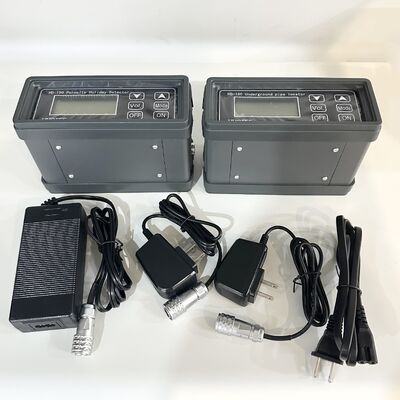

(2) Função do instrumento de detecção: O instrumento de detecção é usado para detectar a posição da tubulação,

    direções, profundidade. Ele também pode detectar o comprimento da tubulação com o instrumento de cálculo de distância.
