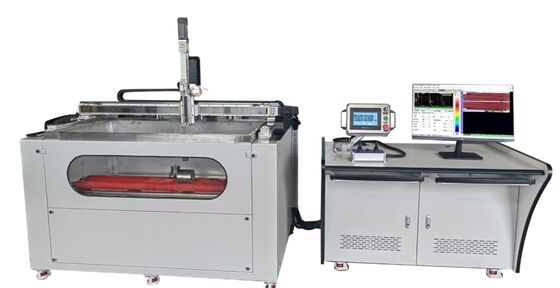

Detector de Falhas Ultrassônico HUT-8 1-128 por Imersão em Água com Varredura A&C
Usos do Produto

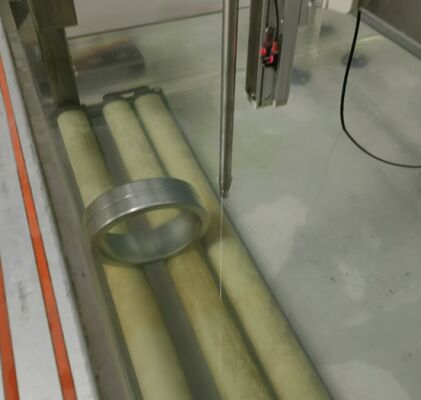

O detector de falhas ultrassônico por imersão em água é adequado para sistemas de inspeção C-scan de materiais como aço carbono, aço inoxidável, liga de alumínio, liga de titânio, liga de cobre e materiais compósitos. É um equipamento de teste ultrassônico utilizado em indústrias como aeroespacial, construção naval e metais não ferrosos para detectar defeitos internos como trincas, delaminação, camadas adesivas, inclusões e poros.
Principais parâmetros técnicos
| Faixa de espessura |
0,8~9999mm (varredura A)0,8~500mm (varredura C)
|
| Contagem de canais por unidade |
1-8 canais, divisão/combinação de transmissão/recepção selecionável |
| C-scan |
Análise de seção tomográfica, tamanho mínimo de seção 0,1mm |
| Frequência da sonda |
0,2~25MHz |
| Tamanho do passo da sonda única |
0,1~3mm |
| Tamanho do passo grande |
80, 200, 400 e 800 mm (quatro especificações) |
| Defeito mínimo a ser detectado |
profundidade 5mm,Ø0,2mm |
| Tensão de transmissão |
-350V opcional
|
| Impedância de transmissão |
400Ω, 80Ω |
| Borda de queda do pulso |
<15ns (10%~90%)
|
| Largura do pulso |
30–1000 ns, em incrementos de 5 ns
|
| Frequência de operação |
100MHz
|
| Canais de amostragem |
1 / 2 / 4Caminho selecionável, operação paralela
|
| Frequência de amostragem |
100 MHz (8 bits)
|
| Faixa de ganho |
0dB~110dB, em passos de 1dB e 6dB
|
| Filtro passa-baixa |
3,5 / 5 / 7,5/ 10 MHz selecionável
|
| Largura de banda de recepção |
0,5MHz ~ 22MHz
|
| Método de detecção |
Radiofrequência/detecção completa, meia positiva ou meia negativa selecionável
|
| Linearidade horizontal |
<0,5%
|
| Linearidade vertical |
<3%
|
| Resolução |
>28dB
|
| Margem de sensibilidade |
>55dB
|
| Frequência de repetição |
2,5kHz~5kHz (por canal)
|
| Codificação e contagem |
2 eixos, fase AB, ou pulso + direção
|
| Entrada/saída de isolamento óptico |
8/8 canais
|
| Interface de sinal |
SMA/BNC opcional
|
| Interface de rede |
100Mbps
|
| Temperatura ambiente-30°C ~ 70°C |
Umidade ambiente
|
| <90% |
Características
|
Ø
O software de aquisição e análise de dados apresenta uma interface de usuário em chinês (uma interface em inglês também está disponível). A interface de usuário é amigável, fácil de operar e fornece resultados intuitivos, reduzindo os requisitos de habilidade técnica para os operadores. A funcionalidade pode ser continuamente atualizada de acordo com as necessidades do cliente. Ø
O software de aquisição e análise de dados apresenta uma interface de usuário em chinês (uma interface em inglês também está disponível). A interface de usuário é amigável, fácil de operar e fornece resultados intuitivos, reduzindo os requisitos de habilidade técnica para os operadores. A funcionalidade pode ser continuamente atualizada de acordo com as necessidades do cliente. Ø
O software de aquisição e análise de dados apresenta uma interface de usuário em chinês (uma interface em inglês também está disponível). A interface de usuário é amigável, fácil de operar e fornece resultados intuitivos, reduzindo os requisitos de habilidade técnica para os operadores. A funcionalidade pode ser continuamente atualizada de acordo com as necessidades do cliente. Ø
O software de aquisição e análise de dados apresenta uma interface de usuário em chinês (uma interface em inglês também está disponível). A interface de usuário é amigável, fácil de operar e fornece resultados intuitivos, reduzindo os requisitos de habilidade técnica para os operadores. A funcionalidade pode ser continuamente atualizada de acordo com as necessidades do cliente. Ø
O software de aquisição e análise de dados apresenta uma interface de usuário em chinês (uma interface em inglês também está disponível). A interface de usuário é amigável, fácil de operar e fornece resultados intuitivos, reduzindo os requisitos de habilidade técnica para os operadores. A funcionalidade pode ser continuamente atualizada de acordo com as necessidades do cliente. Ø
O software de aquisição e análise de dados apresenta uma interface de usuário em chinês (uma interface em inglês também está disponível). A interface de usuário é amigável, fácil de operar e fornece resultados intuitivos, reduzindo os requisitos de habilidade técnica para os operadores. A funcionalidade pode ser continuamente atualizada de acordo com as necessidades do cliente. Ø
O software de aquisição e análise de dados apresenta uma interface de usuário em chinês (uma interface em inglês também está disponível). A interface de usuário é amigável, fácil de operar e fornece resultados intuitivos, reduzindo os requisitos de habilidade técnica para os operadores. A funcionalidade pode ser continuamente atualizada de acordo com as necessidades do cliente. O software C-scanning pode medir diretamente a área do defeito, a distância entre os defeitos, avaliar os defeitos e marcar áreas anormais, o que facilita a pesquisa experimental e o registro.
Ø
O software de aquisição e análise de dados apresenta uma interface de usuário em chinês (uma interface em inglês também está disponível). A interface de usuário é amigável, fácil de operar e fornece resultados intuitivos, reduzindo os requisitos de habilidade técnica para os operadores. A funcionalidade pode ser continuamente atualizada de acordo com as necessidades do cliente. Ø
O software de aquisição e análise de dados apresenta uma interface de usuário em chinês (uma interface em inglês também está disponível). A interface de usuário é amigável, fácil de operar e fornece resultados intuitivos, reduzindo os requisitos de habilidade técnica para os operadores. A funcionalidade pode ser continuamente atualizada de acordo com as necessidades do cliente.
