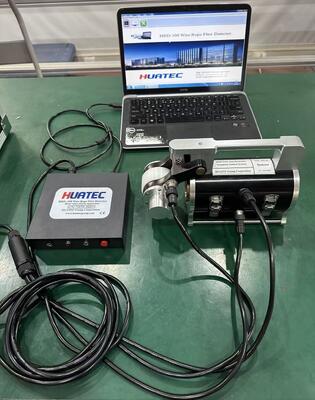

DISPOSITIVO DE TESTE DE CABO MAGNÉTICO (MRT) HRD-100

DISPOSITIVO DE TESTE DE CABO DE AÇO MAGNÉTICO (MRT) HRD-100

1. Especificações

Normas: GB/T21837-2008, ASTM E1571-2001 (Especificação padrão para exame eletromagnético de cabo de aço ferromagnético), GB/T5972-2006/ISO 4309:90, GB8918—2006

Faixa de detecção: Φ1.5—300 mm (escolher sensor diferente)
Velocidade relativa entre sensor e cabo de aço: 0.0—6.0 m/s Melhor escolha: 0.3—1.5 m/s
Melhor folga entre a luva guia e o cabo de aço: 2—6 mm, folga permitida: 0—15mm

Tipo de arquivo de saída: Saída de arquivos Word

Alarme: Alarme sonoro e luminoso
Detecção de localização de cabo de aço rompido (LF)
Precisão do julgamento qualitativo: 99.99%
Avaliação quantitativa
Erro de repetibilidade da sensibilidade: ±0.055%
Erro de exibição: ±0.2%
Erro de detecção de localização, (L): ±0.2%
Potência: fonte de alimentação de computador de 5V
PESO DO SENSOR: < 10kg (Sensor regular)

Temperatura ambiente -10℃~40℃

Pressão do ar: 86~106Kpa

Umidade relativa: ≤85%

O sistema Windows do detector de cabo de aço é o produto de atualização do sistema GB baseado na teoria de software DOS e na ideologia de orientação de alarme de exibição em tempo real, utilizando a linguagem de programação Visual Basic 6.0 como base, é compilado.

A parte de hardware deste sistema utiliza sensores magnéticos avançados nacionais e estrangeiros e módulo de amostragem de pesquisa e desenvolvimento independente unificados, através da linha principal RS232 (ou USB), armazena dados diretamente no computador.

A parte de software deste sistema é baseada na análise de transformação wavelet, utilizando a linguagem de programação Visual Basic 6.0 como base, é compilada. Alcança funções como aquisição e controle de dados, análise de dados, exibição de dados, armazenamento de dados e assim por diante. Aumenta a característica visível na função de software DOS, e através de sua tendência única de rastreamento contínuo, pode observar continuamente e dinamicamente o sinal de dados e sua situação de mudança, e exibir em tempo real o resultado obtido e emitir alarme; O software aumentou a função de avaliação automática; Na falha parcial demonstrada, aumentou a porcentagem de seção transversal e a área total da seção transversal; O software é totalmente compatível com o Windows, adequado para a operação inercial do usuário, utiliza o formato de arquivos Word para produzir relatórios de exame.

Este software do sistema pode ser compatível com o formato de dados de amostragem do software DOS do detector de cabo de aço, e pode analisá-lo e processá-lo.

O sistema Windows adotou um procedimento operacional independente e um sistema de exame seguro, pode ser convenientemente adequado para todos os tipos de computadores modernos e completar uma série de procedimentos de exame.

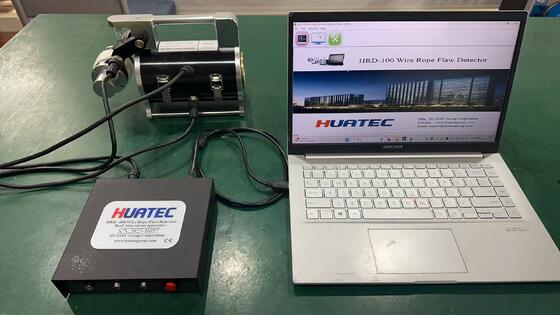

2. Disposição do Sistema

3. Introdução ao sensor

Sensor magnético: O sensor é composto por localizador de deslocamento (roda guia, encoder), instalação de magnetização e organização de amostragem. Após o sistema ser ativado, o cabo de aço e ele têm movimento relativo, então ele pode coletar o sinal.

Localizador de deslocamento: A roda guia girou um círculo, o encoder fotoelétrico envia o pulso de instrução de amostragem, realizando amostragem em espaço igual.

Instalação de magnetização: Quando o cabo de aço e ele têm movimento relativo, completa a magnetização axial do cabo de aço.

Organização de amostragem: Quando o cabo de aço e o sensor têm movimento relativo, o elemento Hall que compõe o canal de amostragem transformará a condição de mudança do vazamento de fluxo magnético do cabo de aço em um sinal de tensão simulado.

4. Aparelho de alarme em tempo real HUATEC

O aparelho de alarme em tempo real HUATEC é um coletor de dados portátil multifuncional, através da linha de transmissão RS232 envia e salva o sinal de dados convertido para o computador, utiliza a função formidável da CPU do computador para processamento e análise online em tempo real, de acordo com o valor limite equivalente que será definido antecipadamente, emite alarme em tempo real. Um grupo para fornecer energia ao sensor, grupo de baterias de lítio, a saída é de 5V. Há uma porta de carregamento adicional que pode fornecer carga e um interruptor de energia.

5. Introdução ao software

Figura 3 Itens de Funções Principais

6. Opção de sensor
