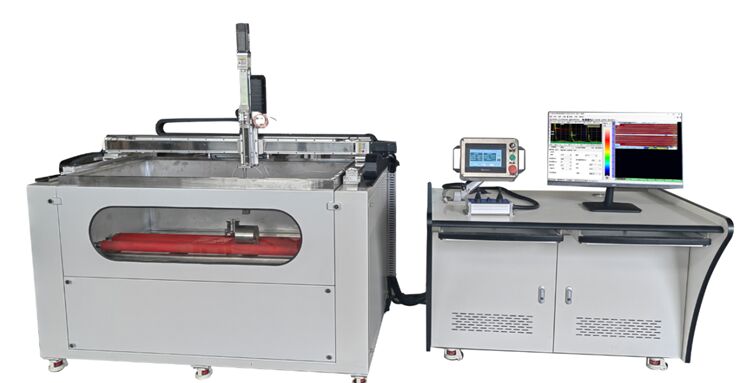

Detector de Falhas Ultrassônico Multicanal por Imersão em Água

Imersão em água Detector de falhas por ultra-som multicanal

(Os canais 1-128 estão disponíveis))

Utilizações do produto

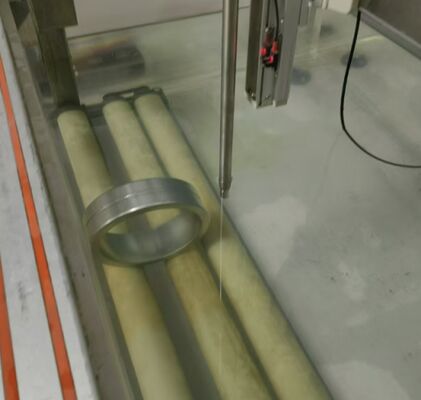

O detector de falhas ultra-sônico de imersão em água é adequado para sistemas de inspecção por digitalização C de materiais como aço carbono, aço inoxidável, liga de alumínio, liga de titânio, liga de cobre,e materiais compostosÉ um equipamento de ensaio ultrasônico utilizado em indústrias como aeroespacial, construção naval e metais não ferrosos para detectar defeitos internos, tais como rachaduras, delaminação, camadas de adesivos, inclusões,e poros.

Características

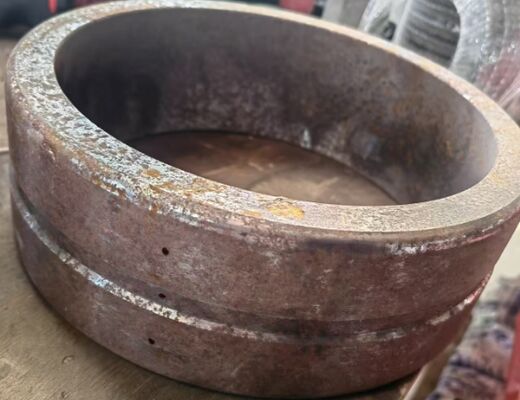

• Objetos a ensaiar: placas planas, cilindros, cones, tampas esféricas e corpos de revolução;
• O software exibe modos de varredura, como varredura A, varredura B, varredura C, varredura D e medição de espessura.
• O software de tomografia por tomografia-C pode realizar análises de fatias em peças, com um tamanho mínimo de fatias de 0,1 mm;
• Tipos de sondas: focalização pontual, focalização linear
• Suporta funções de análise quantitativa, que podem mostrar a localização, a forma e o tamanho dos defeitos internos na peça testada sob a forma de imagens, e realizar estatísticas de tamanho e área dos defeitos,e calcular automaticamente área de defeito e taxa de defeito.
• Suporta a localização automática de defeitos e é adequado para a varredura e análise simultâneas de peças únicas ou múltiplas.e imagens intuitivas de tomografia.
• A nova placa ultrasônica adota uma ampla faixa de largura de banda, alta taxa de amostragem e alta frequência de repetição do sistema ultrasônico.

O software de varredura C pode medir diretamente a área de defeito, a distância entre defeitos, avaliar defeitos e marcar áreas anormais, o que facilita a pesquisa e o registro experimentais.

• O sistema tem uma função de operação desatendida. Depois que o usuário define os parâmetros, o sistema pode automaticamente digitalizar, salvar dados e executar outras tarefas.Ele irá retornar automaticamente à origem e esperar pela próxima varredura.
• O software de aquisição e análise de dados apresenta uma interface de utilizador em chinês (também disponível uma interface em inglês).,Reduzir os requisitos de competência técnica dos operadores, permitindo uma actualização contínua das funcionalidades em função das necessidades dos clientes.

Software de tomografia por tomografia c-scan, espessura mínima da fatia 0,1 mm

(A unidade principal pode ser ampliada para 128 canais)

Parâmetros técnicos principais

• Faixa de espessura:0.8~9999mm (A scan)

0.8 ~ 500 mm (cálculo em C)

• Número de canais de unidade única: 1 a 8 canais, selecionável a divisão de transmissão/recepção/combinação
• C-scan: análise tomográfica da secção, tamanho mínimo da secção 0,1 mm
• Frequência da sonda:0.2~25MHz
• Tamanho do passo da sonda única:0.1 ~ 3 mm
• Tamanho do degrau grande: 80, 200, 400 e 800 mm (quatro especificações)
• Defeito mínimo a detectar: profundidade 5 mm, φ0,2 mm
• Tensão de transmissão:- 350 V opcional
• Impedância de transmissão: 400Ω, 80Ω
• Margem de queda do pulso: < 15ns (10%~90%)
• Largura de pulso: 30 ‰ 1000 ns, em incrementos de 5 ns.
• Frequência de funcionamento: 100 MHz
• Canais de amostragem: 1 / 2 / 4Caminho selecionável, operação paralela
• Frequência de amostragem: 100 MHz (8 bits)
• Faixa de ganho: 0dB~110dB, em passos de 1dB e 6dB.
• Largura de banda de recepção: 0,5 MHz ~ 22 MHz
• Filtro de passagem baixa: 3,5 / 5 / 7,5 / 10 MHz selecionável
• Método de detecção: radiofrequência/detetação completa, metade positiva ou metade negativa selecionável.
• Linearidade horizontal: < 0,5%
• Linearidade vertical: < 3%
• Resolução: > 28 dB
• Margem de sensibilidade: > 55 dB
• Frequência de repetição: 2,5 kHz~5 kHz (por canal)
• Codificação e contagem: 2 eixos, fase AB ou pulso + direção
• Entrada/saída de isolamento óptico: 8/8 canais
• Interface de sinalização: SMA/BNC opcional
• Interface de rede: 100 Mbps
• Ambientetemperatura: -30°C~ 70°C
• Humidade ambiente: < 90%
