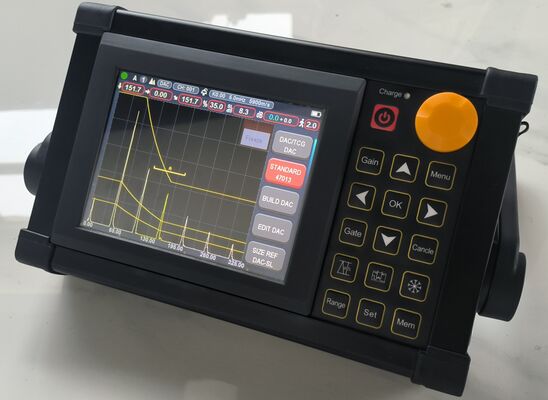

Detector de defeitos ultrassônico de gravação de vídeo em tempo real de alta velocidade FD203

FD203 Detector de falhas ultra-sônicas de gravação de vídeo em tempo real de alta velocidade

★ Diálogo interativo fácil de usar ajuda operações como Calibração, fazer curvas, etc.
★ Todas as ferramentas que você precisa: DAC, AVG, TCG, AWS.
★ Frequência de repetição de pulso: 20-2000Hz ajuste preciso, digitalização de alta velocidade, sem falhar.
★ Alta relação sinal/ruído, eco claro e estável, design anti-ruído, perfeito para condições de trabalho difíceis.
★ AD de 12 dígitos, amostragem de alta velocidade leva a um melhor diagrama de eco com todos os detalhes.
★ Pode usar a frequência da sonda 20M perfeitamente.
★ Gravação de vídeo de detecção de falhas em tempo real de alta velocidade.
★ Padrão IP65. Caixa de gel de liga + sílica, à prova de água e poeira, sólida e durável para sempre.
★ Bateria dura 15 horas com uma carga. Cada bateria tem seu próprio controle de carregamento para que com duas baterias ele pode trabalhar 24 horas.

Especificações

Funções

¢ Display automático de localização precisa da falha ((Depth d,level p,distance s,amplitude,sz dB,ф).
- dimensionamento de defeitos: dimensionamento automático de defeitos utilizando AVG ou DAC/TCG, rapidez de comunicação de aceitação ou rejeição de defeitos.
- Calibração automática do transdutor ponto zero, ângulos, borda frontal e velocidade do material (V2 e dois furos)
- Conveniente para fazer e usar DAC/TCG e AVG para avaliar o eco, a curva pode ser modificada e compensada.
- Conectando o U-Disk, a unidade pode ter memória ilimitada.
¢ Fazer vídeo automático do processo de teste e reprodução; o disco de memória pode armazenar o vídeo de teste sem limite de tempo (opcional)
- Escaneamento a cores B. - Opção.
¢ Existem 15 normas da unidade.
¢ Conexão de dentes azuis a um dispositivo móvel para gerar e imprimir relatórios de detecção no local.
¢ AWS D1.1.
️ Função de correcção de superfície curva.
Função de medição da altura da fenda.
¢ Portão de ampliação:espalhamento da gama de portões por toda a largura da tela.
Função de ganho automático.
¢ Envelope: exibição simultânea de A-scan em tempo real a uma taxa de atualização de 70 Hz e envelope de A-scan
- Display.
- Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste.
¢ Congelamento de varredura: O congelamento do ecrã mantém dados de forma de onda e de trajetória sonora.
Alarme:Bip e LED.
Relógio em tempo real.
- Encha o eco.
Marca de captura.
- Ecos de cor dentro do portal.

Pacote de instrumentos de base
1Detector de falhas por ultra-som portátil FD203
2. Transdutor de feixe reto (2,5 MHz, Φ20)
3. Transdutor de feixe de ângulo (4 MHz, 8 mm × 9 mm, 60°)
4Interconexão Cable para o transdutor (Q9-C9 e C9-C5)
5Bateria recarregável de iões de lítio, 8 amperios por hora
6. Fornecedor de energia/unidade de carregamento
7Manual de operação em inglês
