Folha radiográfica industrial HUATEC Folha de raios-X industrial para TND
Nome do produto e especificação do modelo
| Modelo |
Especificações |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|
356 mm × 432 mm14cm x 17cm.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm,100mm×356mm,195mm×275mm,70mm×200m,80mm×100m,80mm×200m |

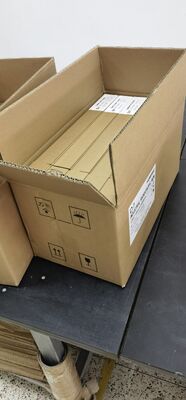

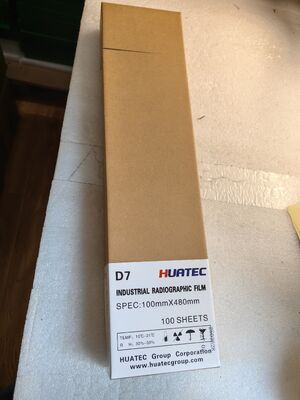

Outras especificações e capacidade de embalagem também podem ser fornecidas de acordo com os requisitos do cliente.
Características e utilizações
O filme de raios-X industrial é um tipo de filme de alta resolução e alta resolução de imagem que é amplamente utilizado na detecção de falhas não destrutivas.
Pode ser diretamente ou com tela de sensibilização de chumbo para exposição a raios X ou γ. É adequado para componentes eletrônicos, materiais sintéticos, fundição e fundição, soldagem, etc.
Testes NDT para a construção naval, defesa nacional e indústria nuclear, aeroespacial e indústria da aviação, etc. Usando uma base de folha de poliéster azul, dois lados revestidos com camada de emulsão, camada e
Camada protetora. Este filme tem camadas ricas, alta resolução de imagem e boa definição. Este filme pode ser processado à temperatura ambiente, também pode ser processado por máquina de alta temperatura.
Características e utilizações
| |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
A norma ISO 11699-1 |
| D4, D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5, D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
Desempenho do produto
| Nome do índice |
unidade |
D4, D4-D |
H4 |
LA400 |
D5, D5-D |
D7,D7-D,H7,H7-D |
| Densidade de nevoeiro |
- Não. |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
≤ 0.10 |
≤ 0.12 |
| Fator de contraste r |
- Não. |
≥ 4.0 |
≥ 3.0 |
≥ 3.2 |
≥ 4.0 |
≥ 3.5 |
| ISO S |
- Não. |
≥ 1.5 |
≥ 1.0 |
≥ 0,6 |
≥ 1.5 |
≥ 2.0 |
| Tempo de solubilidade alcalina |
Minutos |
≥ 10 |
| Resistência aos arranhões no processo de transformação |
N |
≥ 0,8 |
Iluminação de segurança e lavagem
A luz de segurança no quarto escuro deste filme é uma luz de segurança carmesim com uma lâmpada de 15W. Quando o filme é usado para descerramento, a distância da lâmpada é geralmente superior a 1,2 metros.Tempo de iluminação acumulado.
Não mais de 40 minutos. A amostra exposta deve ser lavada no prazo de 2 horas. O processo de lavagem é indicado no quadro seguinte.
| Limpa o caminho. |
Outros países |
Temperatura / °C |
Tempo de desenvolvimento /min |
Tempo fixo /min |
Seco / °C |
Transbordo
ml/m2 |
| Manual |
D-19b |
20 ± 0.5 |
5 ± 1 |
10 |
Secagem natural |
300 |
| Máquina de lavar |
G-30 |
29 ± 1 |
1.5·2 |
2 |
45 ¢ 55 |

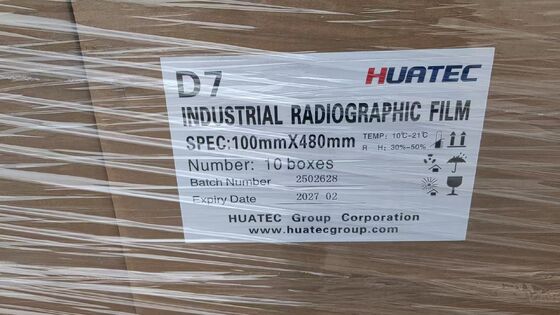

Armazenagem e prazo de validade
Este filme deve ser armazenado num local seco a baixa temperatura, as melhores condições de armazenagem são a temperatura 10°C ~ 23°C, humidade relativa 30% ~ 65%.
Armazenado em gases úmidos, radioactivos e químicos, evitar armazenar no mesmo local que o medicamento líquido de processamento, e deve ser utilizado dentro do período de validade, prazo de validade do produto de 30 meses.
