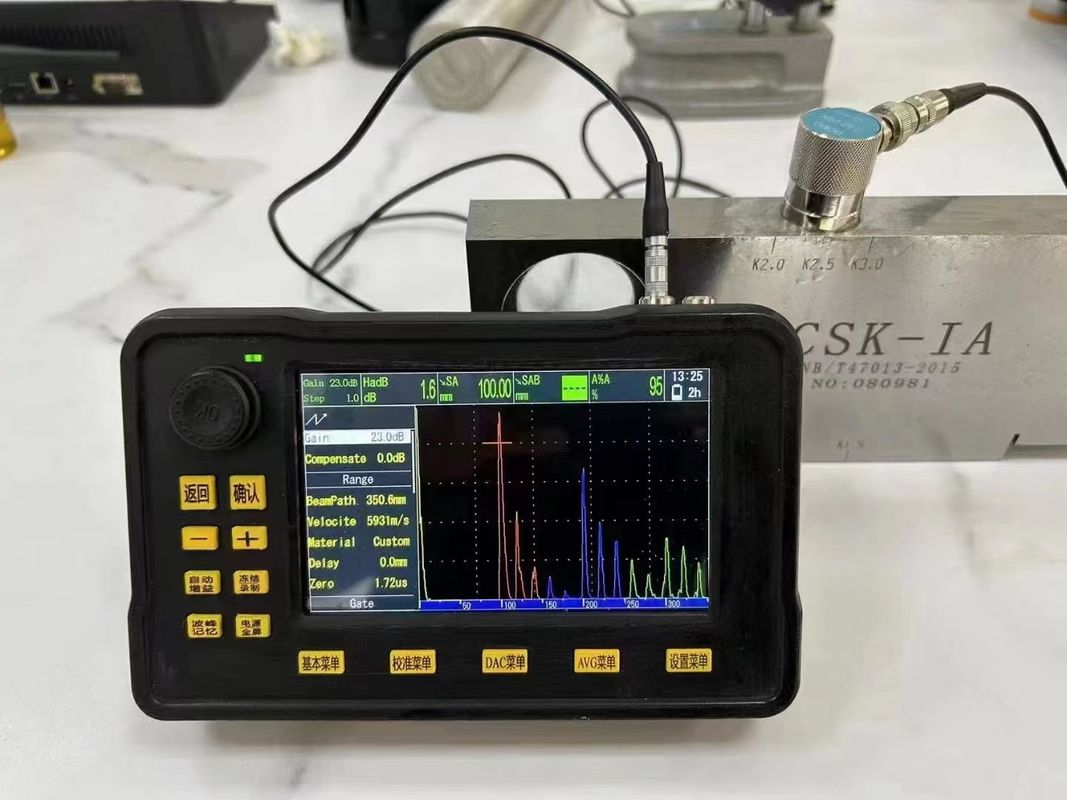

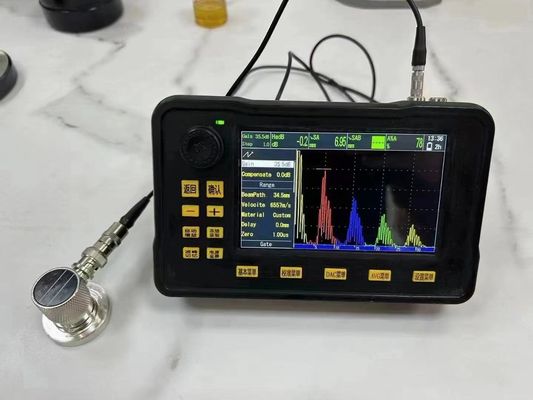

Detector de falhas ultrassônico digital FD540mini
O detector de falhas ultrassônico FD540mini é um novo tipo de produto de teste ultrassônico lançado por nossa empresa, amplamente utilizado em indústrias como caldeiras, vasos de pressão, energia, petróleo, química, petróleo offshore, dutos, construção naval, automóveis, fabricação mecânica, metalurgia, processamento de metais, estruturas de aço, transporte ferroviário, energia nuclear, universidades, etc. Ele pode detectar, localizar, avaliar e diagnosticar convenientemente vários defeitos internos (rachaduras, folgas, poros, inclusões, etc.) em peças de trabalho. Este detector de falhas ultrassônico digital tem uma estrutura compacta, forma de onda estável, forte resistência, alta sensibilidade, resposta rápida e uma frequência máxima de emissão repetitiva de até 10000Hz. É um produto de detecção de falhas ultrassônicas extremamente portátil.
Características
1: O corpo é leve e adequado para operação com uma mão.
2: Carregamento rápido PD65W + 12 horas de longa duração da bateria.
3: Tela IPS de alta definição de 5,0 polegadas com uma nova interface de usuário.
4: Suporte a toque em tela cheia, operação rápida por gestos, teclado virtual,
fácil de usar
5: Com DAC, AVG, ganho automático, memória de pico, meia-extensão de cor, varredura B
e outras funções profissionais.
6: Incluindo troca de chinês e inglês, exportação de dados para cartão SD, online
atualização, captura de tela e muitas outras funções práticas.
Parâmetros técnicos
|
Faixa de detecção
|
10m(Aço carbono de onda longitudinal)
(Requisitos de desempenho metrológico:
≥3500mm)
|
|
Modo de pulso
|
Pulso agudo, onda quadrada, onda quadrada dupla
|
|
Tensão de pulso
|
25V～300V ajustável Passo de 25V
|
|
Largura do pulso
|
0ns～500ns continuamente ajustável, passo de 10ns
|
|
Amortecimento
|
forte e fraco ajustável
|
|
Repetição de pulso
frequência
|
Automático ou manual, continuamente ajustável de 100Hz a 1000Hz,
com um passo de 10Hz
|
|
Ganho
|
120dB, passo 0,1dB, 1dB, 10dB
|
|
Largura de banda
|
0.1MHz～20MHz
|
|
Filtro de onda
|
1M~5M
|
|
Tela de exibição
|
LCD de 5,0 polegadas, o tamanho efetivo da tela é 108mm de comprimento e 64mm de largura
|
|
Resolução
|
800×480
|
|
Interface do instrumento
|
Dual LEMO-00 C5
|
|
Alarme
|
Alarme de porta A, B
|
|
Interface de saída
|
USB tipo C
|
|
Modo de detecção
|
Onda completa, meia onda positiva, meia onda negativa, RF
|
|
Porta
|
Independente A,B
|
|
Modo de medição
|
Pico, lado da onda
|
|
Memória
|
Cartão SD 1G
|
|
Salvar conteúdo
|
Quadro único, gravação contínua multi-quadro (≤200 quadros)
|
|
Modo quantitativo
|
Curva DAC,Curva AVG(DGS)
|
|
Funções auxiliares
|
Suporte a toque, teclado virtual, PD rápido
carregamento, ganho automático, memória de pico, congelamento
|
|
Detecção de falhas
padrões
|
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345
|
|
Tamanho e peso
|
183mm×113mm×45mm 780g,bateria incluída
|
|
Bateria
|
12 horas
|
|
Unidade
|
Métrico, imperial
|
|
Temperatura de operação
|
-10℃～55℃
|
|
Carregador
|
“Genaral”AC(100～240V, 50～60Hz)
|
|
Resolução
|
36dB
(Requisitos de desempenho metrológico:≥26dB)
|
|
Faixa dinâmica
|
40dB
(Requisitos de desempenho metrológico:≥26dB)
|
|
Margem de sensibilidade
|
60dB
(Requisitos de desempenho metrológico:≥42dB)
|
|
Linearidade vertical
|
2.8%
(Requisitos de desempenho metrológico:≤6%)
|
|
Horizontal
linearidade
|
0.6%
(Requisitos de desempenho metrológico:≤2%)
|
|
Idioma
|
Chinês/Inglês
|
Configuração padrão
|
Número de sérier
|
nome
|
número
|
|
1
|
Host FD540mini
|
1
|
|
2
|
Sonda (sonda reta de alta precisão, sonda angular)
|
2
|
|
3
|
Linha da sonda
|
2
|
|
4
|
Carregador
|
1
|
|
5
|
Linha de energia
|
1
|
|
6
|
Manual de instruções
|
1
|
|
7
|
Certificado de conformidade
|
1
|
|
8
|
Cartão de garantia
|
1
|
|
9
|
Banco de energia
|
1
|
