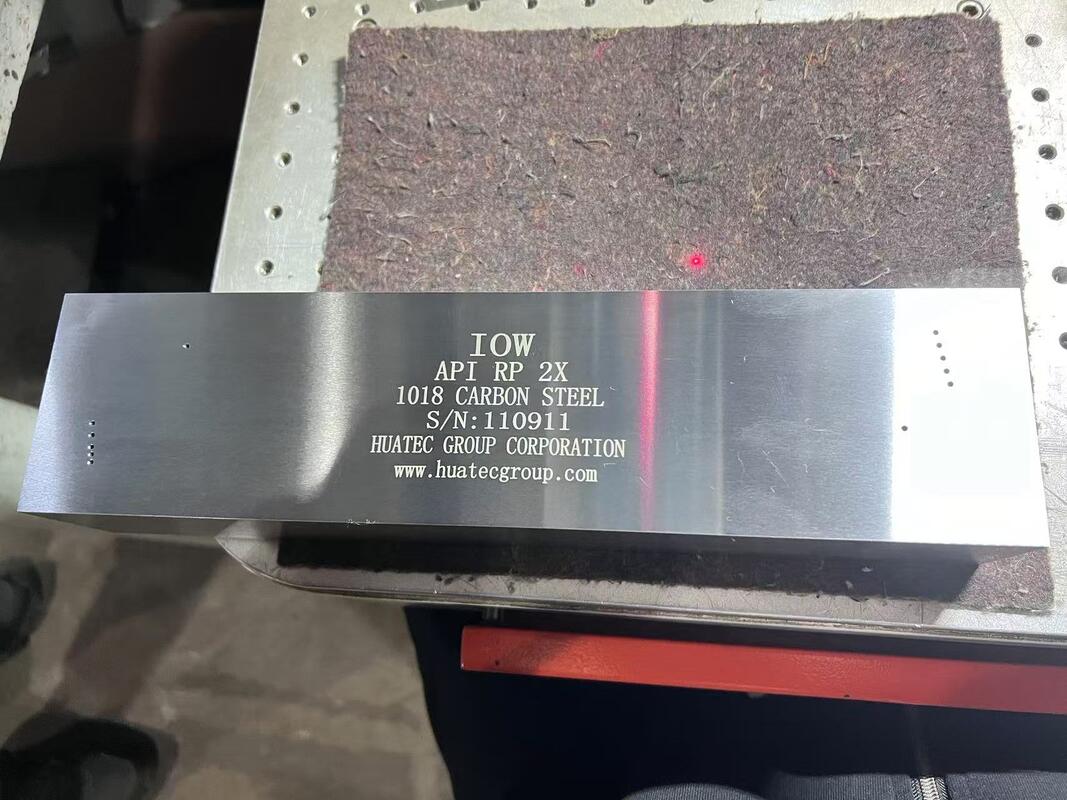

Bloco de Calibração IOW para Instrumentos END

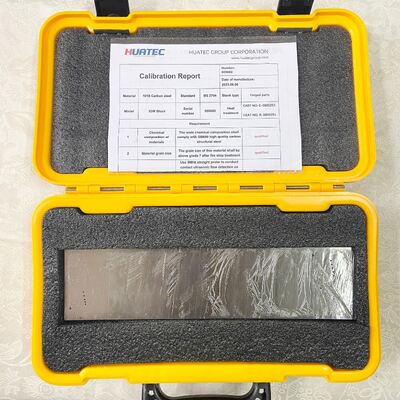

Bloco de Calibração IOW para Instrumentos de END

Bloco de Calibração IOW de Liga Especial Utilizado para medição do perfil do feixe de transdutores angulares e medição dos ângulos dos transdutores. Bloco utilizado para calibrar a verificação da resolução para transdutores angulares, também utilizado para plotagem do feixe angular, para plotar a divergência do feixe para transdutores de onda de cisalhamento. A análise da amplitude em relação ao ponto de saída é realizada para cada ângulo usando pontos de dados de profundidades correspondentes aos furos laterais perfurados em um bloco IOW. Os resultados gráficos e tabulados são analisados ​​quanto às tendências. Esta análise de modelagem é então comparada aos resultados reais do laboratório para determinação do ângulo refratado.

Geometria: Contém nove furos laterais perfurados com 1,5 mm de diâmetro x 22 mm de profundidade.

Dimensões: 305 mm (C) x 75 mm (A) x 50 mm (L).

Material: aço carbono
