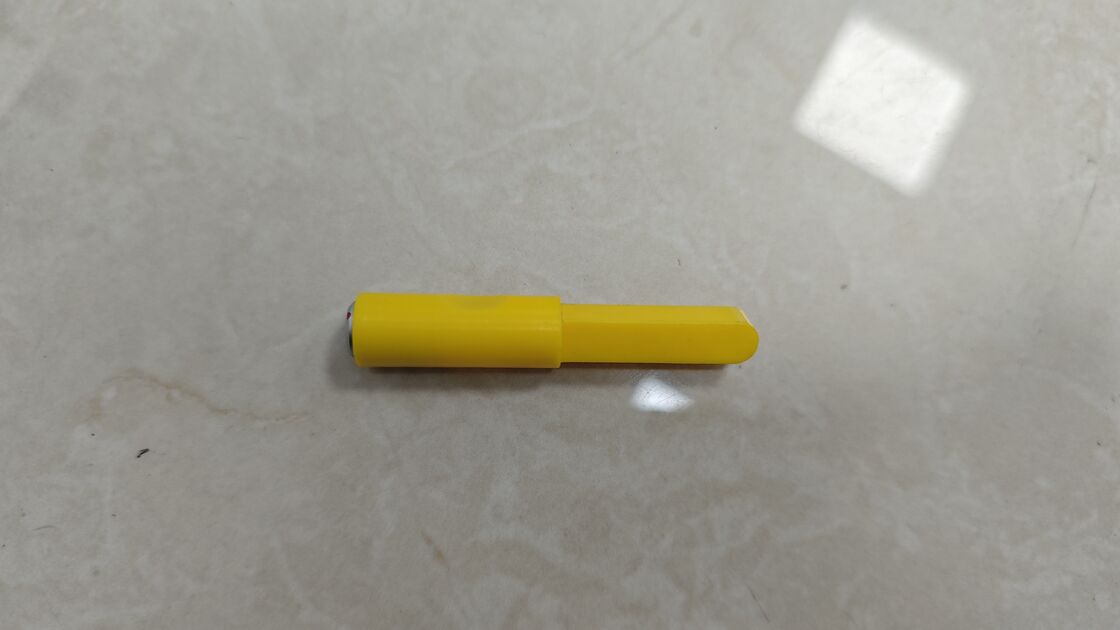

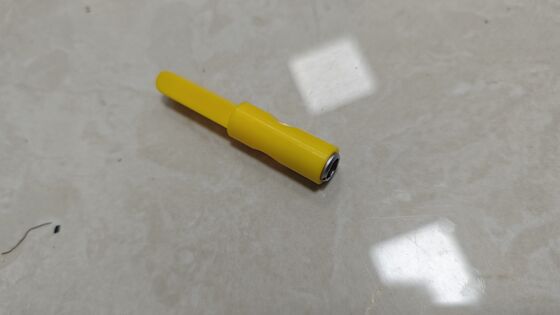

Sensor de sonda de costura de soldagem de corrente de Eddy

Sensor de Sonda de Costura de Solda por Corrente Parasita

Introdução aos Sensores de Sonda de Corrente Parasita

Nossos pesquisadores de sensores descobriram que o design da sonda e a estrutura apropriada da sonda podem aprimorar os sinais de defeito que eram originalmente difíceis de detectar, tornando-os mais fáceis de detectar. Após anos de experiência, projetamos cuidadosamente e controlamos rigorosamente a qualidade dos detalhes para fornecer vários tipos de sondas de detecção de sensores de corrente parasita de alto desempenho, que podem se adaptar ao uso de vários tipos de instrumentos de detecção de corrente parasita. Ao selecionar o instrumento de corrente parasita da série ET e sua sonda correspondente, o melhor desempenho de correspondência e a maior sensibilidade de detecção podem ser alcançados. As sondas de sensor que fornecemos incluem: diferenciais, absolutas e reflexivas, bobinas de captação de acionamento. Normalmente, a série de sondas padrão pode atender à maioria das necessidades de aplicação do cliente, como detecção e avaliação de defeitos de superfície, detecção de rachaduras na parede interna de furos de parafusos, rachaduras de corrosão e desgaste em tubos de trocadores de calor, corrosão de estruturas multicamadas e detecção de rachaduras em soldas ferromagnéticas.

Seleção de sensores de sonda

Quando os clientes têm requisitos de teste especiais ou não estão familiarizados com as especificações e a seleção de funções das sondas, forneça as seguintes informações e forneceremos escolhas recomendadas: 1. O material e o tratamento térmico da peça de trabalho inspecionada; 2. As dimensões físicas, superfície e condições finais do material da peça de trabalho inspecionada; 3. O fabricante e o modelo dos instrumentos usados para teste; 4. Conteúdo e padrões dos itens de teste; 5. Detectar velocidade ou ritmo. A sonda pode ser dividida em dois tipos com base no sinal de saída da bobina de detecção: paramétrica e transformador. A frequência geral é de 10Hz-10MHz. De acordo com os diferentes materiais de teste, pode-se escolher ter uma bobina de excitação ou não.

Tipos de sensores de sonda

De acordo com os requisitos de teste, várias sondas podem ser configuradas: tipo ponto, planas, curvas/sondas de perfil, sondas do tipo interno/externo, sondas rotativas, classificação de material de dureza, condutividade, sondas de medição de espessura de revestimento. Sondas de teste personalizadas que são mais adequadas para as necessidades de teste do produto do cliente.

O uso de sensores de sonda

Uma sonda de corrente parasita típica tem um determinado ângulo de detecção. De acordo com os requisitos de detecção, o ângulo da sonda é ajustado de acordo com a direção de movimento relativa entre a peça de trabalho e a sonda. A superfície de detecção da sonda é perpendicular à superfície da peça de trabalho testada (tipo de colocação, sonda de ponto). Durante o processo de detecção, a sonda e a peça de trabalho mantêm uma velocidade relativamente uniforme e uma distância de elevação relativamente estável. A melhor distância de elevação é geralmente entre 0,2-0,8 mm. A faixa de ganho do instrumento precisa ser ajustada de acordo com as diferentes distâncias de elevação.

Processo de ajuste:

1. Coloque amostras padrão;

2. Defina a direção do movimento da sonda e instale-a verticalmente;

3. Ajuste a distância de elevação para 0,2-0,8 mm (dependendo da rugosidade da superfície e da tolerância dimensional da peça de trabalho);

4. Execute o software, ajuste a frequência e o ganho até que o defeito padrão alarme na posição crítica. (Se a sonda for levantada muito perto, ela produzirá um estado de saturação do sinal e, se estiver muito longe, produzirá baixa sensibilidade).

Uso de fios de sonda

De acordo com as diferentes interfaces do instrumento, diferentes estruturas são usadas para fazer fios de sonda. Geralmente, ao fazer fios de sonda, é necessário conhecer a interface do instrumento e a definição da interface e fazer fios de sonda de acordo com diferentes definições.
