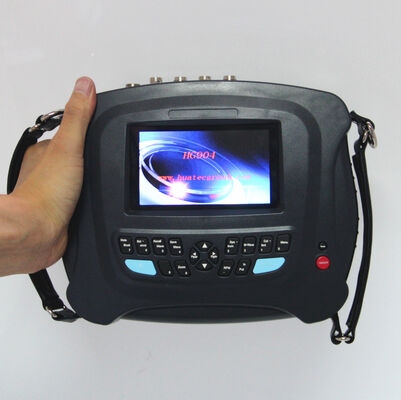

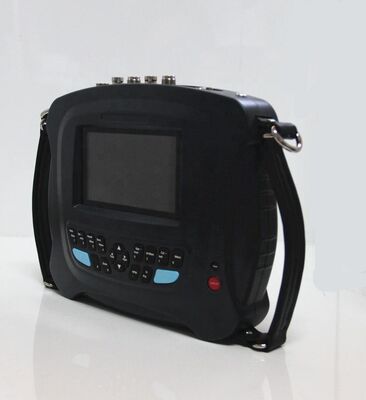

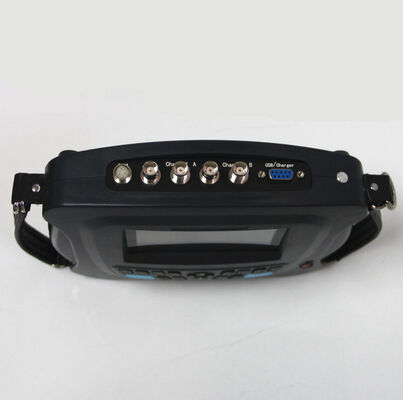

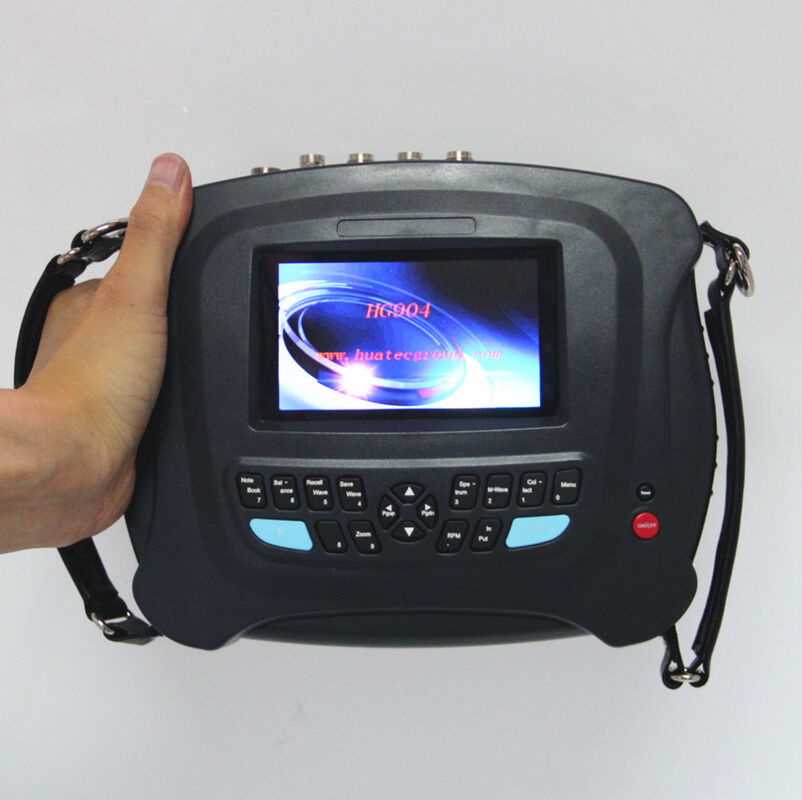

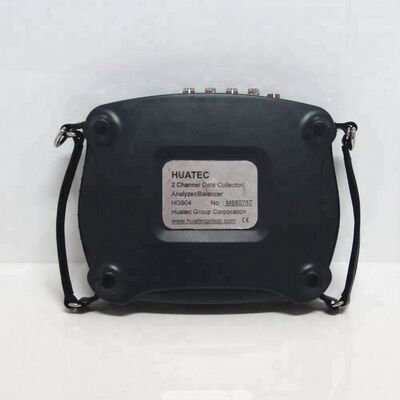

Coletor / Analisador / Balanceador de Dados de 2 Canais para Análise de Vibração

Analisador de vibrações 2 canais Coletor de dados / Analisador / Equilibrador

O desequilíbrio é uma das principais causas das vibrações das máquinas, e estima-se que cerca de 50% de todas as falhas sejam causadas pelo desequilíbrio dos rotores.O melhor meio para se livrar do desequilíbrio mecânico é o equilíbrio no localO HG904 Machinery Analyzer/Balancer é especialmente útil para este fim. Ele pode medir a intensidade da vibração; diagnosticar a causa da vibração analisando o espectro de frequência.Também pode ser usado para medir a velocidade de rotação e a fase de vibração, e para calcular o peso e a localização do desequilíbrio.

Características:

• Fácil de usar
• Ilustração vetorial, o processo de equilíbrio e o resultado são claramente mostrados de uma só vez
• Armazenamento de dados de equilíbrio de 10 rotores
• Selecionável da massa de ensaio remover ou permanecer
• Descomposição do resultado de equilíbrio em dois locais atribuídos
• Intervalo de peso de ensaio calculado em função do peso do rotor, da velocidade de rotação, do raio e do grau de balança exigido
• Validade da massa de ensaio julgada automaticamente
• Medição de RPM, amplitude e fase
• Espectro FFT de 400 linhas e função de diagnóstico no local
• Recolha simultânea de dados por dois canais
• Demodulação de envelopes de hardware para diagnóstico de rolamentos e engrenagens
• Função de transferência para a medição da frequência natural
• Exibição de forma de onda e espectro por LCD grande
• Armazenamento dos valores de vibração e da forma de onda da vibração

Condição de funcionamento

• Intervalo de temperatura: de 5°C a 50°C
• Umidade relativa:<85%, insaturados
• Sem gases cáusticos
• Sem forte campo elétrico-magnético e forte impacto

Segurança

O HG904 não pode entrar em contacto com a parte em funcionamento da máquina.

Especificações

• Intervalo de velocidade de rotação para equilíbrio dinâmico: 70-60.000 r/min
• Selecionável para autonomia automática e autonomia manual
• Medir a precisão das vibrações: 5 %

• Sensores: acelerômetro piezoelétrico, velocidade de magnetoelectricidade, deslocamento de Eddy e etc.
• 8^A- filtro anti-aliasing de elipse de ordem, filtro de passagem de banda RPM
• sinal de entrada: acelerômetro e tensão

• Análise do espectro de amplitude: 100 linhas a 400 linhas (zoom), Hanning janela
• Intervalo de frequência da análise do espectro: 100, 200, 500, 1K, 2K, 5K, 10KHz ((apenas para amostragem de um canal)
• Armazenamento de dados:400 formas de ondade 1024 pontos e 400 conjuntos de dados

• Intervalos de amplitude e resposta de frequência para a medição global das vibrações:

• 	Intervalos de amplitude	Resposta de frequência
  Deslocamento	0.003 ️ 5 mm pico-pico	10 ¢ 500 Hz
  Velocidade	0.2 200 mm/s RMS verdadeira	10 ¢ 1000 Hz
  Aceleração	0.5 250 m/s2Pico	20 ¢ 5000 Hz
  Envelope	0.1 20 unidades de RMS verdadeira	5-1000 Hz a partir de 15-40 KHz
  Voltagem	0.1 10 V pico-pico	10 ¢ 10000 Hz

• Bloco de notas: 10 códigos de condição para inspecção visual
• Saída: USB para comunicação com PC
• Potência: bateria recarregável Ni-MH durante 8 horas de funcionamento contínuo, aviso de baixa bateria
• Ambiente de funcionamento: 0~55^oC, 90% de humidade não condensante
• Medição da velocidade de rotação com sensor de fotocélula
• Faixa dinâmica: 60 dB com faixa de ganho ajustável de 48 dB
• Dimensões: 21×13×4 cm; Peso: 1,2 kg (incluindo baterias)

Lista de embalagens
HG904 Coletor de dados de vibração 1
Acelerômetro 2
Monte magnético 2
Proba de extensão de aço 1
Carregador de bateria 1
Cabo de acelerômetro 3
Cabo de comunicação RS232c 1
Módulo de equilíbrio 1
Sensor Tacho/Trigger e cabo 1
Conjunto de papel refletor 1
Guia de início rápido 1
Software CD 1
Certificados de HG904 e sensores 3
Carregando a Caixa 1
