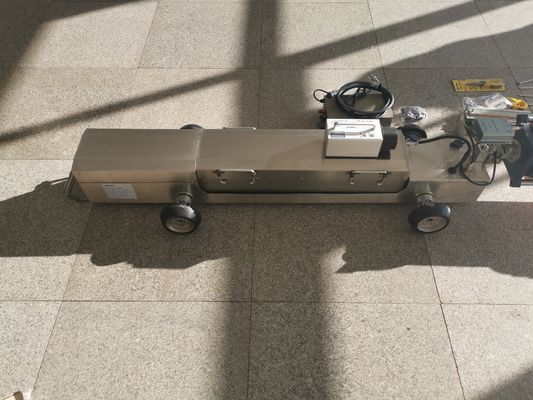

HUATEC X-ray Pipe Crawler HXPC-100B1
Características
l Ao contrário do controle dos equipamentos por meio da audição de sons, os manipuladores podem controlar os momentos de exposição e manipular os rastreadores de tubulação de raios-X para avançar ou retroceder por meio de um orientador magnético.
l Os localizadores magnéticos têm as seguintes características: maior precisão posicional, forte penetrabilidade e maior estabilidade. O transmissor magnético é equipado com display elétrico.
l Os rastreadores de tubulação de raios-X podem exibir a voltagem da bateria e julgar diretamente o uso da bateria.
l O software dos rastreadores de tubulação de raios-X é escrito com códigos de falha. Consulte a tabela de códigos de falha para detectar mau funcionamento do equipamento.
l O rastreador de tubulação de raios-X tem tamanho menor, peso mais leve e é mais conveniente para transporte e operação.
l Equipado com todos os tipos de funções de proteção, incluindo proteção contra contato com água, proteção contra operação sem ninguém por 20 minutos, etc.
l Os usuários podem substituir o controlador, a placa de circuito e outras peças facilmente devido ao design modular.

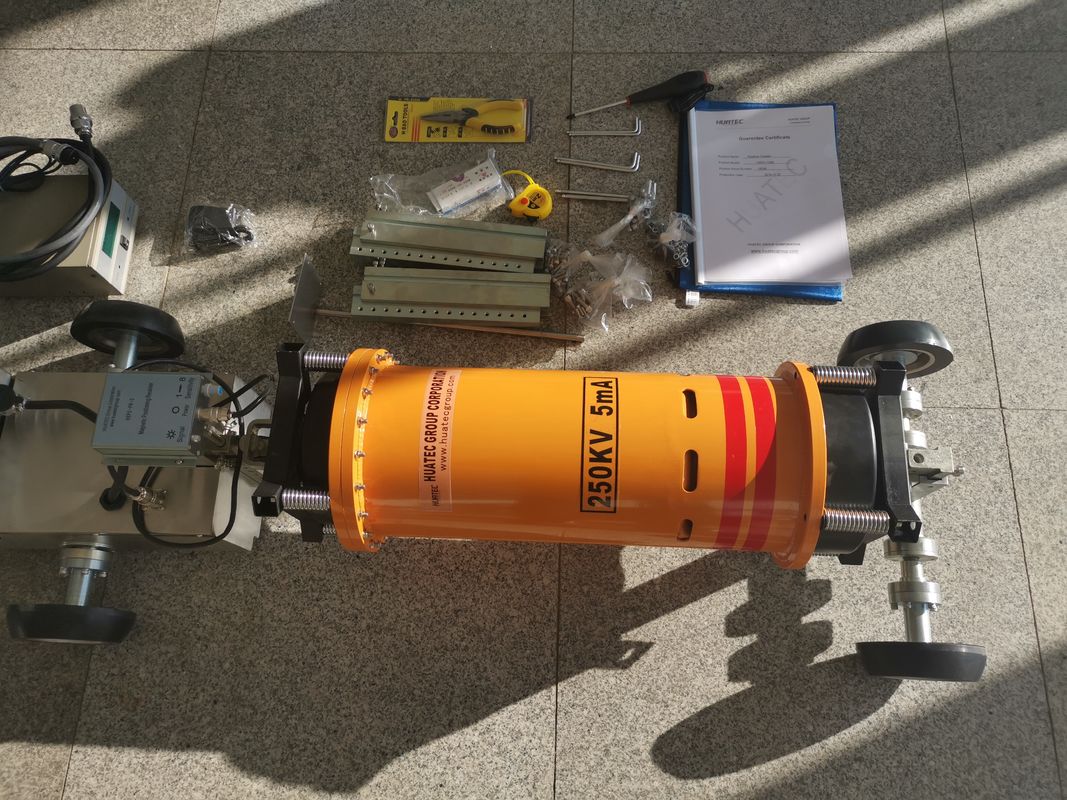

l O gerador adota um pequeno detector de defeitos de alvo cônico circunferencial portátil 2005: o controlador e a cabeça da máquina são separados, o que é mais conveniente para os usuários substituírem, depurarem e testarem. Se o gerador estiver equipado com o controlador, todo o conjunto pode ser usado como um detector de defeitos portátil.
l O rastreador é equipado com carga falsa, e o tempo é definido para 0,2 minutos. O rastreador pode simular o trabalho de carga real, como exposição, avançar ou retroceder sem conectar a cabeça do tubo. Essa função permite que os usuários aprendam a localizar e determinar a falha.
l O eixo de alongamento adota conexão sem chave, o que é mais conveniente para substituir.
l O receptor magnético tem 8 faixas de engrenagens, que atendem aos requisitos de diferentes diâmetros.
|
Modelo do rastreador
|
HXPC-100B1X
|
|
Diâmetro interno do tubo aplicável
|
Φ400-1100 mm
|
|
Inclinação ideal de subida para limpeza do tubo
|
12°
|
|
método de controle
|
Posicionamento magnético
|
|
tensão de saída
|
150-250 kv
|
|
Corrente de saída
|
3 mA
|
|
tempo de exposição
|
0-3 min
|
|
precisão de posicionamento
|
±5 mm
|
|
Velocidade de deslocamento
|
12 m/min
|
|
Tensão/capacidade da bateria
|
108V/7AH,108V/12AH
|
|
Distância de caminhada sem exposição
|
2000m
|
|
Espessura da parede aplicável
|
≤34mm
|
|
Comprimento total do rastreador mm
|
2100 (corpo do carro 1100mm sapato 550mm)
|
|
Modo de condução
|
Tração simples
|
|
tamanho do ponto focal
|
2.0*2.0
|
|
Ângulo de radiação de raios-X
|
360°*30°
|
|
Temperatura ambiente de operação
|
-20°C a +75°C
|
|
temperatura de armazenamento
|
0°C a +60°C
|
|
Umidade ambiental aplicável
|
≤85%
|
|
Peso da caixa da bateria
|
21Kg,42Kg
|
|
Peso do gerador
|
13kg
|
|
Peso de escalada
|
30kg
|
|
O raio de viragem do rastreador
|
＞7D
|
|
Tipo de gerador
|
HUATEC XXGH-2505certubo âmico
|
Rastreador de tubulação de raios-X para inspeção de solda industrial
