Calibrador de Vibração para Acelerômetro de Velocidade e Transdutor de Proximidade

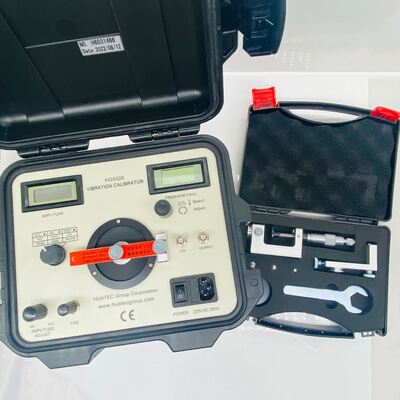

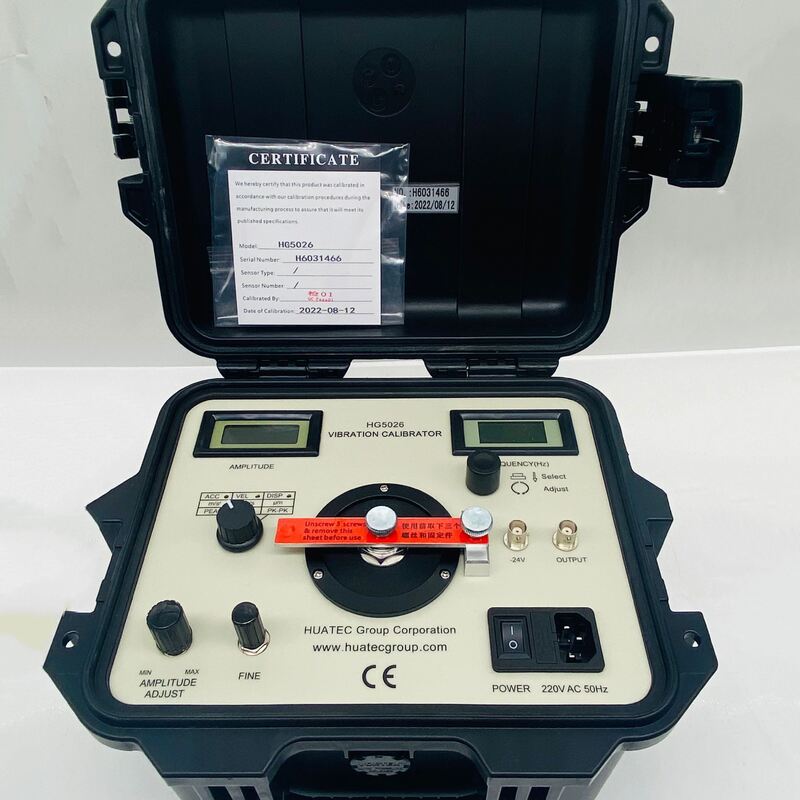

Calibrador de Vibração HG5026 pode ser usado para calibrar acelerômetros de vibração, transdutores de velocidade e proximidade, bem como um instrumento de medição de vibração. O calibrador pode definir um sinal de vibração senoidal padrão em qualquer frequência de 1 a 1280 Hz. A amplitude da aceleração, velocidade e deslocamento pode ser definida através de potenciômetros e exibida em displays digitais. Pode ser gerada vibração horizontal ou vertical.Calibrador de Vibração HG5026 combina gerador de sinal senoidal, amplificador de potência, transdutor padrão e a cabeça de vibração em um só, apresentando um volume menor, alta precisão e fácil operação. Pode ser usado tanto em laboratório quanto no local.
Especificações
Faixa de frequência e precisão: 1 a 1280 Hz +0,01%
Precisão da amplitude
Aceleração (@10m/s2 pico) 40Hz a 320Hz+0,3dB+1 dígito
20Hz a 640Hz+0,5dB+1 dígito
Velocidade (@20mm/s rms): 40Hz a 320Hz+0,5dB+1 dígito
Deslocamento (@50μm pico a pico) 40Hz a 320Hz+0,5dB+1 dígito
Linearidade da sonda de proximidade: sondas de 5mm e 8mm Faixa: 0~2,0mm
Display: display de 3 1/2 dígitos para aceleração, velocidade ou deslocamento e frequência
Amplitude máxima de vibração e peso máximo do sensor
Devido à cabeça de vibração usada no Calibrador de Vibração HG5026 ser relativamente pequena, durante a calibração de transdutores de diferentes pesos em diferentes frequências, a amplitude de saída do calibrador também é diferente. A amplitude máxima de vibração e o peso máximo estão relacionados à aceleração máxima, velocidade máxima e deslocamento máximo gerados pelo calibrador em determinada frequência e com um determinado peso do transdutor a ser calibrado. Os valores específicos podem ser vistos na tabela a seguir.
|
Peso
Freq
|
<100g |
<250g |
<500g |
| a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
*Com frequências mais altas, o valor do deslocamento da vibração é muito pequeno, portanto, não haverá sinal de vibração na saída do calibrador.
