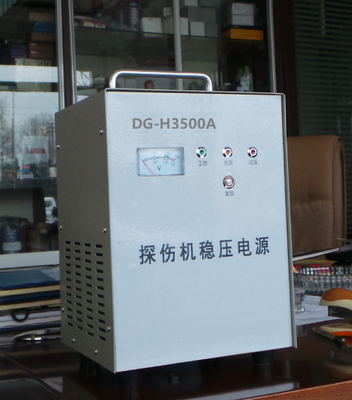

Estabilizador de Tensão para Detector de Defeitos por Raios-X

Estabilizador de tensão para detector de falhas de raios-X

I. Principais características funcionais:

Esta fonte de alimentação de estabilização de tensão adota um projeto de tensão ultrabaixa e pode ajustar automaticamente e rapidamente a tensão de saída para o valor normal dentro de uma faixa de tensão de entrada extremamente ampla.

O transformador toroidal é adotado, com alta eficiência e baixa perda.

É equipado com protecção contra sobrevoltagem, protecção contra subvoltagem, protecção contra atraso e protecção contra sobrecorrência, garantindo de forma fiável a utilização segura do detector de falhas.

II. Principais indicadores técnicos

III. Instalação e utilização

A parte traseira da fonte de alimentação de estabilização de tensão é equipada com blocos terminais e marcada com as palavras "Input" e "Output".A fiação deve ser realizada por pessoal com certo conhecimento elétrico após cortar a fonte de alimentaçãoA "entrada" deve estar ligada à fonte de alimentação 220 VAC e a área da secção transversal do fio não deve ser inferior a 2,5 mm 2.A extremidade de saída deve ser ligada à máquina de radiaçãoO "L" é o fio de alimentação, o "N" é o fio neutro e o " " é o fio de segurança à terra.A fita de tomada lateral também pode ser conectada diretamente ao detector de falhas e outros aparelhos elétricos. Quando a linha perde repentinamente a potência ou excede o limite de protecção, pressione o botão "Reset" para entrar no estado de funcionamento.

IV.Notas

1Esta fonte de alimentação de estabilização de tensão está equipada com um interruptor de estabilização de tensão e um interruptor de transmissão direta.A fonte de alimentação entra no estado de estabilização da tensãoQuando o interruptor de transmissão directa está ligado, a fonte de alimentação entra no estado de transmissão directa (sem regulação de tensão).

2.As luzes indicadoras e de instrumentos exibidas no painel indicam o estado de funcionamento actual.

3A máquina tem alta tensão no interior, não é permitido aos não profissionais abrir a caixa para evitar o risco de choque elétrico.
