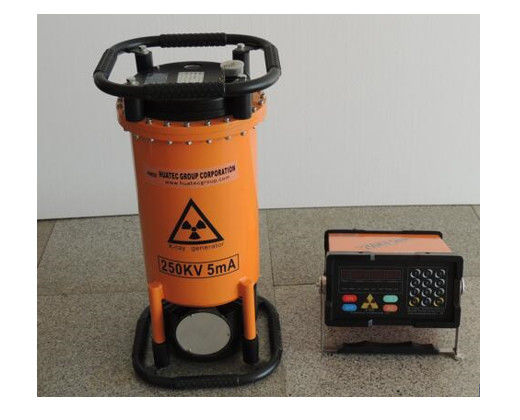

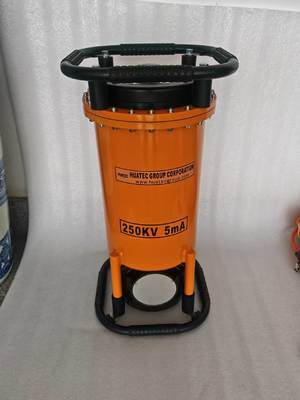

Tubos cerâmicos de raios-X de TNDI para detector de falhas de equipamento de TNDI XXG2505
Características:
A série HUATEC XXGsuper pequenotamanho detector de falhas de raios X produzido pela nossa empresa, HUATEC Group Corporation,O XXG é um conjunto de sistemas de transmissão de energia que utilizam técnicas de pulso de frequência variável e de frequência constante.Os controladores de série possuem uma nova estrutura, desempenho perfeito eÉ baseado no sistema de controlo de microcomputador e estrutura modular, o que faz com que a máquina integrada obtenha melhor estabilidade e fiabilidade.A máquina também oferece a função de envelhecimento, o que aumenta a sua vida útil.Os produtos têm sido amplamente utilizados para a fabricação de produtos de alta qualidade, que possuem excelentes propriedades de baixo volume e peso leve. utilizado para ensaios não destrutivos na indústria de voos espaciais, na indústria de engenharia de solda,Indústria naval, indústria de tubos de caldeiras, indústria de engenharia petroquímica, fabricação de aeronaves, indústria de manutenção, indústria automóvel, indústrias de defesa, etc.
Finalidade principal
1- Inspecção da qualidade e identificação de defeitos
2Verificação da montagem e análise estrutural
3Detecção de objetos estranhos e análise de falhas
4- Medição da espessura e avaliação da corrosão
·Medida da espessura das paredes dos tubos e dos recipientes: nas indústrias como a petroquímica e as centrais eléctricas,é utilizado para medir a corrosão e o afinamento de tubulações e paredes de caldeiras após utilização prolongada, e avaliar a sua vida e segurança restantes.
·Medida da espessura do revestimento e do revestimento: medir a espessura de uma camada de revestimento uniforme.
Super pequeno.XXG2505 Orientação do tubo cerâmico/ direccional
Parâmetros técnicos principais
|
TÍPO
Ponto de referência
|
XXG2505
|
|
Espessura máxima de penetração Aço (A3)
|
40 mm 5 minutos.
|
|
Distância focal
|
600 mm
|
|
Tempo de exposição
|
Cinco minutos.
|
|
Tipo de filme
|
Agfa D7
|
|
Ecrã intensificador de folha de chumbo duplo
|
0.03
|
|
Dispositivos de quarto escuro
|
20 ± 2°C
|
|
Desenvolvimento
|
5 minutos.
|
|
Escuridão
|
1.5
|
|
Input
|
Voltagem (V)
|
220V ± 10% 50-60 Hz
|
|
Capacidade (KVA)
|
2.0
|
|
Produção
|
Voltagem do tubo (KVP)
|
100- Outros250
|
|
Corrente do tubo (mA)
|
5
|
|
Estabilidade
|
± 1%
|
|
Radiografia
Tubos
|
Foco mm2
|
2.0×2.0
|
|
Ângulo de radiação
|
40±5°
|
|
Sensibilidade
|
k≤1,8%
|
|
Modo de operação
|
Função intermitente,RO tempo de adiamento até ao tempo de arrefecimento é de 1:1
|
|
Raios-X
Controlador
|
Dimensão
|
270×270×140
|
|
Peso
|
9 kg
|
|
Estrutura do circuito
|
Controle por micro-computador, estrutura modular, sinal de voz
|
|
Radiografia
Gerador
|
Refrigeração
|
Refrigeração por ar forçado
|
|
Isolamento
|
SF6 Isolamento a gás
|
|
Pressão de trabalho
|
0.35Mpa-0.45Mpa
|
|
Dimensão
|
270 ×270 × 615
|
|
Peso (kg)
|
21Quilos
|
|
Temperatura de funcionamento
|
- 10°C- Mais 40.°C
|
Entrega padrão
|
Tubos de raios-X de cerâmica direcional
|
1 pcs
|
|
|
Gerador
|
1 conjunto
|
|
|
Ligação de cabo de alta tensão
|
1 pcs
|
25 metros
|
|
Controlador
|
1 conjunto
|
|
|
Cabo de alimentação
|
1 pcs
|
10 metros
|
|
Cabo de aterragem
|
1 pcs
|
5 metros
|
|
Acessórios
|
1 conjunto
|
|
|
(Incluindo: lâmpadas de alarme, 1 peça; carta de chumbo, 1 caixa; fitas escuras de filme, 5 peças; ecrã de intensificação, 5 peças; penetrámetro de fio (IQI) 1 conjunto; fusível, 1 peça)
|
Acessórios opcionais:
Plataforma de ensaio,QI/ penetrímetro de fios,letra/dígitos de chumbo, chumbofita, cassete, ecrã de chumbo, dosímetro pessoal, visor de filme, densitômetro, filmeDesenvolvedor, luz de quarto escuro, bloco de calibração RTetc.
