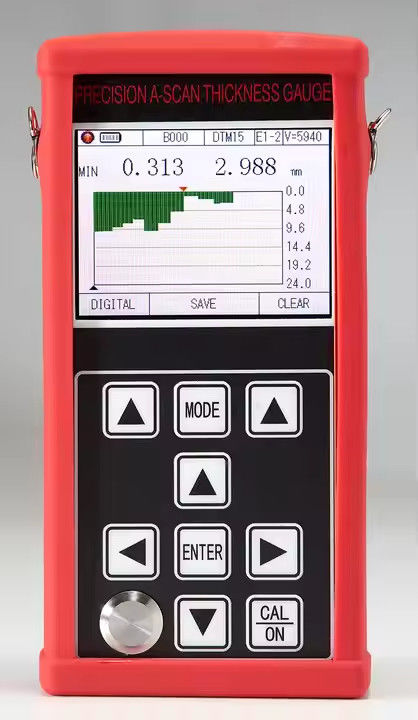

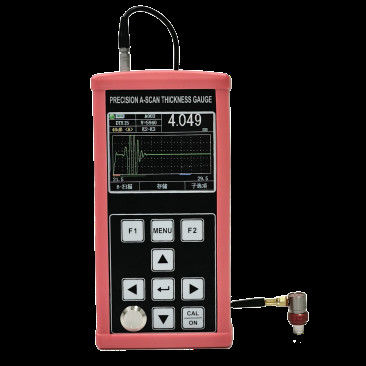

Medidor de espessura de revestimento ultrassônico não metálico portátil TG-6200
Pode medir a espessura do revestimento em vários metais,
Pode medir substratos não metálicos (vidro, plástico, compósito, concreto, madeira, etc.).
Material aplicável
Meça a espessura do revestimento em substratos metálicos e não metálicos (vidro, compósito, plástico, concreto, madeira, etc.)
Adequado para medir a espessura de metais (como aço, ferro fundido, alumínio, cobre, etc.), plásticos, cerâmica, vidro, resina, fibra de vidro e outros bons condutores ultrassônicos.
Parâmetro de especificação
|
item
|
TG-6200
|
|
Tipo de sonda
|
Cristal único/cristal duplo
|
|
Faixa de medição
|
20um – 1800mm
|
|
Frequência de medição
|
4Hz,8Hz,16Hz
|
|
Resolução
|
0,1mm,0,01mm,0,001mm(0,01 polegada,0,001 polegada,0,0001 polegada)
|
|
Gerador de pulso
|
Emissão de onda quadrada negativa, largura e voltagem do pulso são combinadas automaticamente com a sonda
|
|
Faixa de velocidade do som
|
400-19999m/s
|
|
Bloco de calibração
|
4mm (aço)
|
|
Desligamento automático
|
Você pode escolher 5 minutos, 10 minutos, 20 minutos, desligamento manual
|
|
Calibração da sonda
|
Calibração de um ponto, calibração de dois pontos, calibração manual
|
|
Ganho
|
Ganho automático, ganho manual
|
|
Faixa de ganho
|
0~80dB
|
|
Modo de detecção
|
RF, meia onda positiva POS, meia onda negativa NEG, onda COMPLETA
|
|
Modo de medição
|
(1) Thin-EE: modo de revestimento de filme FINO (2) MB-E: transmitir a onda inicial do pulso para um único eco; (3) E-E: Através da medição do revestimento, opcional qualquer eco EM-EN; (4) FINO: modo de medição de parede fina
|
|
Modelo numérico
|
Modo de valor de espessura, modo de diferença/taxa de redução, modo máximo/mínimo
|
|
Modo A-Scan
|
suporte
|
|
Modo B-Scan
|
suporte
|
|
Indicação de acoplamento
|
suporte
|
|
Indicador de bateria
|
suporte
|
|
Idioma
|
Inglês
|
|
unidade
|
mm/polegada
|
|
Operação do menu
|
suporte
|
|
Função do software
|
Configurações de portão dinâmico, configurações de supressão (Blank), Configurações de supressão de eco (E-Blank), congelamento de eco, Pan e zoom de eco
|
|
Função de armazenamento
|
Ao mesmo tempo, são suportadas 100.000 espessuras (100 grupos, cada grupo de 1000), 500 grupos de formas de onda A scan e 500 grupos de formas de onda B scan
|
|
Atualização do programa host
|
Suporte para atualização do programa host
|
|
Tela de exibição
|
Tela colorida real de 3,5"
|
|
Transmissão de dados
|
Suporte à comunicação USB, transferência de dados para o computador
|
|
Temperatura de operação
|
-10℃ ~ +50℃, com requisitos especiais até -20℃
|
|
Tensão de operação
|
3 pilhas de lítio-íon nº 5 com um aviso de baixa tensão quando baixo
|
|
Dimensão geral
|
184 x 85 x 32 (mm)
|
|
Peso da máquina
|
250 g (bateria não incluída)
|
|
Configuração padrão
|
máquina principal e 1 sonda especial para revestimento
Bateria de lítio nº 5 3, um carregador, um conjunto de arquivos aleatórios, estojo de instrumentos à prova de choque e à prova d'água 1
|
Medidor de espessura de revestimento não metálico portátil com display numérico e função de varredura A/B. O princípio da medição de espessura ultrassônica por reflexão pulsada é aplicável à medição de material de filme ultrafino ou espessura do revestimento que pode fazer com que a onda ultrassônica se propague nele a uma velocidade constante e possa ser refletida de sua parte traseira. A resolução da medição é de 0,001 mm, a faixa de medição é tão fina quanto 0,02 mm, e a espessura do revestimento e do substrato pode ser medida simultaneamente.
Este produto pode ser usado em petróleo, indústria química, metalurgia, construção naval, aeroespacial, energia e outros campos.
