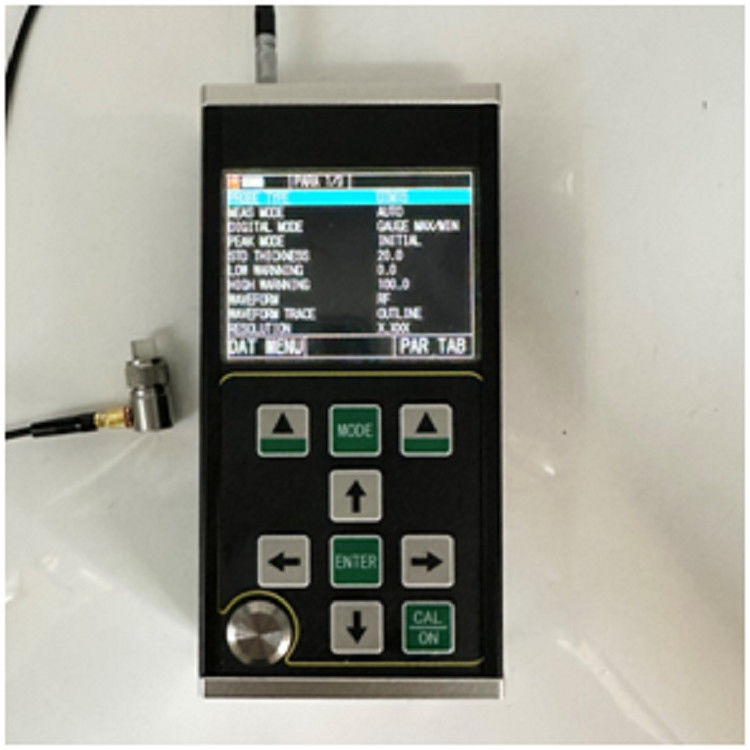

Principais Características Funcionais
● Este produto possui modo A-scan, modo B-scan e modo de exibição numérica;
● A faixa de medição é ampla, e a tecnologia exclusiva de "múltiplos ecos" é adotada para realizar a medição de peças ultrafinas, com uma espessura mínima de medição de 0,10 mm (aço);
● Este produto pode medir a espessura com alta precisão, e a resolução máxima de medição pode atingir 0,001 mm; A resolução de repetição pode atingir ± 0,002 mm;
● Possui as funções de penetração de revestimento e medição de eco a eco, que é usado para medir materiais com camada de tinta e revestimento na superfície;
● Múltiplos modos de medição: os modos mb-e, E-E e me-e atendem à medição de peças de trabalho espessas convencionais; O modo fino realiza a medição de peças finas
● Os modos numéricos incluem: modo de valor de espessura convencional, modo de diferença/taxa de redução e modo de valor máximo
● Dois modos de ganho: ganho automático / ganho manual
● Desligamento manual e desligamento automático podem ser definidos, com função de economia de energia
● Suporta uma variedade de sondas, incluindo sonda de cristal duplo e sonda de cristal único, e suporta sonda de alta frequência de até 20 MHz
● Suporta armazenamento em massa e pode armazenar 100.000 valores de espessura, 500 grupos de formas de onda A-scan e 500 grupos de formas de onda B-scan ao mesmo tempo
● Tela TFT-LCD colorida de 3,5 polegadas com resolução de alta definição de 320x240 (QVGA)
● Possui uma variedade de métodos de calibração, suporta calibração de um ponto, calibração de vários pontos e modos de calibração manual, e pode calibrar a velocidade do som e a posição zero da sonda ao mesmo tempo; Suporta correção de caminho em V da sonda de cristal duplo
● Suporta a conversão de sistema métrico e britânico; Pode alternar entre unidades de milímetros e polegadas
● Suporta menu em inglês
Parâmetros de especificação
|
Item
|
TG-5710
|
|
Tipo de sonda
|
Sonda de cristal único / sonda de cristal duplo
|
|
Faixa de medição (aço 45#)
|
0.10mm – 1800mm
|
|
Erro de indicação(＜10mm)
|
±0.005mm
|
|
Erro de indicação(≥10mm)
|
±0.1%
|
|
Erro de repetibilidade
|
±0.001mm(Auto teste)
|
|
Estabilidade da indicação
|
A tecnologia de cruzamento por zero e múltiplos ecos é adotada para garantir que o valor da medição da espessura não seja afetado pela força do eco, coeficiente de atenuação do material, ganho e altura do portão, e possui alta estabilidade e confiabilidade de medição.
|
|
Frequência de medição
|
4Hz,8Hz,16Hz
|
|
Resolução
|
0.1mm,0.01mm,0.001mm(0.01inch,0.001inch,0.0001inch)
|
|
Gerador de pulsos
|
A emissão de onda quadrada negativa é adotada, e a largura e a voltagem do pulso são automaticamente combinadas com a sonda.
|
|
Faixa de velocidade do som
|
400-19999m/s
|
|
Bloco de calibração
|
4mm(aço)
|
|
Desligamento automático
|
Pode-se escolher 5 minutos, 10 minutos, 20 minutos e desligamento manual.
|
|
Calibração da sonda
|
Calibração de um ponto, calibração de vários pontos
|
|
ganho
|
Controle de ganho automático, controle de ganho manual
|
|
Faixa de ganho
|
0~70dB
|
|
Modo de detecção
|
Radiofrequência (RF), meia onda positiva (POS), meia onda negativa (NEG), onda completa (FULL)
|
|
Modo de medição
|
(1) MB-E: o modo de medição baseado no tempo de trânsito do eco inicial para o primeiro eco inferior; (2) E-E: modo de medição de revestimento de penetração, o eco arbitrário Em–En é opcional; (3) ME-E: modo de medição de múltiplos ecos; (4) FINO: modo de medição de parede fina;
|
|
Modo numérico
|
Modo de valor de espessura, modo de diferença/taxa de redução, modo de valor máximo/mínimo
|
|
Modo A-scan
|
Disponível
|
|
Modo B-scan
|
Disponível
|
|
Indicação de acoplamento
|
Disponível
|
|
Indicação da bateria
|
Disponível
|
|
Idioma
|
Inglês
|
|
Unidade
|
mm/polegada
|
|
Operação do menu
|
Disponível
|
|
Função do software
|
Configuração dinâmica do portão, configuração de supressão (Blank), configuração de supressão de eco (E-blank), congelamento de eco, tradução e dimensionamento de eco
|
|
Função de armazenamento
|
Pode armazenar 100.000 espessuras (100 grupos, 1000 em cada grupo), 500 grupos de formas de onda A-scan e 500 grupos de formas de onda B-scan ao mesmo tempo.
|
|
Atualização do programa host
|
Disponível
|
|
Display
|
Tela TFT-LCD colorida de 3,5 "QVGA (320 × 240)
|
|
Transmissão de dados
|
Suporta comunicação serial USB3.0 e transmite dados para o computador.
|
|
Temperatura de trabalho
|
-10℃～＋50℃; Com requisitos especiais, pode atingir - 20 ℃;
|
|
Tensão de trabalho
|
São necessárias quatro pilhas AA nº 5. Quando a energia é insuficiente, há um aviso de baixa tensão.
|
|
Dimensão geral
|
204 x 100 x 36 (mm)
|
|
Peso total
|
310 g(Sem bateria)
|
|
|
|
Materiais aplicáveis
O TG-5710 é adequado para medir a espessura de metais (como aço, ferro fundido, alumínio, cobre, etc.), plásticos, cerâmicas, vidro, resina, fibra de vidro e outros bons condutores ultrassônicos, na superfície da placa, tubo e superfície curva.
