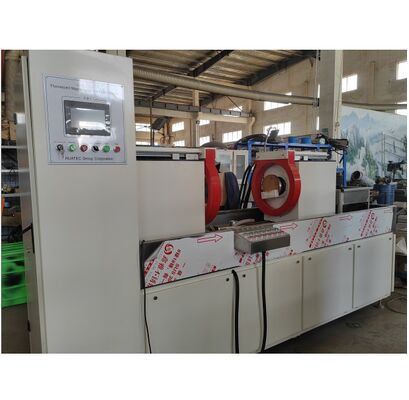

Máquina de detecção de falhas de partículas magnéticas fluorescentesHMP-8000
1Princípio de funcionamento
A detecção de partículas magnéticas utiliza a interação entre o campo de fuga magnética e o pó magnético no defeito da peça de trabalho.A diferença entre os defeitos de superfície e de quase-superfície dos produtos de ferro e aço (como rachaduras) é aproveitada.Após a magnetização, o campo magnético no local descontínuo destes materiais será distorcido,que formam parte da fuga de fluxo magnético e resultam num campo de fuga magnéticaAssim, atraindo pó magnético para formar o acúmulo de pó magnético no defeito - rasto magnético, sob condições de iluminação adequadas, mostrando a localização e a forma do defeito
2.Utilização
A máquina de detecção de falhas de partículas magnéticas fluorescentes é utilizada para detectar a superfície e a superfície próxima da peça de trabalho ferromagnética (como engrenagem, anel de engrenagem, eixo de engrenagem, etc.) devido à forja, amortecimento,moagem, fadiga causada por fissuras e inclusões de escória e outros defeitos finos.
3.Parâmetro técnico
Faixa de detecção:Diâmetro de engrenagem ≤ 700 mm,altura≤410 mm;
Diâmetro do eixo ≤ 300 mm,Duração- Não.700 mm
Espaçamento entre eléctrodos:0~410 mm(ajustável)
Corrente de circunferência:AC 0~8000A Valor efectivo(Com controlador de fase de interrupção)
Potencial magnético longitudinal:AC 0~18000AT Valor efectivo(Com controlador de fase de interrupção)
Método de detecção:detecção de partículas magnéticas fluorescentes
Modo de magnetização:Magnetização circunferencial, magnetização longitudinal, magnetização composta
Modo de fixação:Apertamento pneumático
Efeito de desmagnetização:Remanência inferior a 0,3 mT
Sensibilidade de detecção:Apresentação clara do filme de ensaio padrão A1 (15/50)
Fonte de alimentação:3 fases de 5 fios AC 380V 50Hz
4.Marca principal e fornecedor de peças elétricas
Todos os componentes e componentes do equipamento são produtos importados ou nacionais de marcas famosas, produtos caseiros passaram no teste de qualidade.
|
- Não, não.
|
Nome
|
Marca
|
QQuantidade
|
Unidade
|
|
01
|
Interruptor de botão/indicador
|
Delíx
|
1
|
SET
|
|
02
|
Interruptor de circuito em miniatura
|
Delíx
|
1
|
SET
|
|
03
|
Contactor AC
|
Delíx
|
1
|
SET
|
|
04
|
PLC
|
OMRON
|
1
|
SET
|
|
05
|
Ecrã táctil
|
- O que é isso?
|
1
|
SET
|
|
06
|
Elementos pneumáticos
|
Delíx
|
1
|
SET
|
|
07
|
Tabela de disparo do tiristor
|
HUATEC
|
2
|
PC
|
|
08
|
Transformador de corrente
|
Delíx
|
2
|
PC
|
|
09
|
Tiristor
|
Delíx
|
2
|
SET
|
|
10
|
Fusão rápida
|
Delíx
|
2
|
PC
|
|
11
|
Transformadores principais magnetizados de circunferência
|
HUATEC
|
1
|
PC
|
|
12
|
Transformadores principais magnetizados longitudinalmente
|
HUATEC
|
1
|
PC
|
|
13
|
Lâmpada UV LED de mão
|
HUATEC
|
1
|
PC
|
|
14
|
Lâmpada UV LED pendente
|
HUATEC
|
1
|
PC
|
|
As especificações dos fabricantes de peças sobressalentes são apenas de referência e serão ajustadas de acordo com as necessidades dos utilizadores e as peças sobressalentes em existência.
|
5.Descrição do dispositivo
5.1Sistema de controlo elétrico
O sistema de controlo baseia-se num controlador lógico programável (PLC), que controla o funcionamento de dois elétrodos e do dispositivo de desmagnetizar a magnetização.Com o gabinete de controlo como corpo principal, contém vários componentes executivos, circuito de desencadeamento de magnetização, transformador principal, etc.
Entrada de corrente de magnetização e outros parâmetros através da tela sensível ao toque.
Todos os indicadores, botões e luzes de trabalho do aparelho de detecção de falhas adotam uma tensão de segurança de 24 V.
O hospedeiro de detecção de falhas, desmagnetizador e camada do gabinete de distribuição são conectados à terra de forma confiável.
5.2Anfitrião
Máquina principal:Fuselagem, tanque de coleta de aço inoxidável, magnetizador, sistema de pulverização.
Fuselagem:A fuselagem é soldada por um material de alta qualidade, forte e bonito.
Tanque de recolha de aço inoxidável:Feito de aço inoxidável de alta qualidade para coleta de suspensão magnética.

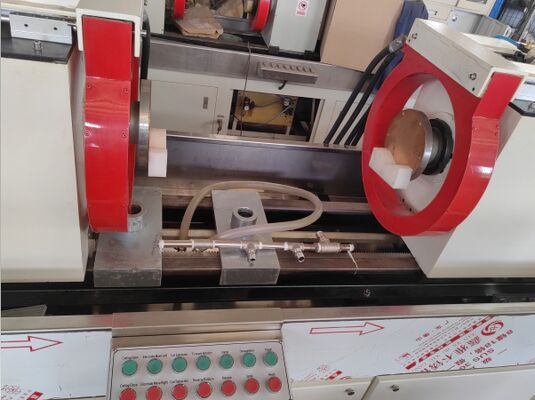

Magnetizador:Composto por um mecanismo de fixação, um elétrodo magnetizante e uma bobina magnetizante, o elétrodo magnetizante magnetiza a peça de trabalho em circunferência e a bobina magnetizante em longitudem.A bobina e a placa do eletrodo são feitas de cobre de alta qualidadeO mecanismo de fixação é accionado por componentes pneumáticos, e a peça de trabalho é presa entre dois elétrodos para formar um circuito de magnetização circunferencial.

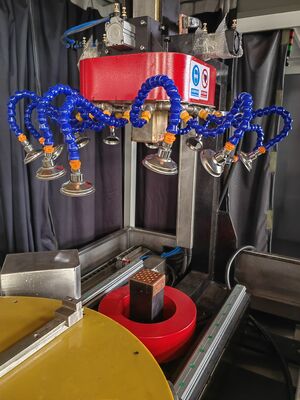

5.3Sistema de pulverização de suspensão magnética
É constituído por um reservatório de recolha de suspensão magnética, uma bomba de água, uma tubulação e uma cabeça de aspersor.agitar e bombear a suspensão magnética de refluxo para o bicoO reservatório de recolha de líquidos é externo e a roda universal com dispositivo de travagem está instalada na parte inferior.plataforma de observação e demagnetizing conveyor da cinta do motor principal são todos recuperados para o tanque de coleta de líquido para evitar gotejamento.
