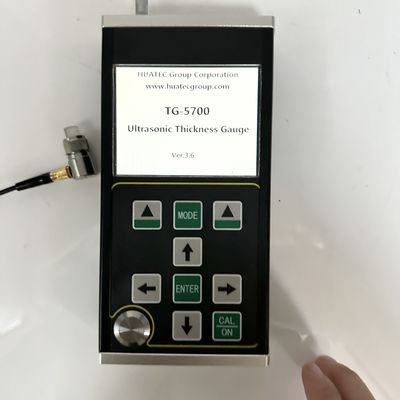

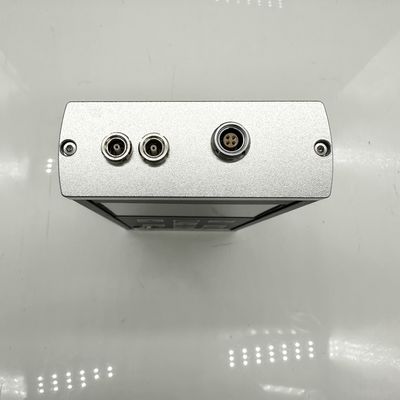

Novo tipo com escaneamento A/B Medidor de espessura ultra-sônico digital de alta precisão portátil
O TG-5700 é um novo tipo de medidor de espessura ultrassônica digital de alta precisão portátil com varredura A/B. Adota o princípio da medição de espessura ultrassônica baseada na reflexão de pulso.É adequado para a medição da espessura do material que pode fazer onda ultrassônica propagar-se nele a uma velocidade constante e obter o reflexo de sua parte de trásA resolução de medição é de 0,001 mm e o intervalo de medição é tão fino como 0,15 mm (aço).
Este produto pode medir com precisão as placas e as peças processadas. Por outro lado, pode monitorizar o grau de afinamento de tubos e vasos de pressão nos equipamentos de produção após a corrosão durante o uso.Pode ser usado no petróleo., indústria química, metalurgia, construção naval, aeroespacial, energia e outros domínios.
Este produto cumpre as seguintes normas: Especificação de calibração do medidor de espessura ultrasônico (JJF 1126-2004).
Principais características da função
●Este produto possui modo de digitalização A, modo de digitalização B e modo de exibição numérica;
● O intervalo de medição é amplo e a tecnologia exclusiva de "eco múltipla" é adotada para realizar a medição de peças ultrafinas, com uma espessura mínima de medição de 0,15 mm (aço);
● Este produto pode medir a espessura com alta precisão e a resolução máxima de medição pode atingir 0,001 mm; A resolução de repetição pode atingir ± 0,002 mm;
● Tem as funções de revestimento penetrante e medição eco a eco, que é usada para medir materiais com camada de tinta e revestimento na superfície;
● Múltiples modos de medição: os modos mb-e, E-E e me-e satisfazem a medição de peças de espessura convencionais; o modo fino realiza a medição de peças finas;
● Os modos numéricos incluem: modo de valor de espessura convencional, modo de diferença/taxa de redução e modo de valor máximo;
● Dois modos de ganho: ganho automático / manual;
● Desligamento manual e desligamento automático podem ser definidos, com função de poupança de energia;
● Suporta uma variedade de sondas, incluindo a sonda de cristal duplo e a sonda de cristal único, e suporta uma sonda de alta frequência de até 20 MHz;
● Suporta armazenamento em massa e pode armazenar simultaneamente 100000 valores de espessura, 500 grupos de formas de onda A-scan e 500 grupos de formas de onda B-scan;
● Grande e de 3,5 polegadas tela TFT-LCD a cores com resolução de alta definição (QVGA) de 320x240;
● Dispõe de uma variedade de métodos de calibração, suporta calibração de um ponto, calibração de vários pontos e modos de calibração manual,e pode calibrar a velocidade do som e a posição zero da sonda ao mesmo tempoSuporta a correcção do caminho V da sonda de cristal duplo.
● Suporta a conversão do sistema métrico e britânico; pode alternar entre milímetros e polegadas;
● Suporta a exibição em inglês.
Materiais aplicáveis
É adequado para medir a espessura de metais (como aço, ferro fundido, alumínio, cobre, etc.), plásticos, cerâmica, vidro, resina, fibra de vidro e outros bons condutores ultrassônicos.
Princípios Básicos
O princípio da medição da espessura ultrassônica é semelhante ao da medição de ondas de luz.Quando chegar à interface do materialA espessura do material medido é determinada pela medição precisa do tempo de propagação ultrasônica no material.
Parâmetros da especificação
* Nota: a empresa reserva-se o direito de fazer modificações técnicas sem aviso prévio.
| Ponto |
TG-5700 |
| Tipo de sonda |
Sonda de cristal único / sonda de cristal duplo |
| Faixa de medição(aço 45*) |
0.15 mm 1800 mm |
| Estabilidade da indicação |
A tecnologia de cruzamento zero e o eco múltiplo são adotados para garantir que o valor de medição da espessura não é afetado pela força do eco, pelo coeficiente de atenuação do material, pelo ganho e pela altura da porta,e tem uma elevada estabilidade e fiabilidade de medição. |
| Frequência de medição |
4 Hz,8Hz,16Hz |
| Resolução |
0.1 mm,00,01 mm,0.001mm(0.01 polegadas,0.001 polegadas,0.0001 polegadas) |
| Precisão |
0.001 mm |
| Gerador de pulsos |
A emissão de ondas quadradas negativas é adotada e a largura e a tensão do pulso são automaticamente combinadas com a sonda. |
| Faixa de velocidade do som |
400-19999 m/s |
| Bloco de calibração |
4 mm (aço) |
| Desligamento automático |
Pode-se escolher 5 minutos, 10 minutos, 20 minutos e desligar manualmente. |
| Calibração da sonda |
Calibração de um ponto, calibração de vários pontos |
| ganho |
Controle automático do ganho, controlo manual do ganho |
| Intervalo de ganho |
0 ~ 70 dB |
| Modo de detecção |
Frequência de rádio (RF), meia onda positiva (POS), meia onda negativa (NEG), onda completa (FULL) |
| Modo de medição |
(1) MB-E: o modo de medição baseado no tempo de trânsito do eco inicial ao primeiro eco inferior; (2) E-E: modo de medição de revestimento de penetração, o eco Em ≈ En arbitrário é opcional; (3) ME-E:Modo de medição de eco múltipla; (4) THIN: modo de medição de parede fina; |
| Modo numérico |
Modo de valor de espessura, modo de diferença/taxa de redução, modo de valor máximo/mínimo |
| Modo A-scan |
Disponível |
| Modo de varredura B |
Disponível |
| Indicação de engate |
Disponível |
| Indicação da bateria |
Disponível |
| Língua |
Inglês |
| Unidade |
mm/ polegada |
| Operação do menu |
Disponível |
| Função de software |
Configuração dinâmica do portão, configuração de bloqueio (Blank), configuração de bloqueio de eco (E-Blank), congelamento de eco, tradução de eco e dimensionamento |
| Função de armazenamento |
Ele pode armazenar 100.000 espessuras (100 grupos, 1000 em cada grupo), 500 grupos de formas de onda de varredura A e 500 grupos de formas de onda de varredura B ao mesmo tempo. |
| Atualização do programa host |
Disponível |
| Exibição |
3.5 "Ecrã TFT-LCD a cores QVGA (320 × 240) |
| Transmissão de dados |
Ele suporta comunicação serial RS-232 e USB para transmitir dados para o computador. |
| Temperatura de funcionamento |
-10°C+50°C; com requisitos especiais, pode atingir -20°C; |
| Tensão de funcionamento |
São necessárias quatro baterias AA, quando a energia é insuficiente, há um sinal de baixa tensão. |
| Dimensão global |
204 x 100 x 36 (mm) |
| Peso total |
310 g ((Sem bateria) |
| Bateria |
4 pilas AA secas |

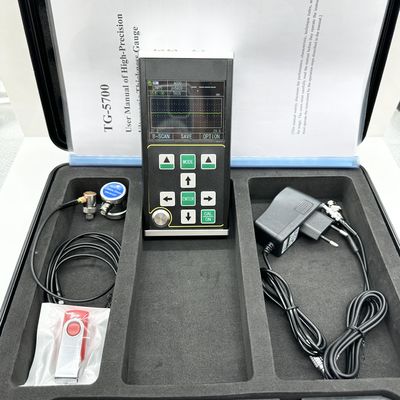

Entrega padrão
Unidade principal TG-5700
2.5M Φ20 transdutor de elemento único, gama de ensaio 4-1800mm 1pc
Botão de amoleira 1pc
Caixa de transporte 1pc
Manual de instruções 1pc

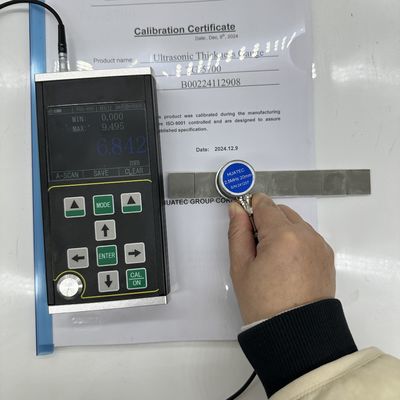

Certificado de calibração 1pc
Acessórios opcionais
Várias sondas com frequência diferente, sondas de uma única sonda de 8 mm/10 mm/12 mm e sondas de espessura ultra-sônica TR
Blocos de cunha de vários degraus
Software de dados de PC
Embalagem
Embalagem: embalagem de exportação padrão, cantão
Sonda opcional:
| TS400 Sonda de cristal duplo |
10 MHz |
5 mm |
0.5-50 mm |
| TS500 Sonda de cristal duplo |
5 MHz |
5 mm |
1.0-65 mm |
| TS510 Sonda de cristal duplo |
5 MHz |
10 mm |
1.0-500 mm |
| DTM15 Sonda de cristal único |
15 MHz |
6 mm |
0.15-22,5 mm |
| DTM7.5 Sonda de cristal único |
7.5 MHz |
6 mm |
0.5-22.5 mm |
| DTM10 Sonda de cristal único |
10Mh |
6 mm |
0.3-22.5 mm |
| DTM5 Sonda de cristal único |
5M |
6 mm |
1.0-22,5 mm |
| BD510 Sonda de cristal único |
10Mh |
10 mm |
1 a 1000 mm |
| BD212 Sonda de cristal único |
2MHz |
12 mm |
4-1800 mm |
| Cabos de sonda de cristal duplo |
|
| Cabos de sonda de cristal único |
|
