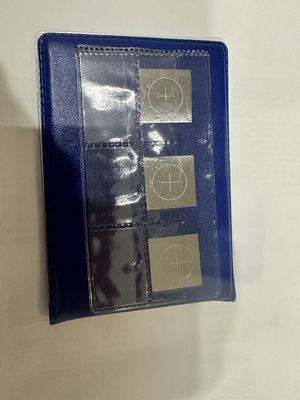

Peça de teste por partículas magnéticas CX-230 QQI ASTM E1444 Aço de baixo carbono

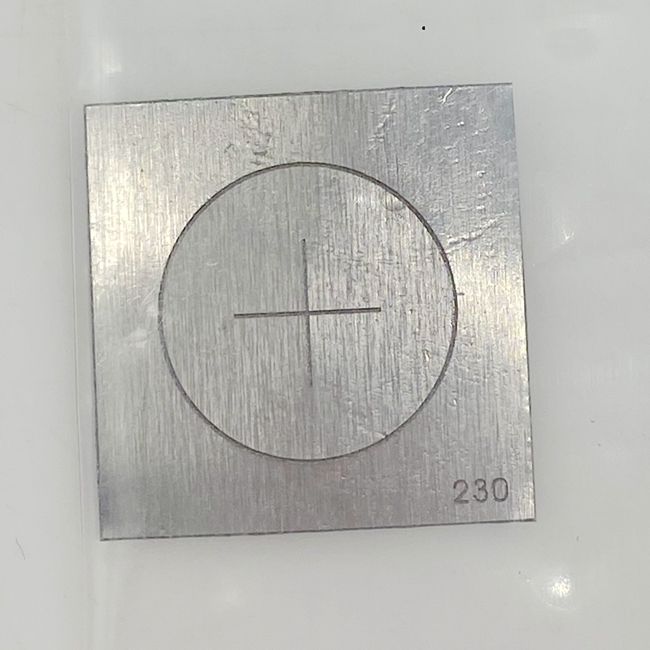

O CX-230 é tipicamente fabricado a partir de aço de baixo carbono AISI 1005 com uma espessura padrão de 0,002 polegadas (aproximadamente 0,05 mm).As peças de ensaio apresentam padrões específicos gravados por fotolitografia, tais como círculos ou cruzes concêntricasO tamanho comum é de 3/4 de polegada quadrada, com tamanhos menores disponíveis mediante pedido.

Antes da utilização, retirar a película protetora resistente à corrosão do QQI.Fixação das bordas com fita transparente ou com adesivos permanentes como o cianoacrilatoAssegurar um contacto completo, sem lacunas ou áreas soltas e sem resíduos de adesivo na superfície de inspecção.

Após a magnetização das peças e a aplicação de pó magnético, a adesão ao padrão de gravação confirma a intensidade adequada do campo magnético e a direção correta.

Fabricado em estrita conformidade com:

• Requisitos do AISI 1005 para o aço com baixo teor de carbono por norma AMS
• Norma aeroespacial SAE AS 5371
• Disposições da norma ASTM E1444-05
• Código ASME de caldeiras e recipientes sob pressão, vol. V, parte 7
