Proba TOFD para ensaios de corrosão da raiz da solda 1-15 MHz

Teste não destrutivo de corrosão da raiz da solda TOFD, uma transmissão e uma recepção, sonda de pulso estreito de banda larga

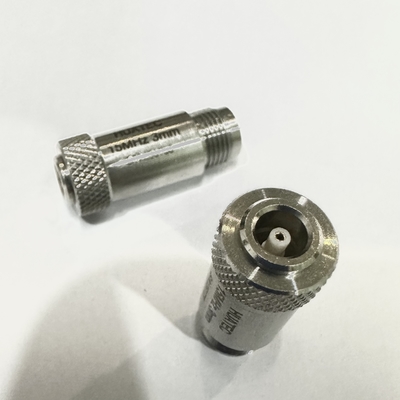

A sonda TOFD é um componente chave usado em testes não destrutivos para detecção por tempo de difração ultrassônica (TOFD).

A tecnologia TOFD usa duas sondas de pulso estreito de banda larga, uma para transmissão e outra para recepção, para detecção. As sondas são dispostas simetricamente em relação à linha central da solda. A sonda transmissora gera um feixe de onda longitudinal não focalizado que incide na peça inspecionada em um determinado ângulo. Parte do feixe se propaga ao longo da superfície próxima e é recebido pela sonda receptora, enquanto parte do feixe é refletido da superfície inferior e, em seguida, recebido pela sonda. A sonda receptora determina a localização e a altura do defeito recebendo o sinal de difração da ponta do defeito e sua diferença de tempo.

• Pastilhas pequenas: Elas podem alcançar um grande ângulo de difusão e aumentar a área de cobertura.
• Banda larga: Pode gerar sinais dentro de uma faixa de frequência muito mais ampla. Por exemplo, a onda de passagem é um sinal com uma frequência muito menor que a frequência central.
• Pulso estreito: Para obter a melhor resolução.
• Alta sensibilidade: Geralmente feito de materiais compósitos piezoelétricos, possui alta eficiência de conversão acustoelétrica.

• Indústria petroquímica: É frequentemente usado para a inspeção de equipamentos-chave, como oleodutos e tanques de armazenamento, e pode detectar prontamente defeitos internos que são propensos a ocorrer devido a fatores como corrosão e estresse, evitando assim grandes acidentes, como vazamentos e explosões.
• Energia e energia: Durante a manutenção e reparo regulares de equipamentos essenciais, como caldeiras e turbinas a vapor na indústria de energia e energia, as sondas TOFD podem ser usadas para detectar profundamente a integridade da estrutura interna do equipamento, identificar prontamente possíveis defeitos e tratá-los.
• Fabricação aeroespacial: Desempenha um papel crucial na inspeção de componentes importantes, como pás de motores de aeronaves e peças estruturais da fuselagem, capaz de detectar com precisão defeitos internos e prevenir acidentes de voo causados por defeitos.

• Sonda TOFD de matriz faseada: Usada principalmente para detecção de corrosão na raiz das soldas.
• Sonda TOFD dedicada para tubos de pequeno diâmetro: Equipada com uma cunha TOFD dedicada para tubos de pequeno diâmetro, é usada para inspecionar tubos de pequeno diâmetro.
• Sonda TOFD de cunha COD: Ao usar cunhas COD, ela pode ser usada para inspecionar as soldas longitudinais de contêineres para corresponder às superfícies de trabalho correspondentes.
• Sonda TOFD de cunha de carcaça de aço inoxidável: O uso de uma cunha de carcaça de aço inoxidável pode proteger a cunha.
