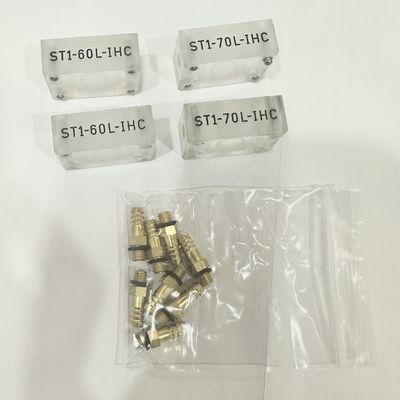

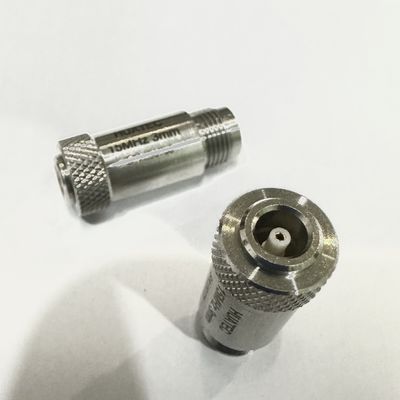

Teste de corrosão da raiz da solda não destrutiva TOFD uma transmissão e uma recepção Banda larga sonda de pulso estreito

Teste de corrosão da raiz da solda não destrutiva TOFD uma transmissão e uma recepção Banda larga sonda de pulso estreito

A sonda TOFD é um componente chave utilizado em ensaios não destrutivos para detecção de diferença de tempo de difração ultrasônica (TOFD).
Princípio de funcionamento: A tecnologia TOFD utiliza duas sondas de pulso estreito de banda larga, uma para transmissão e outra para recepção, para detecção.As sondas estão dispostas simetricamente em relação à linha central da costura de soldaA sonda transmissora gera um feixe de onda longitudinal não focado que é incidente na peça inspeccionada a um certo ângulo.Parte do feixe se propaga ao longo da superfície próxima e é recebida pela sonda receptora, enquanto parte do feixe é refletida da superfície inferior e depois recebida pela sonda.A sonda receptora determina a localização e a altura do defeito, recebendo o sinal de difração da ponta do defeito e sua diferença de tempo.

Parâmetros de desempenho:

Características
* Wafers pequenos: podem alcançar um grande ângulo de difusão e aumentar a área de cobertura.
* Banda larga: pode gerar sinais dentro de uma faixa de frequência muito mais ampla. Por exemplo, a onda de passagem é um sinal com uma frequência muito menor que a frequência central.
* Pulso estreito: Para obter a melhor resolução.
* Alta sensibilidade: geralmente fabricado em materiais compósitos piezoelétricos, tem uma elevada eficiência de conversão acústico-elétrica.

Cenários de aplicação
*Indústria petroquímica: É frequentemente utilizada para a inspecção de equipamentos essenciais, tais como oleodutos e reservatórios de armazenamento,e pode detectar prontamente defeitos internos que são propensos a ocorrer devido a fatores como corrosão e estresse, evitando assim acidentes graves como fugas e explosões.
* No domínio da energia e da energia: durante a manutenção e reparação regulares de equipamentos essenciais, como caldeiras e turbinas a vapor, na indústria da energia e da energia,As sondas TOFD podem ser utilizadas para detectar profundamente a integridade da estrutura interna do equipamento, identificar prontamente eventuais defeitos e tratá-los.
*Fabricação aeroespacial: desempenha um papel crucial na inspecção de componentes importantes, tais como as pás dos motores dos aviões e as partes estruturais da fuselagem,Capaz de detectar com precisão os defeitos internos e de prevenir acidentes de voo causados por defeitos.

Tipo especial
* Sonda TOFD em matriz de fases: utilizada principalmente para detecção de corrosão na raiz das soldas.
* Sonda TOFD dedicada para tubos de pequeno diâmetro: equipada com uma cunha TOFD dedicada para tubos de pequeno diâmetro, é utilizada para inspeção de tubos de pequeno diâmetro.
* Sonda TOFD de cunha COD: Usando cunhas COD, pode ser usada para inspecionar as soldas longitudinais de recipientes para combinar com as superfícies correspondentes da peça.
* Proba TOFD de cunha de camada de aço inoxidável: o uso de uma cunha de camada de aço inoxidável pode proteger a cunha.
