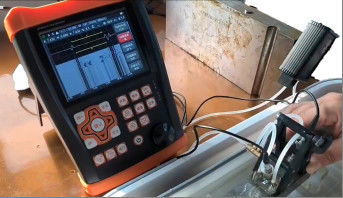

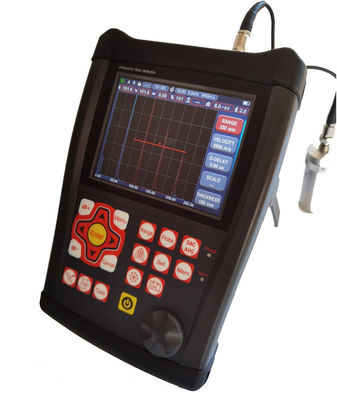

FD630 Detector portátil de soldagem por ultra-som com análise DAC TCG DGS TOFD

FD630 Detector portátil de soldagem por ultra-som com análise DAC TCG DGS TOFD
FD630 Detector portátil de soldagem por ultra-som com análise DAC TCG DGS TOFD FD630 Detector portátil de soldagem por ultra-som com análise DAC TCG DGS TOFD

Imagem Grande :  FD630 Detector portátil de soldagem por ultra-som com análise DAC TCG DGS TOFD

Detalhes do produto:
Place of Origin: China
Marca: HUATEC
Certificação: CE
Model Number: FD630
Condições de Pagamento e Envio:
Minimum Order Quantity: 1 pc
Preço: USD4025/set - USD4550/set
Packaging Details: Carton packing box
Delivery Time: 10-15 working days after receipt of your payment
Payment Terms: T/T,Paypal
Supply Ability: 5sets/Month
Contato

FD630 Detector portátil de soldagem por ultra-som com análise DAC TCG DGS TOFD

descrição
Thickness Measuring range: 0.15mm–15000mm(5920m/s) Material Velocity: 100～20000 m/s
Pulse Repetition Frequency: 10-10000Hz Dynamic range: ≥38dB
Display Delay: -20 to 3400 µs Power Requirements: AC Mains 100-240 VAC, 50-60 Hz
Destacar:

detector de solda por ultra-som portátil

,

detector de soldadura com DAC TCG

,

Equipamento de análise TOFD por ultra-som

FD630 Funções de análise DAC/TCG/DGS/TOFD Detector portátil de verificação de soldagem por ultra-som
Principais especificações
Atributo Valor
Espessura Faixa de medição 0.15mm 15000mm ((5920m/s)
Velocidade do material 100 ‰ 20 000 m/s
Frequência de repetição do pulso 10-10000 Hz
Faixa dinâmica ≥ 38 dB
Display Delay -20 a 3400 μs
Requisitos de energia AC Mains 100-240 VAC, 50-60 Hz
Características do produto
  • Diálogo interativo amigável para o usuário ajuda operações como calibração, fazer curvas, etc.
  • Modo TOFD, detecção TOFD,Eficiência elevadae baixo custo.
  • Todas as ferramentas necessárias: DAC, AVG, TCG, color Bscan, AWS, diagrama de soldagem, etc.
  • Frequência de repetição de pulso: 10-10000Hz ajuste preciso, digitalização de alta velocidade, sem falhar.
  • Alta relação sinal/ruído, eco claro e estável, design anti-ruído, perfeito para condições de trabalho difíceis.
  • 12 dígitos AD, amostragem de alta velocidade leva a um melhor diagrama de eco com todos os detalhes.
  • Modo de ensaio de espessura, Faixa de medição: 0,15 mm - 15000 mm ((5920 m/s), Resolução de medição: 0,001 mm.
  • Relatórios de análise de sonda gerados automaticamente.
  • Gravação de vídeo de detecção de falhas, armazenamento de dados USB ilimitado, saída de relatórios PDF.
  • Conexão Bluetooth com um dispositivo móvel para gerar e imprimir relatórios de detecção no local.
  • Padrão IP65, caixa de gel de silicona, à prova de água e poeira, sólida e durável para sempre.
  • A bateria dura 15 horas com uma carga, cada bateria tem o seu próprio controle de carregamento, por isso com duas baterias pode funcionar 24 horas por dia.
Especificações técnicas
Intervalo: 0-15000 mm, à velocidade do aço
Velocidade do material: 100 ‰ 20 000 m/s
Frequência de repetição do pulso: 10-10000 Hz
Intervalo dinâmico: ≥ 38 dB
Linearidade: horizontal: +/- 0,2% FSW, vertical: 0,25% FSH
Precisão do amplificador: +/-1 dB
Potência de resolução: > 40 dB (5P14)
Residuos de sensibilidade: > 66 dB
Rejeição (supressão): 0 a 80% da altura do ecrã completo
500 configuração de independência, qualquer critério pode ser inserido livremente
Grande memória de 1000 A gráfico
Modos de ensaio: eco de pulso, duplo elemento e transmissão através
Tipos de sondas: recta única, ângulo único, recta dupla, ângulo duplo
Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura
Unidades: polegada ou milímetro
Retardo de exibição: -20 a 3400 μs
Retardo da sonda/deslocamento zero: 0 a 99,99μs
Bateria interna recarregável de iões de lítio de 7,2 V a 8000 mAh
Tempo de funcionamento nominal de 15 horas em função do brilho do ecrã
Tempo típico de recarga de 4 horas
Dimensões: 260×175×60 (mm)
Peso: 1,2 kg
Temperatura de funcionamento: -10°C a 50°C
Temperatura de armazenagem: -30°C a 50°C
Funções avançadas
  • Indicação automática da localização precisa da falha (profundidade d, nível p, distância s, amplitude, sz dB, ф)
  • Classificação de defeitos: Classificação automática de defeitos utilizando AVG/AVG ou DAC, velocidades de comunicação de aceitação ou rejeição de defeitos
  • Calibração automática do transdutor Ponto zero, ângulos, borda frontal e material Velocidade
  • Conveniente para fazer e usar DAC e AVG para avaliar o eco, a curva pode ser modificada e compensada
  • Conectando U-disco, a unidade pode obter memória ilimitada, PDF de produção de relatórios e atualização do sistema
  • Automatizado fazer vídeo do processo de teste e jogar; uso uppan, a duração do vídeo é ilimitado
  • Cálculo de cores Bscan, TOFD, diagrama de solda
  • 15 normas incluídas na unidade
  • Conexão Bluetooth com um dispositivo móvel para gerar e imprimir relatórios de detecção no local
  • AWS D1.1 compatível
  • Função de correção de superfície curva
  • Função de medição da altura da fenda
  • Portão de ampliação: espalhamento da faixa de portão em toda a largura do ecrã
  • Função de ganho automático
  • Envelope: exibição simultânea de A-scan em tempo real a uma frequência de atualização de 60 Hz e envelope de exibição de A-scan
  • Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste
  • Scan Freeze: display freeze mantém dados de forma de onda e caminho de som
  • Alarme: sinal de sinal e LED
  • Relógio em tempo real
  • Preencha eco, marca de captura, eco cor dentro do portal
Pacote de instrumentos de base
  • Detector de falhas por ultra-som portátil
  • Transdutor de feixe reto (2,5 MHz, Φ20)
  • Transdutor de feixe de ângulo (4 MHz, 8 mm × 9 mm, 60°)
  • Cable de interconexão para o transdutor (Q9-C5, ou opcional C9-C5)
  • Pacote de bateria recarregável de iões de lítio, 7,8 amperios por hora
  • Fornecedor de energia/unidade de carregamento
  • Manual de operação em inglês
  • Software de aplicação
  • Fios
