Testador de Rugosidade e Contorno de Alta Precisão com Sensor Digital

Testador de Rugosidade e Contorno de Alta Precisão com Sensor Digital
Testador de Rugosidade e Contorno de Alta Precisão com Sensor Digital Testador de Rugosidade e Contorno de Alta Precisão com Sensor Digital

Imagem Grande :  Testador de Rugosidade e Contorno de Alta Precisão com Sensor Digital

Detalhes do produto:
Place of Origin: China
Marca: HUATEC
Certificação: ISO CE GOST
Model Number: SRT-680G
Condições de Pagamento e Envio:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C,T/T,Western Union,Paypal
Supply Ability: 50 sets per month
Contato

Testador de Rugosidade e Contorno de Alta Precisão com Sensor Digital

descrição
Product name: Roughness and Contour Tester Angle: Horizontal Angle, vertical angle, cross angle
X axis: 200mm Straightness: 0.6μm /100mm
Destacar:

Testador Digital de Rugosidade e Contorno

,

Testador de contorno de alta precisão

,

Testador não destrutivo de Rugosidade e Contorno

Testador de Rugosidade e Contorno de Alta Precisão com Sensor Digital
Especificações do Produto
Atributo Valor
Nome do produto Testador de Rugosidade e Contorno
Ângulo Ângulo horizontal, ângulo vertical, ângulo cruzado
Eixo X 200mm
Retilineidade 0,6μm /100mm
Princípio de Medição
  • Coordenadas cartesianas, contato com o estilete
  • Trilho guia flutuante de ar de alta precisão como referência de medição da coordenada X
  • Sensor digital de alta precisão para medição da coordenada Z
  • Programa de medição baseado em computador e Windows para processamento de dados
Funções Principais
Medição de Dimensões:

Distância horizontal, distância vertical, distância linear, raio e diâmetro

Medição de Ângulo:

Ângulo horizontal, ângulo vertical, ângulo cruzado

Tolerância de Posição:

Paralelismo e perpendicularidade

Tolerância de Forma:

Retilineidade, coroa, perfil de arco circular

Geração Auxiliar:

Ponto auxiliar, linha auxiliar, círculo auxiliar

Parâmetros Técnicos
Item Parâmetro Resolução
Faixa de medição do eixo X 200mm 0,1μm
Retilineidade 0,6μm /100mm --------
Sensor Z1 (faixa) 40mm (sincronização da faixa de rugosidade) 0,05μm
Z2 (Altura) 550mm Coluna
Furo interno mínimo 30mm (menor com agulha especial) ----------
Precisão linear ≤±(1+I0.12HI)μm --------
Arco ≤(1.2+R/8) 2mm＜R＜10mm esfera padrão
Ângulo ≤±1′ Bloco de ângulo de 60°,90°
Ruído do valor residual de rugosidade ≤0,005μm λc:0,08mm, velocidade 0,1mm/s
Configuração Principal
Nome da Peça Nome do Projeto
Peça Mecânica Suporte do instrumento principal x1, Mesa de granito: 1
Trilho guia flutuante: 1, Sensor digital: 1
Coluna vertical: 1
Plataforma de ajuste Dispositivo de ajuste horizontal, dispositivo de ajuste rotacional, sistema de fixação de boca plana
Calibrador 1 conjunto (instrumentos padrão)
Estilete e Sonda Φ3*24mm Estilete R0,025mm: 2pcs, Φ3*24mm com ponta inclinada R0,025mm: 2 pcs
Estilos de rugosidade: Φ3*24mm com sonda de agulha R5μm: 1pcs
Haste de medição de fibra de carbono: Φ8*150mm Sonda: 1pc
Peça Elétrica Sistema de controle elétrico: 1, Computador 1, Impressora HP Inkjet 1, Software: 1
Destaques Técnicos
  • Não há necessidade de trocar sensores e agulhas
  • Análise simultânea de rugosidade e perfilômetro
  • O eixo X adota guias lineares de fricção para alta precisão
  • O eixo Z1 usa sensor digital importado com excelente linearidade
  • Substituição simples do estilete com instalação única
  • Software bilíngue (chinês/inglês)
  • Suporta sistemas WinXP, Win7
  • Anotação compatível com CAD e suporte ao formato DXF
  • Reconhecimento automático de recursos e controle do estilete

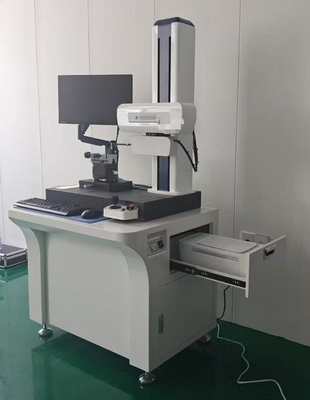

Testador de Rugosidade e Contorno de Alta Precisão com Sensor Digital 0
Dimensões do Equipamento
Produto Embalagem Peso.kg CBM m³
Cx Ly Lz Peso(kg) Cx Ly Lz Peso(kg)
1400 725 1740 270 960 960 1950 50 300 0,88
Requisitos de Uso

Potência: CA 220V±10% 50Hz

Requisito de ambiente: (T):10～30℃, (UR):＜85%, Sem vibração óbvia, Aterramento independente

Instalação e Aceitação
Instalação e Treinamento:
  1. O fornecedor é responsável pela instalação e teste no local do usuário
  2. Treinamento abrangente em teoria, operação e manutenção
Aceitação:
  1. De acordo com o procedimento de verificação nacional e o acordo técnico contratual
  2. Verificação completa da lista de fornecimento
Fotos de Referência de Teste

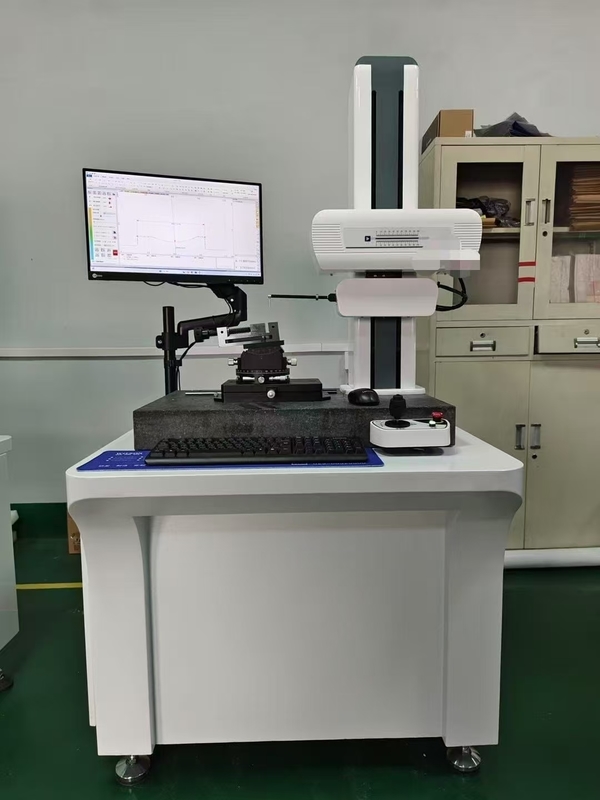

Testador de Rugosidade e Contorno de Alta Precisão com Sensor Digital 1
Testador de Rugosidade e Contorno de Alta Precisão com Sensor Digital 2
Testador de Rugosidade e Contorno de Alta Precisão com Sensor Digital 3
Testador de Rugosidade e Contorno de Alta Precisão com Sensor Digital 4
