FD-GT-20 Detector de falhas de trilho digital por ultra-som com ecrã TFT de 10 canais

FD-GT-20 Detector de falhas de trilho digital por ultra-som com ecrã TFT de 10 canais
FD-GT-20 Detector de falhas de trilho digital por ultra-som com ecrã TFT de 10 canais FD-GT-20 Detector de falhas de trilho digital por ultra-som com ecrã TFT de 10 canais

Imagem Grande :  FD-GT-20 Detector de falhas de trilho digital por ultra-som com ecrã TFT de 10 canais

Detalhes do produto:
Place of Origin: China
Marca: HUATEC
Certificação: ISO,CE
Model Number: FD-GT-20
Contato

FD-GT-20 Detector de falhas de trilho digital por ultra-som com ecrã TFT de 10 canais

descrição
Channel: 10 channels: 9 inspection channels and 1 calibration channel. Probe type: Different angle Dual-element probes with frequencies between 2 - 2.5 MHz, including 6 70° probes, 2 37° probes, and 1 0° probe.
Receptacle: BNC Frequency Range: 1.5MHz～3.0MHz
Destacar:

detector ultrassônico digital da falha do trilho

,

Detector de falhas TFT de 10 canais

,

Equipamento de ensaio ferroviário FD-GT-20

FD-GT-20 Detector de falhas de trilho digital por ultra-som com ecrã TFT de 10 canais
Principais especificações
Atributo Valor
Canal 10 canais: 9 canais de inspecção e 1 canal de calibração
Tipo de sonda Diferentes ângulos sondas de dois elementos com frequências compreendidas entre 2 e 2,5 MHz, incluindo sondas de 6° de 70°, sondas de 2° de 37° e sondas de 10°
Receptor BNC
Faixa de frequência 1.5MHz~3.0MHz
Visão geral do produto

OHUATEC FD-GT-20O detector de falhas ferroviárias é a terceira geração dos produtos totalmente digitais da Goworld com display TFT a cores e carrinho leve utilizado para sistemas ferroviários.Conforme com a norma TB/T 2340-2012 UT Rail Tester emitida pelo Ministério dos Ferrovias (China), este equipamento é capaz de detectar falhas nos carris que variam de 43 a 75 kg/m de tipo.

Capacidades de detecção

O sistema permite a detecção completa de danos em todas as partes principais do carril, incluindo:

  • 2 sondas de 70° escanear o lado esquerdo da cabeça do carril
  • 2 sondas de 70° para rastrear o centro da cabeça do carril
  • 2 sondas de 70° examinam o lado direito da cabeça do carril
  • 2 37° sondas de varredura da cintura do carril (fissuras de parafuso e outras fissuras obliques)
  • 10° sonda escaneia a cabeça do carril, cintura do carril, fundo do carril, fenda horizontal do buraco de parafuso
Especificações técnicas
Ganho 0 ¢ 80 dB
Faixa dinâmica Não inferior a 16 dB com rejeição mínima, 2~6 dB com rejeição máxima
PRF 400 Hz por canal
Modo de exibição A-scan, B-scan, A+B scan.
Temperatura de funcionamento -15°C 45°C
Horário de trabalho ≥ 8 horas
Velocidade de detecção de falhas Máximo 5,0 km/h
Características fundamentais
  • A estrutura do carrinho é compacta, durável e fácil de manter
  • Tanque de água de caixa de ferramentas integrada de grande capacidade (20L de capacidade)
  • Porta-sonda de elevação integrada para fácil remoção e substituição da sonda
  • Painel táctil triprotegido industrial (impoluto, à prova de água, à prova de choques)
  • Indicadores de desempenho excelentes em conformidade com as normas pertinentes
  • Suporta posicionamento GPS, armazenamento em nuvem de dados e reconhecimento automático de voz
  • Terminal de operação ultrasônica personalizável com base nas necessidades do cliente
Componentes do sistema

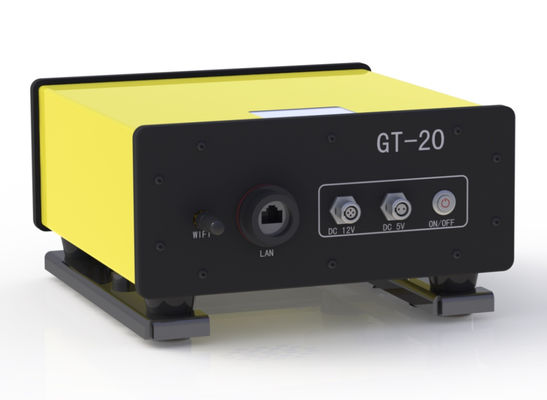

Estrutura dos instrumentos

Compacto e portátil com dimensões: 94×222×225 mm, peso líquido aproximado de 1,8 kg

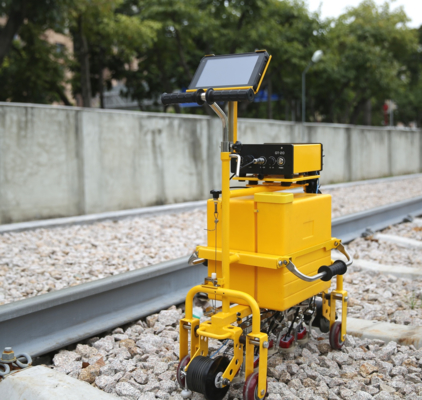

Especificações do carro

Dimensões totais: 780 mm × 290 mm × 1006 mm em condições de funcionamento

Desagregação do peso total:

  • Quadro: ~ 24 kg
  • Instrumentos ultra-sônicos: ~ 2,4 kg
  • Bateria do instrumento: 830 g
  • Terminal de operação: 730 g
  • Carrinho com 5 grupos de sondas: ~ 1,4 kg
Funcionalidade avançada
  • Circuito de transmissão do modo de excitação de pulso de onda quadrada negativa
  • O filtro analógico aumenta a relação sinal-ruído do anfitrião
  • Controle de ganho combinado ("ganho básico" + "ganho de compensação")
  • Configuração automática dos parâmetros com base no tipo de trilho selecionado
  • Gravação completa de dados (até 50 km) com capacidade de exportação e reprodução
  • Comunicação de rede via LAN com fio ou WIFI sem fio
  • Informações de localização GPS e visualização instantânea da velocidade
  • Software atualizável através de unidade flash USB externa
FD-GT-20 Detector de falhas de trilho digital por ultra-som com ecrã TFT de 10 canais 0
