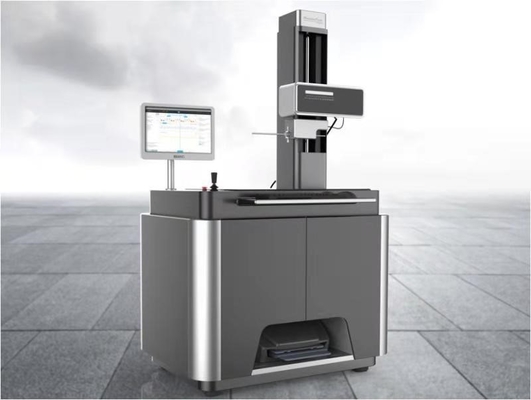

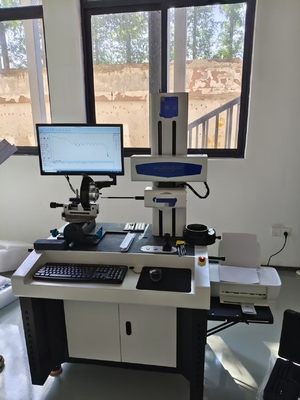

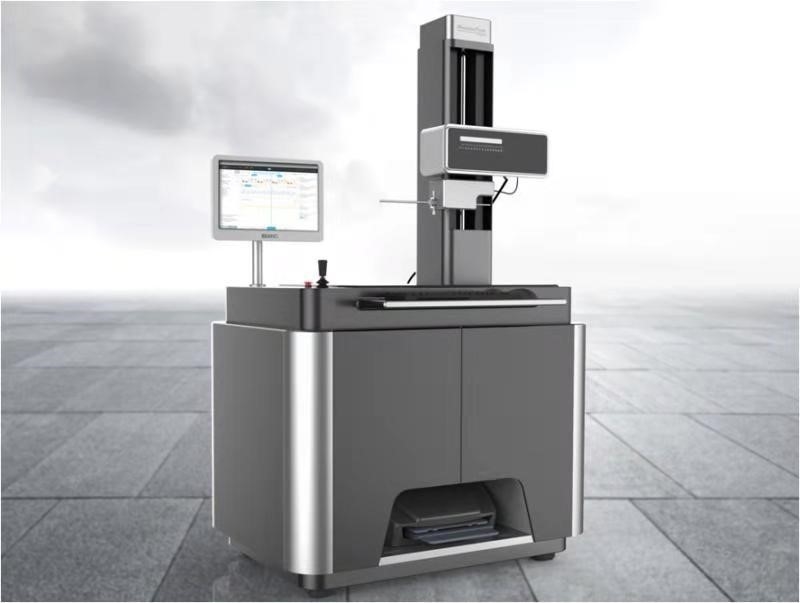

Testador de Contorno de Superfície da Peça com Faixa de Medição de 100mm e Sensor de 30mm

Testador de Contorno de Superfície da Peça com Faixa de Medição de 100mm e Sensor de 30mm
Testador de Contorno de Superfície da Peça com Faixa de Medição de 100mm e Sensor de 30mm Testador de Contorno de Superfície da Peça com Faixa de Medição de 100mm e Sensor de 30mm

Imagem Grande :  Testador de Contorno de Superfície da Peça com Faixa de Medição de 100mm e Sensor de 30mm

Detalhes do produto:
Place of Origin: China
Marca: HUATEC
Certificação: ISO CE GOST
Model Number: SRT-210G
Condições de Pagamento e Envio:
Minimum Order Quantity: 1 set
Packaging Details: Packed in high quality cartons
Delivery Time: 5~10 working days
Payment Terms: L/C, T/T, Western Union,Paypal
Supply Ability: 50 sets per month
Contato

Testador de Contorno de Superfície da Peça com Faixa de Medição de 100mm e Sensor de 30mm

descrição
Product name: Roughness Profiler Contour Tester Measuring Arrange: 100mm
Straightness: 1um/100mm Resolution: 0.05
Destacar:

Testador de contorno de superfície com alcance de 100mm

,

Testador de contorno da peça com sensor de 30mm

,

Ferramenta de medição de superfície não destrutiva

Teste de contorno da superfície da peça com alcance de medição de 100 mm e sensor de 30 mm
Atributos do produto
Atributo Valor
Nome do produto Teste de contorno do perfis de rugosidade
Disponibilização de medições 100 mm
Direcção 1um/100 mm
Resolução 0.05
Descrição do produto

Líneas de superfície da peça de trabalho Elementos de ponto Características ponto a ponto Distância linha a linha Distância localização de cada elemento Teste de contorno de perfil de rugosidade

Características
  • Diferentes tipos de elementos de linha da superfície da peça de trabalho, características dos pontos, distância ponto a ponto, distância linha a linha
  • A localização de cada elemento inclui: distância, paralelismo, ângulo, profundidade do sulco, largura do sulco, raio
  • Análise de retidão, análise de convexidade, análise de perfil e muito mais
Especificações
XI Eixo (braço cruzado)
Disponibilização de medições 100 mm
Direcção 1um/100 mm
Modo de condução Motor de tração directa
Velocidade de movimento 0 ̊10 mm/s (velocidade arbitrária)
Resolução 0.05
Precisão das indicações ±(2,5+2L/100) L é o comprimento de condução(mm)
Direção de medição para trás
Método de medição Regador de grelha
O eixo Z1 (SENSOR)
Faixa de medição 30 mm
Resolução 0.05
Método de medição Sensor holográfico de grelha
Precisão das indicações ± 1,5 + 1,5 + 6 + 50
Movimento da sonda para cima/para baixo Movimento de arco
Direção da sonda para baixo
Modo de elevação da sonda Manual
Força de medição 6mN
Proba Radius:25 (carbide cimentado) comprimento:20mm de diâmetro:2mm
Ângulo de escalada para cima75° para baixo85°
Velocidade de medição 0.1 mm/s4 mm/s (qualquer velocidade)
Eixo Z2 (COLUMNA)
Max. Altura de medição 200 mm
Modo de movimento CNC ou manilha
Velocidade de movimento 0.8 mm/s (qualquer velocidade)
Ferramenta e fixação
Plataforma de regulação bidimensional de precisão X:0 a 25 mm,Y:0 a 25 mm
Plataforma de regulação de ângulo Axial 360 graus, inclinação: ± 45 graus
Ferro em forma de V 60 mm
Sistema de controlo de aquisição
Modo de transmissão do sistema USB e LAN
Resolução do sistema /
Modo de controlo de movimento Acionamento CNC ou manobras
Processamento de dados
Zoom para dentro ou fora Zoom para dentro e para fora com a roda do mouse
Guia Adicionar guias para qualquer área do desenho
Adequação dos dados Quando a peça acabada não puder ser medida de uma só vez, pode ser dividida em várias medições e finalmente mesclada
Remover pontos anormais Manualmente ou automaticamente
Movimento do gráfico arrastar o mouse para se mover livremente dentro das coordenadas do gráfico
Rotação do gráfico Qualquer rotação de ângulo
Zoom Selecione região para ampliar e diminuir
Análise da qualidade do RCP Histograma, distribuição normal.
Modo de saída de arquivo PDF, Excel
Relatório de medição editor pode produzir relatório padrão, e o usuário pode editar relatório de acordo com o requisito
Parâmetros de trabalho
Pressão /
Consumo de ar 30 L/min
Potência 400W,AC220V 50HZ
Condições de trabalho Temperatura:10-30°C; Umidade:<85%
Opcional
Computador pessoal industrial e ecrã de exibição 1
Impressora de saída A4 1
Plataforma de ajuste padrão 1
Bloco de sustentação 1
Bola padrão 1
Testador de Contorno de Superfície da Peça com Faixa de Medição de 100mm e Sensor de 30mm 0 Testador de Contorno de Superfície da Peça com Faixa de Medição de 100mm e Sensor de 30mm 1 Testador de Contorno de Superfície da Peça com Faixa de Medição de 100mm e Sensor de 30mm 2 Testador de Contorno de Superfície da Peça com Faixa de Medição de 100mm e Sensor de 30mm 3 Testador de Contorno de Superfície da Peça com Faixa de Medição de 100mm e Sensor de 30mm 4
