Sistema de detecção de falhas UT ferroviário com carrinho leve, WIFI sem fio e display colorido TFT FD-GT-20

Sistema de detecção de falhas UT ferroviário com carrinho leve, WIFI sem fio e display colorido TFT FD-GT-20
Sistema de detecção de falhas UT ferroviário com carrinho leve, WIFI sem fio e display colorido TFT FD-GT-20 Sistema de detecção de falhas UT ferroviário com carrinho leve, WIFI sem fio e display colorido TFT FD-GT-20

Imagem Grande :  Sistema de detecção de falhas UT ferroviário com carrinho leve, WIFI sem fio e display colorido TFT FD-GT-20

Detalhes do produto:
Place of Origin: China
Marca: HUATEC
Certificação: CE
Model Number: FD-GT-20
Condições de Pagamento e Envio:
Minimum Order Quantity: 1 pc
Preço: USD86440/set - USD87280/set
Packaging Details: Carton packing box
Delivery Time: 10-15 working days after receipt of your payment
Payment Terms: T/T,Paypal
Supply Ability: 5sets/Month
Contato

Sistema de detecção de falhas UT ferroviário com carrinho leve, WIFI sem fio e display colorido TFT FD-GT-20

descrição
Amplifier band: -3dB 1.5MHz～3.0MHz Blocking range: Not bigger than 20mm
Horizontal Linearity error: ≤15% PRF: 400Hz per channel
Displaying Mode: A-scan\B-scan\A+B scan Frequency Range: 1.5MHz～3.0MHz
Gain: 0～80dB
Destacar:

Detector de falhas ferroviário com display colorido TFT

,

Sistema UT de carrinho WiFi sem fio

,

Equipamento de ensaio não destrutivo leve

Sistema de Detecção de Defeitos Ferroviários UT com Carrinho Leve e WIFI Sem Fio com Display Colorido TFT FD-GT-20
Visão Geral do Produto

O detector de defeitos ferroviários HUATEC FD-GT-20 é a terceira geração de produtos totalmente digitais da Goworld, com display colorido TFT e design de carrinho leve para sistemas ferroviários. Em conformidade com o padrão TB/T 2340-2012 UT Rail Tester emitido pelo Ministério dos Caminhos de Ferro (China), este equipamento é capaz de detectar defeitos em trilhos variando de 43~75kg/m em tipo, tornando-o adequado para aplicações ferroviárias, ferroviárias de alta velocidade e metrôs.

Especificações Principais
Atributo Valor
Banda do Amplificador -3dB 1.5MHz～3.0MHz
Faixa de Bloqueio Não maior que 20mm
Erro de Linearidade Horizontal ≤15%
PRF 400Hz por canal
Modo de Exibição Varredura A\Varredura B\Varredura A+B
Faixa de Frequência 1.5MHz～3.0MHz
Ganho 0～80dB
Especificações Técnicas
Canais: 10 canais (9 canais de inspeção e 1 canal de calibração)
Tipo de Sonda: Sondas de elemento duplo com frequências entre 2-2,5 MHz (6×70°, 2×37°, 1×0°)
Receptáculo: BNC
Temperatura de trabalho: -15℃～45℃
Tempo de trabalho: ≥8 horas
Capacidade do tanque de água: ≥20L
Velocidade de detecção de defeitos: Máx. 5,0 km/h
Peso: Aproximadamente 24kg (estrutura), 2,4kg (instrumento ultrassônico)
Principais Características
  • A estrutura do carrinho é compacta, durável e fácil de manter
  • Tanque de água com caixa de ferramentas integrada de grande capacidade
  • Suporte de sonda de elevação integral para fácil remoção e substituição da sonda
  • Tamanho pequeno e portátil com painel de toque industrial triplo
  • Excelentes indicadores de desempenho em conformidade com os padrões relevantes
  • Suporta posicionamento GPS, armazenamento em nuvem de dados e reconhecimento automático de fala
  • Conectividade WIFI sem fio entre o host e o terminal de operação
  • Operação com tela sensível ao toque com interface personalizável
  • Capacidade total de gravação de dados (até 50 km) com funções de exportação e reprodução
Capacidades de Detecção

O sistema FD-GT-20 fornece detecção abrangente de danos a todas as principais partes do trilho:

  • 2×70° sondas digitalizam o lado esquerdo da cabeça do trilho
  • 2×70° sondas digitalizam o meio da cabeça do trilho
  • 2×70° sondas digitalizam o lado direito da cabeça do trilho
  • 2×37° sondas digitalizam a cintura do trilho (rachaduras de parafusos e outras rachaduras oblíquas)
  • 1×0° sonda digitaliza a cabeça do trilho, cintura do trilho, fundo do trilho e rachadura horizontal do furo do parafuso
Componentes do Sistema
Estrutura de Aparência do Carrinho

Design compacto com dimensões gerais de aproximadamente 780mm × 290mm × 1006mm em condições de trabalho.

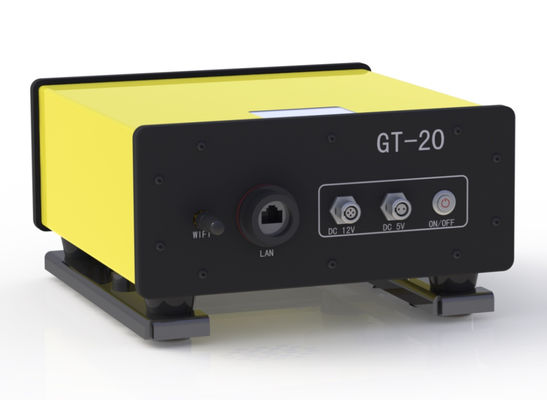

Aparência do Instrumento

Pequeno e portátil com dimensões de 94×222×225mm e peso líquido de cerca de 1,8kg.

Suporte de Sonda Integrado

Todas as sondas estão fechadas na parte inferior do carro, permitindo fácil elevação ou remoção em uma única operação.

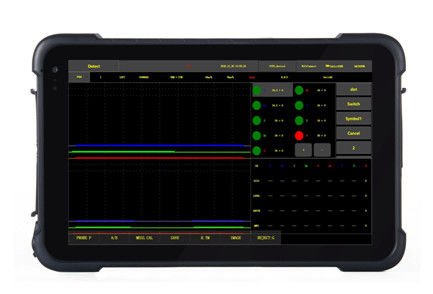

Tablet Industrial Triplo

Tablet com tela sensível ao toque à prova de poeira, à prova d'água e à prova de choque para operação confiável em ambientes hostis.

Sistema de detecção de falhas UT ferroviário com carrinho leve, WIFI sem fio e display colorido TFT FD-GT-20 0 Sistema de detecção de falhas UT ferroviário com carrinho leve, WIFI sem fio e display colorido TFT FD-GT-20 1 Sistema de detecção de falhas UT ferroviário com carrinho leve, WIFI sem fio e display colorido TFT FD-GT-20 2

O sistema FD-GT-20 adota o modo host ultrassônico + terminal de operação com conectividade WIFI sem fio, permitindo a separação homem-máquina de detecção, armazenamento em tempo real de dados online/offline, posicionamento GPS e recursos de armazenamento em nuvem de dados.
