SRT-210G Tester de análise de perfil de contorno de rugosidade com alcance de medição de 100 mm

SRT-210G Tester de análise de perfil de contorno de rugosidade com alcance de medição de 100 mm
SRT-210G Tester de análise de perfil de contorno de rugosidade com alcance de medição de 100 mm SRT-210G Tester de análise de perfil de contorno de rugosidade com alcance de medição de 100 mm

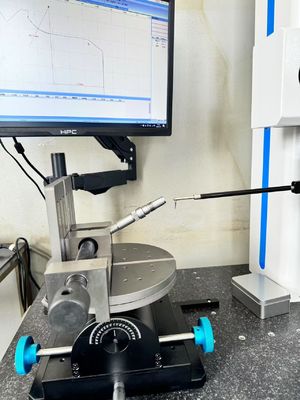

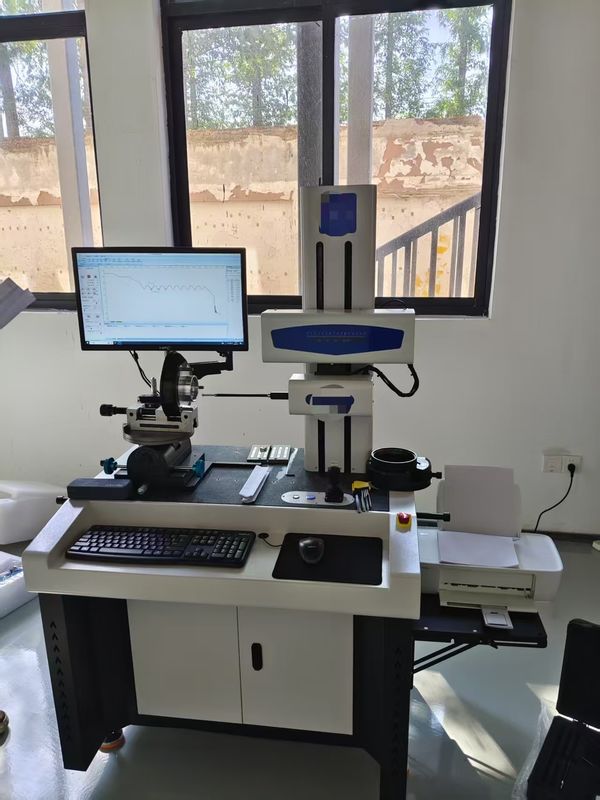

Imagem Grande :  SRT-210G Tester de análise de perfil de contorno de rugosidade com alcance de medição de 100 mm

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: CE
Número do modelo: SRT-210G
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 unidade
Preço: USD14950/set - USD16900/set
Detalhes da embalagem: Caixa de embalagem de cartão
Tempo de entrega: 10-15 dias de trabalho após o recibo de seu pagamento
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 10 conjuntos/mês
Contato

SRT-210G Tester de análise de perfil de contorno de rugosidade com alcance de medição de 100 mm

descrição
Segurança: 1um/100 mm Velocidade do movimento: 0 ~ 10mm/s (velocidade arbitrária)
Precisão da indicação: ±(2,5+2L/100) L é o comprimento de condução(mm) Modo de saída do arquivo: PDF, Excel
Poder: 400W, AC220V 50HZ Consumo de ar: 30L/min
Destacar:

Teste de perfil de contorno de rugosidade

,

Teste de alcance de medição de 100 mm

,

Equipamento de análise de perfis SRT-210G

SRT-210G Testador de Análise de Perfil de Contorno de Rugosidade com Faixa de Medição de 100mm
Especificações Chave
Atributo Valor
Retilineidade 1um/100mm
Velocidade de Movimento 0～10mm/s (velocidade arbitrária)
Precisão da Indicação ±(2.5+2L/100) L é o comprimento de condução (mm)
Modo de saída de arquivo PDF, Excel
Potência 400W, AC220V 50HZ
Consumo de ar 30L/min
Descrição do Produto
Testador de Análise de Perfil de Contorno de Rugosidade SRT-210G
CARACTERÍSTICAS:
  • Vários tipos de elementos de linha de superfície da peça de trabalho, características de ponto
  • Medição de distância ponto a ponto, distância linha a linha
  • Análise de localização, incluindo: distância, paralelismo, ângulo, profundidade da ranhura, largura da ranhura, raio
  • Análise de retilineidade, análise de convexidade, análise de perfil
ESPECIFICAÇÕES:
EIXO XI (Braço Transversal)
Faixa de Medição 100mm
Retilineidade 1um/100mm
Modo de Condução Motor de acionamento direto
Velocidade de Movimento 0～10mm/s (velocidade arbitrária)
Resolução 0.05μm
Precisão da Indicação ±(2.5+2L/100)μm L é o comprimento de condução (mm)
Direção de medição para trás
Método de Medição Régua de Grade
EIXO Z1 (SENSOR)
Faixa de medição 30mm
Resolução 0.05μm
Método de Medição Sensor de grade holográfica
Precisão da Indicação ±(1.5+|6H|/50)μm
Movimento para cima/para baixo da sonda Movimento em arco
Direção da sonda para baixo
Modo de elevação da sonda manual
Força de medição 6mN
Sonda raio: 25μm (carboneto cimentado) comprimento: 20mm diâmetro: 2mm
Ângulo de subida para cima 75° para baixo 85°
Velocidade de medição 0.1 mm/s～4 mm/s (qualquer velocidade)
EIXO Z2 (COLUNA)
Altura máx. de medição 200mm
Modo de movimento CNC ou punho
Velocidade de movimento 0.1～8mm/s (qualquer velocidade)
Ferramenta e fixação
  • Plataforma de ajuste bidimensional de precisão: X:0 a 25mm, Y:0 a 25mm
  • Plataforma de ajuste de ângulo: Axial 360 graus, passo: ±45 graus
  • Ferro em forma de V: 60mm
Sistema de controle de aquisição
  • Modo de transmissão do sistema: USB e LAN
  • Modo de controle de movimento: CNC ou acionamento por punho
Processamento de dados
  • Aproximar ou afastar: Aproximar e afastar com a roda do mouse
  • Guias: Adicionar guias a qualquer área do desenho
  • Ajuste de dados: quando a peça acabada não pode ser medida de uma vez, ela pode ser dividida em várias medições e finalmente mesclada
  • Remover pontos anormais: manual ou automaticamente
  • Mover gráfico: arraste o mouse para mover livremente dentro das coordenadas do gráfico
  • Rotação do gráfico: Rotação em qualquer ângulo
  • Zoom: Selecione a região para aproximar e afastar
  • Análise de qualidade SPC: Histograma, distribuição normal
  • Modo de saída de arquivo: PDF, Excel
  • Relatório de medição: o editor pode emitir um relatório padrão, e o usuário pode editar o relatório de acordo com a necessidade
Parâmetros de Trabalho
  • Consumo de ar: 30L/min
  • Potência: 400W, AC220V 50HZ
  • Condição de trabalho: Temperatura: 10～30℃; Humidade: ＜85%
Acessórios Opcionais:
  • Computador pessoal industrial e tela de exibição DELL: 1
  • Impressora A4 de saída: 1
  • Plataforma de ajuste padrão: 1
  • Bloco de suporte: 1
  • Esfera padrão: 1
SRT-210G Tester de análise de perfil de contorno de rugosidade com alcance de medição de 100 mm 0 SRT-210G Tester de análise de perfil de contorno de rugosidade com alcance de medição de 100 mm 1
