SRT-680G Tester integrado de contorno e ondulação de rugosidade com sensor de grade digital

SRT-680G Tester integrado de contorno e ondulação de rugosidade com sensor de grade digital
SRT-680G Tester integrado de contorno e ondulação de rugosidade com sensor de grade digital SRT-680G Tester integrado de contorno e ondulação de rugosidade com sensor de grade digital

Imagem Grande :  SRT-680G Tester integrado de contorno e ondulação de rugosidade com sensor de grade digital

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: CE
Número do modelo: SRT-680G
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 unidade
Preço: USD21850/set - USD24700/set
Detalhes da embalagem: Caixa de embalagem de cartão
Tempo de entrega: 10-15 dias de trabalho após o recibo de seu pagamento
Termos de pagamento: T/T, Paypal
Habilidade da fonte: 10 conjuntos/mês
Contato

SRT-680G Tester integrado de contorno e ondulação de rugosidade com sensor de grade digital

descrição
X eixo: 200 mm Segurança: 0,6μm /100mm
Sensor Z1 (range): 40 mm ((sincronização do intervalo de rugosidade) Z2 (Altura): 550mm
Precisão linear: ≤±（1+I0.12HI）μm Comprimento da avaliação: λc × 3,4、5、6、7
Comprimento de onda de interrupção: Comprimento de onda de interrupção Velocidade de Medição: 0,02mm a 4,0mm/s
Modo de Medição: Sensor em movimento
Destacar:

Teste de ondulação de rugosidade de contorno

,

Teste de sensores digitais de grelha

SRT-680G Tester integrado de contorno e ondulação de rugosidade com sensor digital de grade
Principais especificações
Atributo Valor
Eixo X 200 mm
Direcção 00,6 μm / 100 mm
Sensor Z1 (intervalo) 40 mm (sincronização da faixa de rugosidade)
Z2 (Alta) 550 mm
Precisão linear ≤ ± 1 + I0,12HI) μm
Duração da avaliação λc × 3,4,5,6,7
Comprimento de onda de corte Comprimento de onda de corte
Velocidade de medição 00,02 mm a 4,0 mm/s
Modo de medição Sensor em movimento
Descrição do produto

OSRT-680G Tester integrado de contorno e rugosidadeÉ um instrumento de medição de precisão concebido para uma análise abrangente da superfície.

Princípio de medição
  • Coordenadas cartesianas com medição de contato do lápis
  • Alta precisão do ar flutuante trilho guia garante a precisão de movimento linear na direção X
  • Sensor digital captura dados de coordenadas Z para medição precisa do perfil
  • Programa de medição MMD baseado em Windows para processamento, impressão e arquivamento de dados
Parâmetros técnicos
Ponto Parâmetro Resolução
Faixa de medição Eixo X: 200 mm 0.1 μm
Direcção 00,6 μm / 100 mm - O que é?
Sensor Z1 (intervalo) 40 mm (sincronização da faixa de rugosidade) 00,05 μm
Furo interno mínimo 30 mm (diâmetros menores possíveis com agulha de medição especializada) - Não.
Medição do arco ≤(1.2+R/8) para uma esfera padrão de 2 mm Arco de amostragem de 120°
Medição do ângulo ≤ ± 1′ para blocos de ângulo de 60°,90° comprimento de amostragem de 5 mm
Medição da rugosidade Valor residual de ruído ≤ 0,005 μm λc:00,08 mm, velocidade 0,1 mm/s
Requisitos de potência AC 220V±10% 50Hz - O que é?
Capacidades de medição
Medição dimensional

Distância horizontal, distância vertical, distância linear, raio e diâmetro

Medição do ângulo

Ângulo horizontal, ângulo vertical, ângulo transversal

Tolerância de posição

Paralelismo e perpendicularidade

Forma de tolerância

Direcção, coroa, perfil de arco circular

Parâmetros de rugosidade

Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rz(jis), Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku, Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc, A1, A2, R, Rx, AR, Rcp, Rmax, Rz-ISO

Parâmetros de ondulação

wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw, c(wmr), wmr(c), wdq

Especificações físicas
Dimensão Produto (mm) Embalagem (mm) Peso (kg) Volume (m3)
Comprimento × Largura × Altura 1400 × 725 × 1740 960 × 960 × 1950 270 (produto), 50 (embalagem) 0.88
Requisitos de utilização
  • Potência: AC 220V ± 10% 50Hz
  • Ambiente: temperatura 10-30°C, umidade relativa < 85%
  • Não há vibrações significativas
  • Requer-se uma ligação à terra independente
Imagens do produto

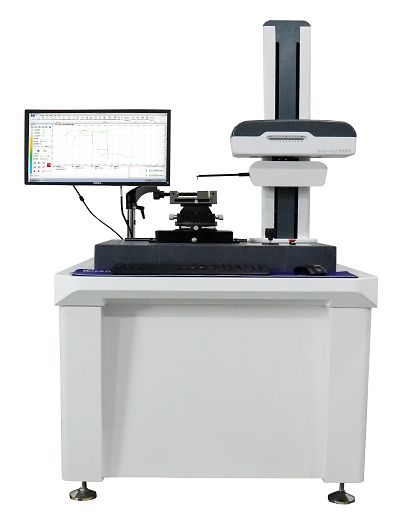

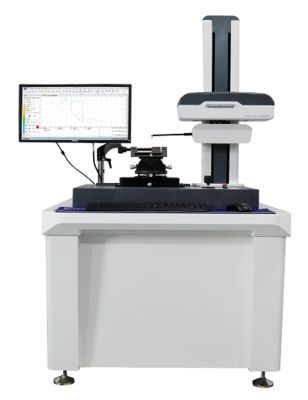

SRT-680G Tester integrado de contorno e ondulação de rugosidade com sensor de grade digital 0 SRT-680G Tester integrado de contorno e ondulação de rugosidade com sensor de grade digital 1 SRT-680G Tester integrado de contorno e ondulação de rugosidade com sensor de grade digital 2 SRT-680G Tester integrado de contorno e ondulação de rugosidade com sensor de grade digital 3 SRT-680G Tester integrado de contorno e ondulação de rugosidade com sensor de grade digital 4
