Robô de Medição de Espessura Ultrassônica Eletromagnética e Corrosão por Rastreamento Magnético TG-M70C para Detecção de Corrosão em Paredes de Placas

TG-M70C Robô de medição de corrosão por rastreador magnético e de espessura por ultra-som eletromagnético para detecção de corrosão de parede de chapas

1- Em breve.Introdução

Este sistemaPode realizar detecção rápida de corrosão de espessura de parede em alta altitude através de sistema de controle remoto.

• Usando a roda de ímã permanente de alta resistência de terras raras, mesmo que haja uma falha de energia inesperada, ela não cairá da superfície detectada.Movimentos verticais e invertidos de várias atitudes na superfície de componentes ferromagnéticos.
• Instalarsonda de espessura eletromagnética ultra-sônica para rastreamento e posicionamento rápidos contra a erosão das paredes
• Análise precisa da área para testar a corrosão da espessura.
• Correspondência entre o visor de escaneamento A e B.
• Equipado com uma câmara de vídeo, a situação em vídeo da superfície inspeccionada pode ser observada em tempo real.
• O sistema de controle remoto para controlar a direção de varredura, e pode ser pré-configurado direção de varredura.
• (Opcional) função de alta temperatura: com função de alerta e proteção de sobre-temperatura, pode realizar a detecção direta de peças de trabalho de alta temperatura dentro de -10 ~ + 150 °C.
• 2Configuração e preço

• Ponto	Nome	Unidade	Quantidade	Observação
  1	Anfitrião de teste ((PC e software)	Conjunto	1
  2	TG-M70C, rastreador magnético de duas rodas (incluído o módulo de medição de vídeo e espessura)	Conjunto	1
  3	Fornecimento de energia e caixa de controlo	Peça	1
  4	Controlador	Peça	1
  5	Mecanismo de marcação de defeito	Peça	1	Opcional
  6	Cabo de controlo de ensaio	metro	30	Pode ser personalizado ≤ 50 m
  7	Prevenção de queda de corda de segurança	metro	30
  8	Outros acessórios (pads de desmontagem magnéticos, etc.)	Conjunto	1
  Total (incluindo IVA, custos de transporte e taxas de formação do pessoal)

• 3.Crawler magnético e hospedeiro
  1. Características funcionais
• ★(Facultativo)Função de alta temperatura:com função de alerta e proteção contra excesso de temperatura (quando a temperatura for superior, lembrará o utilizador de conduzir o arrastador para a zona de temperatura ambiente; após arrefecimento,Lembrar o utilizador de conduzir o rastreador para a zona de alta temperatura e continuar a operação de detecção), pode realizar a detecção direta de peças de trabalho de alta temperatura dentro de -10 ~ + 150 °C.
• ★Câmaras duplas integradas de visão frontal e retrovisão: a posição de inspecção e a rota de inspecção dos componentes aéreos podem ser monitorizadas e ajustadas em tempo real no terreno, garantindo uma trajetória de inspecção controlada.
• Forte sucção magnética, carga pesada, alta segurança: a utilização de uma roda magnética permanente de alta resistência de terras raras, pode ser firmemente adsorvida na superfície de materiais ferromagnéticos (quando estacionária por mão de obra também é difícil de puxar para baixo),Quer dizer...É também equipado com um dispositivo de prevenção de quedas para evitar quedas acidentais.
• Variedade de posturas de movimento: É seguro viajar na superfície de materiais ferromagnéticos em diferentes posturas, tais como vertical, horizontal (acima e abaixo), inclinada e invertida.
• Alta precisão de movimento: adotando o modo de condução de motor duplo de alta potência, pode avançar e recuar e dirigir com precisão; equipado com um codificador de alta precisão pode realizar uma detecção de passo programada precisa a nível milimétrico,e pode definir com precisão o espaçamento passo e curso de avanço longitudinal e recuo.
• Design flexível e engenhoso do corpo: dimensão compacta, pequeno raio de rotação; com uma alça, pode ser facilmente movido, colocado, reciclado.
• ★Função de orientação orientada para o movimento: Com a função de videovigilância macro, pode observar a situação de vídeo da superfície inspecionada no tempo.
• ★Com posicionamento à distância (erro de posicionamento ≤ 30 mm), função de marcação de defeito (opcional), conveniente para repetir a observação de áreas suspeitas.
• ★Com o mecanismo de elevação elétrica da sonda, a sonda pode ser levantada ao atravessar obstáculos como soldaduras e protuberâncias, evitando ser retida.
• O "mecanismo de fixação de varredura" de design profissional garante a estabilidade do acoplamento de viagem e da sonda.
• Com cabos especiais, plugues à prova de explosão e dispositivos de proteção contra vazamentos, tem alta segurança elétrica.
• O EMAT e outros módulos de circuito no corpo do robô são selados em uma caixa protetora para evitar a entrada de água, revestimentos de ferro e outros objetos estranhos.
• O suporte de cabos portátil integra um suporte removível de alta luminosidade (visível à luz solar),painel de controlo industrial de alta definição que tenha em conta o ambiente de funcionamento e as condições de utilização no campo.
• Controle de movimento totalmente programado e processamento sincrono paralelo: dados de ultra-som, dados de imagem e dados de distância de viagem podem ser adquiridos ao mesmo tempo,que podem assegurar a sincronização e precisão dos dados e registos, e melhorar significativamente a eficiência do trabalho.
• O software operacional do computador central tem módulos funcionais para a interação homem-computador, gestão de utilizadores, entrada de parâmetros, geração e saída/impressão de relatórios, manutenção e backup de dados,registos de operações, ajuda online e assim por diante.
  1. Parâmetro técnico
• Host: CPU≥ i5/4GHz quad-core, painel plano industrial de ponta, tela HD de alto brilho de 10,6 polegadas (pode ser personalizada), disco rígido de alta velocidade padrão 500G (expansível), proteção IPX3.
• Cabo de controlo (distância de deslocamento): 30 m (pode ser personalizado ≤ 50 m)
• Movimento em movimento: ajuste da velocidade da terceira marcha (baixa velocidade 20 mm/s, média velocidade 50 mm/s, alta velocidade 100 mm/s), pode viajar rapidamente para a posição de detecção ou recuar para o solo;Capacidade de travessia de obstáculos da escada convexa ≤ 4 mm
• ★Radius mínimo de curvatura da superfície da peça de trabalho R: movimento axial longitudinal externo do tubo ≥ 85 mm, movimento circunferencial externo do tubo ≥ 110 mm;o movimento do eixo longitudinal interno do tubo ≥ 250 mm, o movimento da circunferência interna do tubo ≥ 850 mm; o movimento externo da bola ≥ 150 mm, o movimento interno da bola ≥ 850 mm
• ★Curso do carro (com módulo EMAT incorporado): L395×W150×H145mm, pesando cerca de 7,5 kg
• Controlador: L220×W145×H60mm, tela sensível ao toque de 3,5 polegadas 640×480 pixels, peso cerca de 0,4kg
• Vigilância por vídeo (inspecção visual)
• Fonte de iluminação: fonte de iluminação LED de alto brilho, ajuste de 5 níveis
• ★Camera frontal: CMOS a cores, pixels dinâmicos e estáticos 2 milhões /1920×1080, ângulo de visão máximo de imagem 90°, zoom óptico 10×, plataforma rotativa combinada: rotação para cima e para baixo 180°, rotação para esquerda e direita 60°
• ★Camera traseira: CMOS a cores, pixels dinâmicos e estáticos 3 milhões /2304×1296, ângulo de visão de 90°
• Fornecimento de energia: AC100~240V monofásico, 50/60Hz, consumo de energia ≤ 200VA
• Temperatura -10°C~+50°C, Umidade ≤85%R.H.
• ★(Facultativo)Função de alta temperatura:
• -10°C a +50°C: funcionamento contínuo, sem necessidade de arrefecimento especial
• 50~150°C: suspensão vertical, horizontal, inclinação, posição de mão e outras posições (será bom), cada tempo de trabalho ≤3h @50~100°C, ≤2h @100~150°C, intervalo de arrefecimento ≥1h;posição horizontal propensa (cozimento mais intenso), cada tempo de trabalho ≤ 2h @50~100°C, ≤ 1h @100~150°C, intervalo de arrefecimento ≥ 1h.
• Unidade de medição da espessura EAMT
  1. Características funcionais
• ★Não é necessário polir a superfície, penetrar o revestimento anticorrosivo e a ferrugem e não é necessário o acoplamento.
• ★A medição da espessura pode penetrar na corrosão da superfície, na pintura, na protecção contra corrosão e noutros revestimentos de até 4 mm de espessura.O valor de espessura dos objetos metálicos exibido pelo instrumento não precisa de considerar o cálculo da espessura do revestimento.
• ★A não perpendicularidade de medição (transdutor/sonda na linha normal do objeto a ensaiar) é até ±25^o, o que requer menos perpendicularidade após a colocação da sonda.
• Os resultados da medição da espessura podem ser exibidos na forma de valores digitais, na forma de digitalização A, na forma de imagem de digitalização B baseada no tempo e na forma de imagem de digitalização B baseada na distância (codificador).
• ★Usando um algoritmo inteligente especializado, existem três modos de medição de espessura: modo automático, modo manual de porta única (método de pico único), modo manual de porta dupla (método de pico para pico).Reduz muito a influência dos fatores humanos e simplifica as etapas de operação.
• Base de dados integrada de velocidade de onda de cisalhamento do material básico e pode personalizar o valor da velocidade da onda de cisalhamento.
  1. Parâmetros técnicos
• Medição da espessura: precisão 0,04 mm, faixa de 2 ~ 120 mm (aço)
• ★Distância de trabalho/levantamento: ≤ 4 mm
• ★Não perpendicularidade de medição (normal para o transdutor/sonda em relação ao objeto sob ensaio): ±25^o
• Intervalo de velocidade do som1000~9999 m/s, Incremento de ajuste 1 m/s
• Função de porta: porta automática, porta única manual, porta dupla manual
• Sonda de ultra-som eletromagnético: ímãs fracos ou menos permanentes, a sucção magnética≤15N, circular Φ30 × 44mm de altura, peso≤80g
• Temperatura de funcionamento: -10°C a +50°C
• Software de análise de medições

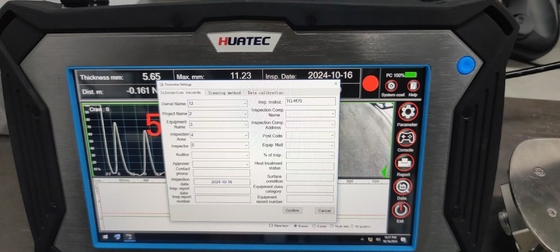

• ★Apresentação simultânea dos resultados da medição da espessura, A, Bs
• Emissão direta de um registo de ensaio, ★lista de valores de espessura, para facilitar a análise e o tratamento dos dados
• Compatível com o sistema operacional Win7~11 (32/64 bits)

•

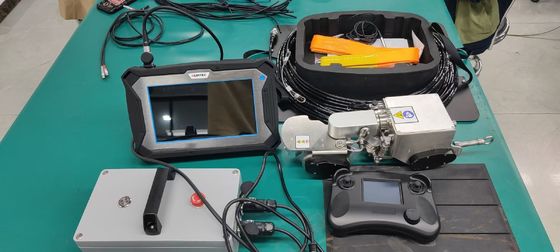

• 4Lista de embalagens
• Anfitrião de teste ((PC e software) 1 conjunto
• TG-M70C, motor de dois volantes

• (Vídeo e módulo de medição de espessura incluídos) 1 conjunto

• Caixa de alimentação e controlo 1 peça
• Controlador 1 peça
• Mecanismo de marcação de defeito 1 peça (facultativo)
• Cabo de controlo de ensaio 1 Conjunto
• Bloco de ensaio padrão (circular de aço carbono Φ20 × espessura 10 mm) 1 peça
• Outros acessórios (pads de desmontagem magnéticos, etc.) 1 Conjunto
• Prevenção de queda de corda de segurança 1 peça
• Manual de utilização1 Livro
• Relatório de ensaio de fábrica1 cópia
• Caixa de transporte antivibração1 peça

•
