Robô de Medição de Espessura Ultrassônica Eletromagnética e Corrosão por Rastreamento Magnético TG-M70C para Detecção de Corrosão em Paredes de Placas

TG-M70C Robô Magnético de Medição de Espessura por Ultrassom Eletromagnético e Detecção de Corrosão em Rastreamento para Detecção de Corrosão em Paredes de Placas

1. Breve introdução

Este sistema não precisa de andaimes, não precisa remover escamas, ferrugem ou tinta, não precisa de acoplante. Ele pode realizar a detecção rápida de corrosão de espessura de parede em alta altitude através do sistema de controle remoto.

• Usando a roda magnética permanente de alta resistência de terras raras, mesmo que haja uma falha de energia inesperada, ela não cairá da superfície detectada. Ele pode realizar movimentos horizontais, verticais e invertidos em várias atitudes na superfície de componentes ferromagnéticos.
• Instalar sonda de espessura ultrassônica eletromagnética para triagem e posicionamento rápidos contra erosão da parede
• Digitalização precisa da área para testar a corrosão da espessura.
• Correspondência de exibição de varredura A e varredura B.
• Equipado com câmera de vídeo, a situação do vídeo da superfície inspecionada pode ser observada em tempo real.
• O sistema de controle remoto para controlar a direção da varredura e pode predefinir a direção da varredura.
• (Opcional) função de alta temperatura: com função de aviso e proteção contra temperatura excessiva, pode realizar a detecção direta de peças de trabalho de alta temperatura dentro de -10~+150℃.
• 2. Configuração e preço

• Item	Nome	Unidade	Quantidade	Observação
  1	Host de teste (PC e software)	conjunto	1
  2	Rastreador magnético de duas rodas TG-M70C (módulo de medição de vídeo e espessura incluído)	conjunto	1
  3	Caixa de controle e fonte de alimentação	Peça	1
  4	Controlador	Peça	1
  5	Mecanismo de marcação de defeitos	Peça	1	Opcional
  6	Cabo de controle de teste	metro	30	Pode ser personalizado ≤50m
  7	Dispositivo de prevenção de queda de corda de segurança	metro	30
  8	Outros acessórios (almofadas de desmontagem magnética, etc.)	conjunto	1
  Total (inclui IVA, custo de envio e taxas de treinamento de pessoal)

• 3.Rastreador Magnético e Host
  1. Características funcionais
• ★(Opcional) função de alta temperatura: com função de aviso e proteção contra temperatura excessiva (quando a temperatura excede, ele lembrará o usuário de conduzir o rastreador para a zona de temperatura ambiente; após o resfriamento, lembrará o usuário de conduzir o rastreador para a área de alta temperatura e continuar a operação de detecção), pode realizar a detecção direta de peças de trabalho de alta temperatura dentro de -10~+150℃.
• ★Câmeras duplas integradas de visão frontal e traseira: a posição de inspeção e a rota de inspeção de componentes aéreos podem ser monitoradas e ajustadas em tempo real no solo, garantindo uma trajetória de inspeção controlável.
• Sucção magnética forte, carga pesada, alta segurança: o uso da roda magnética permanente de alta resistência de terras raras, pode ser firmemente adsorvido na superfície de materiais ferromagnéticos (quando estacionário por força humana também é difícil de derrubar), ou seja, mesmo que a falha de energia acidental não caia. Ele também é equipado com um dispositivo de prevenção de queda para evitar quedas acidentais.
• Variedade de posturas de movimento: É seguro viajar na superfície de materiais ferromagnéticos em diferentes posturas, como vertical, horizontal (acima e abaixo), inclinado e invertido.
• Alta precisão de movimento: adotando o modo de acionamento de motor duplo de alta potência, ele pode avançar e recuar e direcionar com precisão; equipado com codificador de alta precisão pode realizar a detecção de passo programada precisa em nível milimétrico, e pode definir com precisão o espaçamento e o curso do avanço e recuo longitudinais.
• Design de corpo flexível e engenhoso: tamanho compacto, pequeno raio de giro; com uma alça, pode ser facilmente movido, colocado, reciclado.
• ★Função de Orientação de Movimento: Com a função de vigilância por vídeo macro, pode observar a situação do vídeo da superfície inspecionada a tempo.
• ★Com posicionamento de distância (erro de posicionamento ≤30mm), (opcional) função de marcação de defeitos, conveniente para repetir a observação de áreas suspeitas.
• ★Com mecanismo de elevação elétrica da sonda, a sonda pode ser levantada ao cruzar obstáculos, como soldas e saliências, evitar ser retida.
• O "mecanismo de fixação de varredura" projetado profissionalmente garante a estabilidade do deslocamento e do acoplamento da sonda.
• Com cabos especiais, plugues à prova de explosão e dispositivos de proteção contra vazamentos, possui alta segurança elétrica.
• Os módulos de circuito EMAT e outros no corpo do robô são selados em uma caixa de proteção para evitar a entrada de água, limalhas de ferro e outros objetos estranhos.
• O rack de cabos portátil integra um painel de controle industrial removível, de alto brilho (visível à luz solar) e de alta definição que leva em consideração o ambiente operacional e as condições de uso no campo.
• Controle de movimento totalmente programado e processamento síncrono paralelo: dados de ultrassom, dados de imagem e dados de distância de deslocamento podem ser adquiridos ao mesmo tempo, o que pode garantir a sincronização e precisão dos dados e registros, e melhorar muito a eficiência do trabalho.
• O software operacional do mainframe possui módulos funcionais para interação homem-computador, gerenciamento de usuários, entrada de parâmetros, geração e saída/impressão de relatórios, manutenção e backup de dados, logs de operação, ajuda online e assim por diante.
  1. Parâmetro técnico
• Host: CPU≥ i5/4GHz quad-core, painel plano industrial de ponta, tela HD de alto brilho de 10,6 polegadas (pode ser personalizado), disco rígido de alta velocidade padrão de 500G (expansível), proteção IPX3.
• Cabo de controle (distância de rastreamento): 30m (pode ser personalizado ≤50m)
• Movimento de deslocamento: ajuste de velocidade de terceira marcha (baixa velocidade 20 mm/s, velocidade média 50 mm/s, alta velocidade 100 mm/s), pode viajar rapidamente para a posição de detecção ou recuar para o solo; Capacidade de cruzamento de obstáculos de escada convexa ≤4mm
• ★Raio mínimo de curvatura da superfície da peça de trabalho R: o movimento axial longitudinal externo do tubo ≥85mm, o movimento circunferencial externo do tubo ≥110mm; o movimento do eixo longitudinal interno do tubo ≥250mm, o movimento circunferencial interno do tubo ≥850mm; o movimento externo da esfera ≥150mm, o movimento interno da esfera ≥850mm
• ★Corpo do rastreador (com módulo EMAT embutido): L395×W150×H145mm, pesando cerca de 7,5 kg
• Controlador: L220×W145×H60mm, tela sensível ao toque de 3,5 polegadas 640×480 pixels, peso cerca de 0,4 kg
• Vigilância por vídeo (inspeção visual)
• Fonte de iluminação: fonte de iluminação LED de alto brilho, ajuste de 5 níveis
• ★Câmera frontal: CMOS colorido, pixels dinâmicos e estáticos 2 milhões /1920×1080, ângulo máximo de visão de imagem de 90°, zoom óptico de 10×, plataforma giratória combinada: rotação para cima e para baixo 180°, rotação para a esquerda e para a direita 60°
• ★Câmera traseira: CMOS colorido, pixels dinâmicos e estáticos 3 milhões /2304×1296, ângulo de visão de imagem de 90°
• Fonte de alimentação: monofásica AC100~240V, 50/60Hz, consumo de energia ≤200VA
• Temperatura -10℃~+50℃, Umidade ≤85%R.H
• ★(Opcional) função de alta temperatura:
• -10~+50℃: operação contínua, sem necessidade de resfriamento especial
• 50~150℃: vertical, suspensão horizontal, inclinação, parada de mão e outras posturas (será bom), cada tempo de trabalho ≤3h @50~100℃, ≤2h @100~150℃, intervalo de resfriamento ≥1h; posição prona horizontal (a cozedura mais severa), cada tempo de trabalho ≤2h @50~100℃, ≤1h @100~150℃, intervalo de resfriamento ≥1h.
• Unidade de medição de espessura EAMT
  1. Características funcionais
• ★Não há necessidade de polimento da superfície, penetração do revestimento anticorrosão e ferrugem, e não há necessidade de acoplante.
• ★A medição da espessura pode penetrar na corrosão da superfície, tinta, proteção contra corrosão e outros revestimentos com até 4 mm de espessura. O valor da espessura de objetos metálicos exibidos pelo instrumento não precisa considerar o cálculo da espessura do revestimento.
• ★A não perpendicularidade da medição (transdutor/sonda para a linha normal do objeto a ser testado) é de até ±25^o, o que requer menos perpendicularidade após a colocação da sonda.
• Os resultados da medição da espessura podem ser exibidos em forma de valor digital, forma de varredura A, forma de imagem de varredura B baseada no tempo, ★e forma de imagem de varredura B baseada na distância (codificador).
• ★Usando o algoritmo inteligente especializado, existem três modos de medição de espessura: modo automático, modo manual de porta única (método de pico único), modo manual de porta dupla (método de pico a pico). Reduz muito a influência de fatores humanos e simplifica as etapas de operação.
• Banco de dados embutido de velocidade de onda de cisalhamento de material básico e pode personalizar o valor da velocidade da onda de cisalhamento.
  1. Parâmetros técnicos
• Medição de espessura: Precisão 0,04 mm, Faixa 2~120 mm (Aço)
• ★Folga de trabalho / elevação:≤4mm
• ★Não perpendicularidade da medição (normal ao transdutor/sonda em relação ao objeto em teste):±25^o
• Faixa de velocidade do som 1000~9999 m/s, Incremento de ajuste 1 m/s
• Função de porta: porta automática, porta única manual, porta dupla manual
• Sonda ultrassônica eletromagnética: ímãs permanentes fracos ou menos, a sucção magnética≤15N, circular Φ30× altura 44mm, peso≤80g
• Temperatura de trabalho: -10~+50℃
• Software de Análise de Medição
• ★Exibição simultânea de espessura, resultados A, Bscan
• Emitiu diretamente um registro de teste, ★lista de valores de espessura, para facilitar a análise e o processamento de dados
• Compatível com sistema operacional Win7~11 (32/64 bits)

•

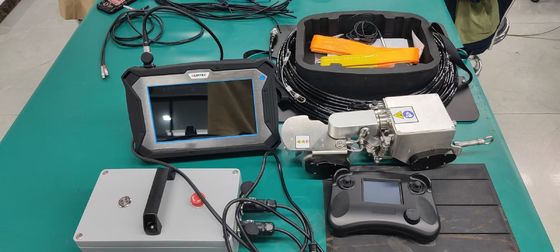

• 4. Lista de embalagem
• Host de teste (PC e software) 1 conjunto
• Rastreador magnético de duas rodas TG-M70C

• (Módulo de medição de vídeo e espessura incluído) 1 conjunto

• Caixa de controle e fonte de alimentação 1 peça
• Controlador 1 peça
• Mecanismo de marcação de defeitos 1 peça (opcional)
• Cabo de controle de teste 1 conjunto
• Bloco de teste padrão (aço carbono circular Φ20 × espessura 10mm) 1 peça
• Outros acessórios (almofadas de desmontagem magnética, etc.) 1 conjunto
• Dispositivo de prevenção de queda de corda de segurança 1 peça
• Manual de operação 1 Livro
• Relatório de teste de fábrica 1 Cópia
• Caixa de transporte antivibração 1 Peça

•
