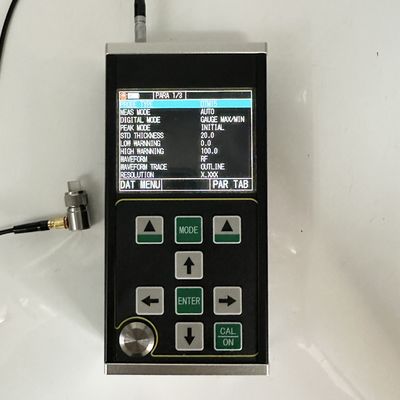

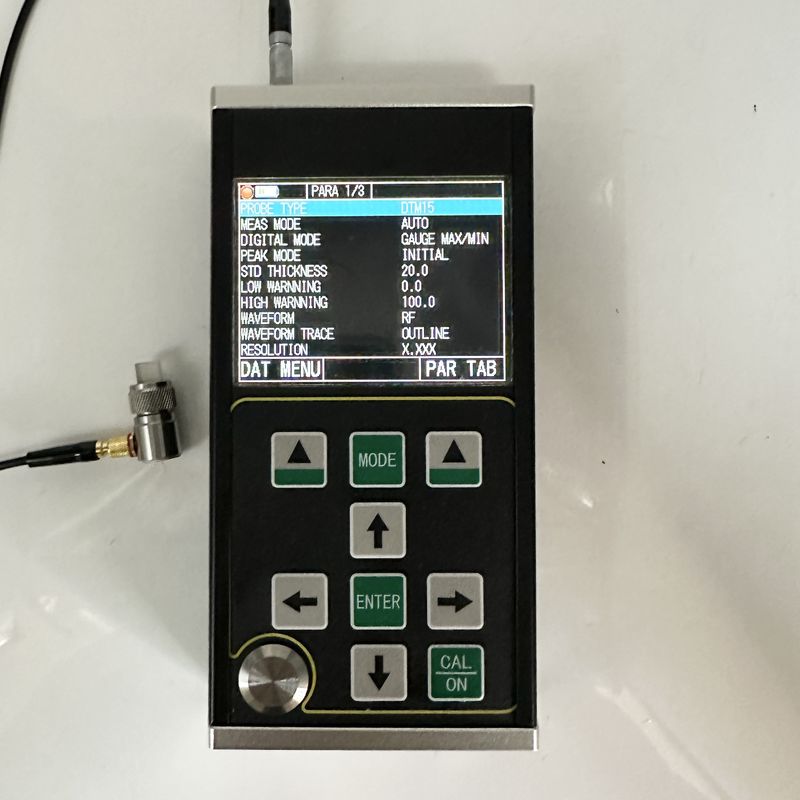

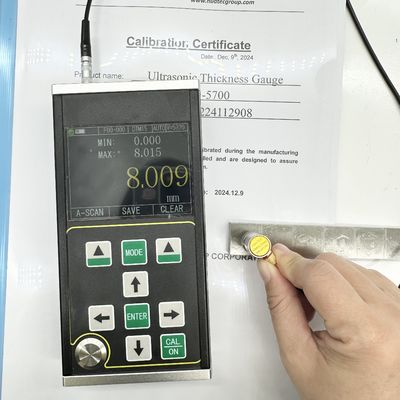

Medidor de Espessura Ultrassônico Digital de Alta Precisão Portátil com Varredura A/B
TG-5700 é um novo tipo de medidor de espessura ultrassônico digital portátil de alta precisão com varredura A/B. Ele adota o princípio da medição de espessura ultrassônica com base na reflexão de pulso. É adequado para a medição da espessura de materiais que podem fazer a onda ultrassônica se propagar neles a uma velocidade constante e obter a reflexão de sua parte traseira. A resolução da medição é de 0,001 mm e a faixa de medição é tão fina quanto 0,15 mm (aço).
Este produto pode medir com precisão placas e peças processadas. Por outro lado, pode monitorar o grau de afinamento de tubos e vasos de pressão em equipamentos de produção após a corrosão durante o uso. Pode ser usado em petróleo, indústria química, metalurgia, construção naval, aeroespacial, energia e outros campos.
Este produto está em conformidade com as seguintes normas: Especificação de Calibração para medidor de espessura ultrassônico (JJF 1126-2004).
Principais Características Funcionais
● Este produto possui modo de varredura A, modo de varredura B e modo de exibição numérica;
● A faixa de medição é ampla, e a tecnologia exclusiva de "eco múltiplo" é adotada para realizar a medição de peças ultrafinas, com uma espessura mínima de medição de 0,15 mm (aço);
● Este produto pode medir a espessura com alta precisão, e a resolução máxima de medição pode atingir 0,001 mm; A resolução de repetição pode atingir ± 0,002 mm;
● Possui as funções de penetração de revestimento e medição de eco a eco, que é usado para medir materiais com camada de tinta e revestimento na superfície;
● Múltiplos modos de medição: os modos mb-e, E-E e me-e atendem à medição de peças de trabalho espessas convencionais; O modo fino realiza a medição de peças finas;
● Modos numéricos incluem: modo de valor de espessura convencional, modo de diferença / taxa de redução e modo de valor máximo;
● Dois modos de ganho: ganho automático / ganho manual;
● Desligamento manual e desligamento automático podem ser definidos, com função de economia de energia;
● Suporta uma variedade de sondas, incluindo sonda de cristal duplo e sonda de cristal único, e suporta sonda de alta frequência de até 20 MHz;
● Suporta armazenamento em massa e pode armazenar 100.000 valores de espessura, 500 grupos de formas de onda de varredura A e 500 grupos de formas de onda de varredura B ao mesmo tempo;
● Tela TFT-LCD colorida de 3,5 polegadas com alta definição de 320x240 (QVGA);
● Possui uma variedade de métodos de calibração, suporta calibração de um ponto, calibração de vários pontos e modos de calibração manual, e pode calibrar a velocidade do som e a posição zero da sonda ao mesmo tempo; Suporta correção de caminho em V da sonda de cristal duplo.
● Suporta a conversão do sistema métrico e britânico; Pode alternar entre unidades de milímetros e polegadas;
● Suporta exibição em inglês.
Materiais Aplicáveis
É adequado para medir a espessura de metais (como aço, ferro fundido, alumínio, cobre, etc.), plásticos, cerâmica, vidro, resina, fibra de vidro e outros bons condutores ultrassônicos.
Princípios Básicos
O princípio da medição de espessura ultrassônica é semelhante ao da medição de ondas de luz. O pulso ultrassônico emitido pela sonda atinge o objeto medido e se propaga no objeto. Quando atinge a interface do material, ele é refletido de volta para a sonda. A espessura do material medido é determinada medindo com precisão o tempo de propagação ultrassônica no material.
Parâmetros de Especificação
*Observação: a empresa se reserva o direito de fazer modificações técnicas sem aviso prévio.
| Item |
TG-5700 |
| Tipo de sonda |
Sonda de cristal único / sonda de cristal duplo |
| Faixa de medição(aço 45#) |
0,15 mm – 1800 mm |
| Estabilidade da indicação |
A tecnologia de cruzamento por zero e eco múltiplo é adotada para garantir que o valor da medição da espessura não seja afetado pela força do eco, coeficiente de atenuação do material, ganho e altura do portão, e possui alta estabilidade e confiabilidade de medição. |
| Frequência de medição |
4Hz,8Hz,16Hz |
| Resolução |
0,1 mm, 0,01 mm, 0,001 mm (0,01 polegada, 0,001 polegada, 0,0001 polegada) |
| Precisão |
0,001 mm |
| Gerador de pulso |
A emissão de onda quadrada negativa é adotada, e a largura e a voltagem do pulso são combinadas automaticamente com a sonda. |
| Faixa de velocidade do som |
400-19999m/s |
| Bloco de calibração |
4 mm(aço) |
| Desligamento automático |
Pode-se escolher 5 minutos, 10 minutos, 20 minutos e desligamento manual. |
| Calibração da sonda |
Calibração de um ponto, calibração de vários pontos |
| ganho |
Controle de ganho automático, controle de ganho manual |
| Faixa de ganho |
0~70dB |
| Modo de detecção |
Radiofrequência (RF), meia onda positiva (POS), meia onda negativa (NEG), onda completa (FULL) |
| Modo de medição |
(1) MB-E: o modo de medição baseado no tempo de trânsito do eco inicial para o primeiro eco inferior; (2) E-E: modo de medição de revestimento de penetração, o eco arbitrário Em–En é opcional; (3) ME-E: modo de medição de eco múltiplo; (4) FINO: modo de medição de parede fina; |
| Modo numérico |
Modo de valor de espessura, modo de diferença / taxa de redução, modo de valor máximo / mínimo |
| Modo de varredura A |
Disponível |
| Modo de varredura B |
Disponível |
| Indicação de acoplamento |
Disponível |
| Indicação da bateria |
Disponível |
| Idioma |
Inglês |
| Unidade |
mm/polegada |
| Operação do menu |
Disponível |
| Função do software |
Configuração dinâmica do portão, configuração de supressão (Blank), configuração de supressão de eco (E-blank), congelamento de eco, tradução e dimensionamento de eco |
| Função de armazenamento |
Pode armazenar 100.000 espessuras (100 grupos, 1000 em cada grupo), 500 grupos de formas de onda de varredura A e 500 grupos de formas de onda de varredura B ao mesmo tempo. |
| Atualização do programa host |
Disponível |
| Exibição |
Tela TFT-LCD colorida de 3,5 "QVGA (320 × 240) |
| Transmissão de dados |
Suporta comunicação serial RS-232 e USB para transmitir dados para o computador. |
| Temperatura de trabalho |
-10℃～＋50℃; Com requisitos especiais, pode atingir - 20 ℃; |
| Tensão de trabalho |
São necessárias quatro pilhas AA nº 5. Quando a energia é insuficiente, há um aviso de baixa tensão. |
| Dimensão geral |
204 x 100 x 36 (mm) |
| Peso total |
310 g (Sem bateria) |
| Bateria |
4 pilhas secas AA |

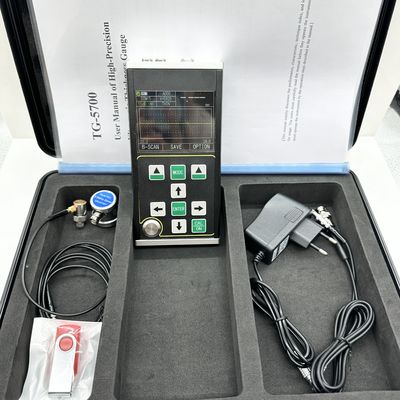

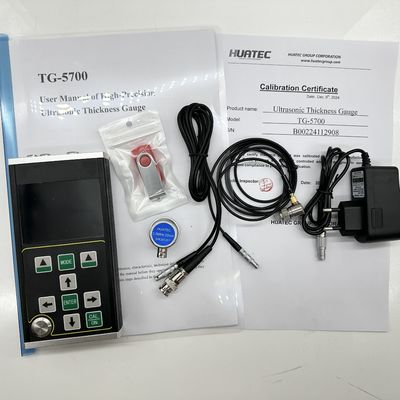

Entrega padrão
Unidade principal TG-5700 1pc
Transdutor de elemento único de 2,5M Φ20, faixa de teste 4-1800mm 1pc
Frasco de acoplante 1pc
Maleta de transporte 1pc
Manual de instruções 1pc
Certificado de calibração 1pc
Acessórios opcionais
Várias sondas com diferentes frequências, sonda única 8mm/10mm/12mm e sondas de espessura ultrassônica TR
Vários blocos de cunha escalonados
Software de dados para PC
Embalagem
Embalagem: Pacote de exportação padrão, cantão
Sonda opcional:
| Sonda de cristal duplo TS400 |
10Mhz |
5mm |
0,5-50mm |
| Sonda de cristal duplo TS500 |
5Mhz |
5mm |
1,0-65mm |
| Sonda de cristal duplo TS510 |
5Mhz |
10mm |
1,0-500mm |
| Sonda de cristal único DTM15 |
15 MHz |
6mm |
0,15-22,5mm |
| Sonda de cristal único DTM7.5 |
7.5Mhz |
6mm |
0,5-22,5mm |
| Sonda de cristal único DTM10 |
10Mh |
6mm |
0,3-22,5mm |
| Sonda de cristal único DTM5 |
5M |
6mm |
1,0-22,5mm |
| Sonda de cristal único BD510 |
10Mh |
10mm |
1-1000mm |
| Sonda de cristal único BD212 |
2MHz |
12mm |
4-1800mm |
| Cabo da sonda de cristal duplo |
|
| Cabo da sonda de cristal único |
|
