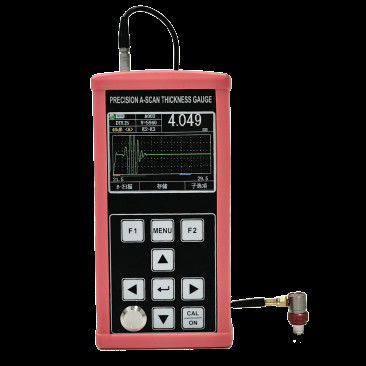

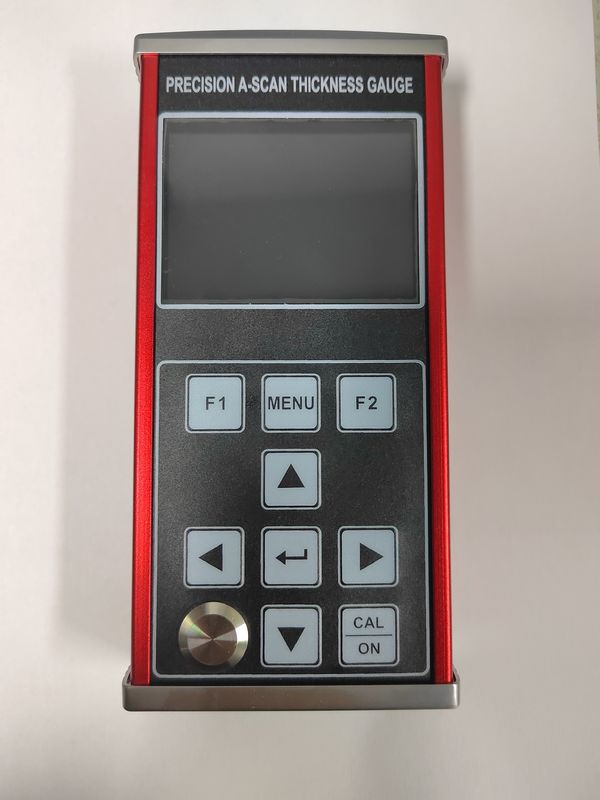

Medidor de espessura de revestimento ultrassônico não metálico portátil TG-6200
Pode medir a espessura do revestimento em vários substratos metálicos, não metálicos (vidro, plástico, compósito, concreto, madeira, etc.)
Resumo
Medidor de espessura de revestimento não metálico portátil com display numérico e função de varredura A/B. O princípio da medição de espessura ultrassônica por reflexão pulsada é aplicável à medição de material de filme ultrafino ou espessura de revestimento que pode fazer com que a onda ultrassônica se propague nele a uma velocidade constante e possa ser refletida de sua parte traseira. A resolução da medição é de 0,001 mm, a faixa de medição é tão fina quanto 0,02 mm, e a espessura do revestimento e do substrato pode ser medida simultaneamente.
Este produto pode ser usado em petróleo, indústria química, metalurgia, construção naval, aeroespacial, energia e outros campos.
Função principal
* Ampla faixa de medição, espessura mínima de medição, revestimento de 20um, espessura máxima de medição de 1800mm;
* Medição de espessura de alta precisão, a resolução de medição mais alta de até 0,001 mm; Resolução repetível de até ±0,002 mm;

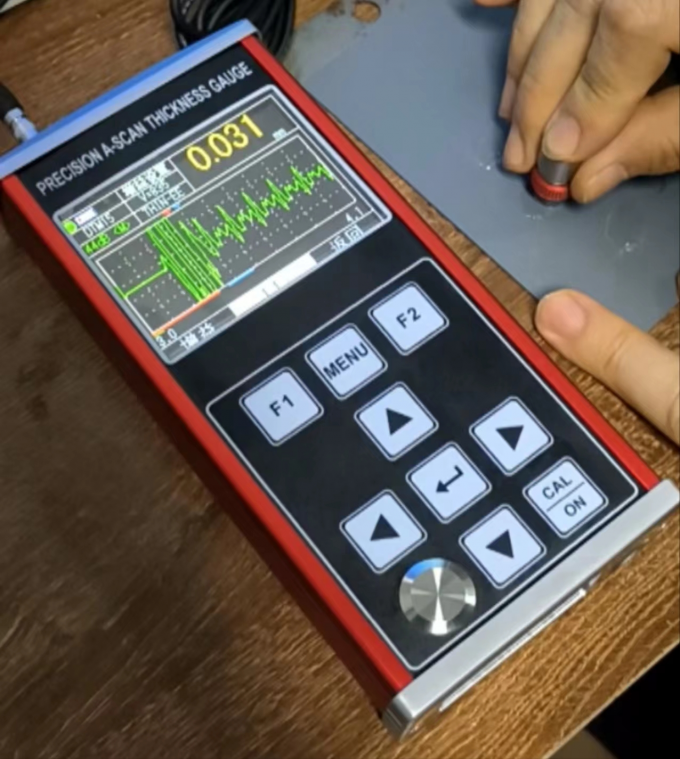

* Modo A-scan, modo B-scan, modo de exibição numérica;
* Com funções de medição através do revestimento e eco a eco para medição de materiais com tinta e revestimentos na superfície;
* A camada de revestimento e tinta em alguns materiais compósitos pode ser detectada de acordo com a velocidade do som diferente do material, e a espessura de cada camada de mais de 10 materiais multicamadas pode ser medida ao mesmo tempo, e o valor da espessura de cada camada pode ser alternado sob o mesmo eco;
* Uma variedade de medições: THIN, MB-E, E-E, modo automático para atender à medição convencional de peças de trabalho espessas; Modo THIN E-E para medição de revestimento fino;
* Os modos numéricos incluem modo de valor de espessura convencional, modo de taxa de diferença/redução e modo de valor máximo;
* Modo de ganho: ganho automático/ganho manual;
* Desligamento manual e desligamento automático podem ser definidos, com função de economia de energia;
* Pode usar uma variedade de diferentes especificações de sondas, sondas duplas e sondas de cristal único, até suportar sondas de alta frequência de 20Mhz;
* Suporte de armazenamento de grande capacidade, pode armazenar simultaneamente 100.000 valores de espessura, 500 grupos de forma de onda de varredura A e 500 grupos de forma de onda de varredura B;
* Possui uma variedade de métodos de calibração, suporte de calibração de um ponto, calibração de vários pontos e modo de calibração manual, pode calibrar simultaneamente a velocidade do som e a posição zero da sonda; Suporte de calibração de caminho V.
* Conversão imperial; Milímetros e polegadas podem ser alternados;
* Exibição em chinês e inglês;
Material aplicável
Meça a espessura do revestimento em substratos metálicos e não metálicos (vidro, compósito, plástico, concreto, madeira, etc.)
Adequado para medir a espessura de metais (como aço, ferro fundido, alumínio, cobre, etc.), plásticos, cerâmicas, vidro, resina, fibra de vidro e outros bons condutores ultrassônicos.
Princípio básico
O princípio da medição de espessura ultrassônica por reflexão pulsada é aplicável à medição de material de filme ultrafino ou espessura de revestimento que pode fazer com que a onda ultrassônica se propague nele a uma velocidade constante e possa ser refletida de sua parte traseira.
Parâmetro de especificação
| item |
TG-6200 |
| Tipo de sonda |
Cristal único/cristal duplo |
| Faixa de medição |
20um – 1800mm |
| Frequência de medição |
4Hz,8Hz,16Hz |
| Resolução |
0,1 mm,0,01 mm,0,001 mm(0,01 polegada,0,001 polegada,0,0001 polegada) |
| Gerador de pulso |
Emissão de onda quadrada negativa, largura e voltagem do pulso são combinadas automaticamente com a sonda |
| Faixa de velocidade do som |
400-19999m/s |
| Bloco de calibração |
4mm (aço) |
| Desligamento automático |
Você pode escolher 5 minutos, 10 minutos, 20 minutos, desligamento manual |
| Calibração da sonda |
Calibração de um ponto, calibração de dois pontos, calibração manual |
| ganho |
Ganho automático, ganho manual |
| faixa de ganho |
0~80dB |
| Modo de detecção |
RF, meia onda positiva POS, meia onda negativa NEG, onda COMPLETA |
| Modo de medição |
(1) Thin-EE: modo de revestimento de filme FINO (2) MB-E: transmitir pulso de onda inicial para um único eco; (3) E-E: Através da medição do revestimento, eco EM-EN opcional; (4) THIN: modo de medição de parede fina |
| Modelo numérico |
Modo de valor de espessura, modo de taxa de diferença/redução, modo máximo/mínimo |
| Modo A-Scan |
suporte |

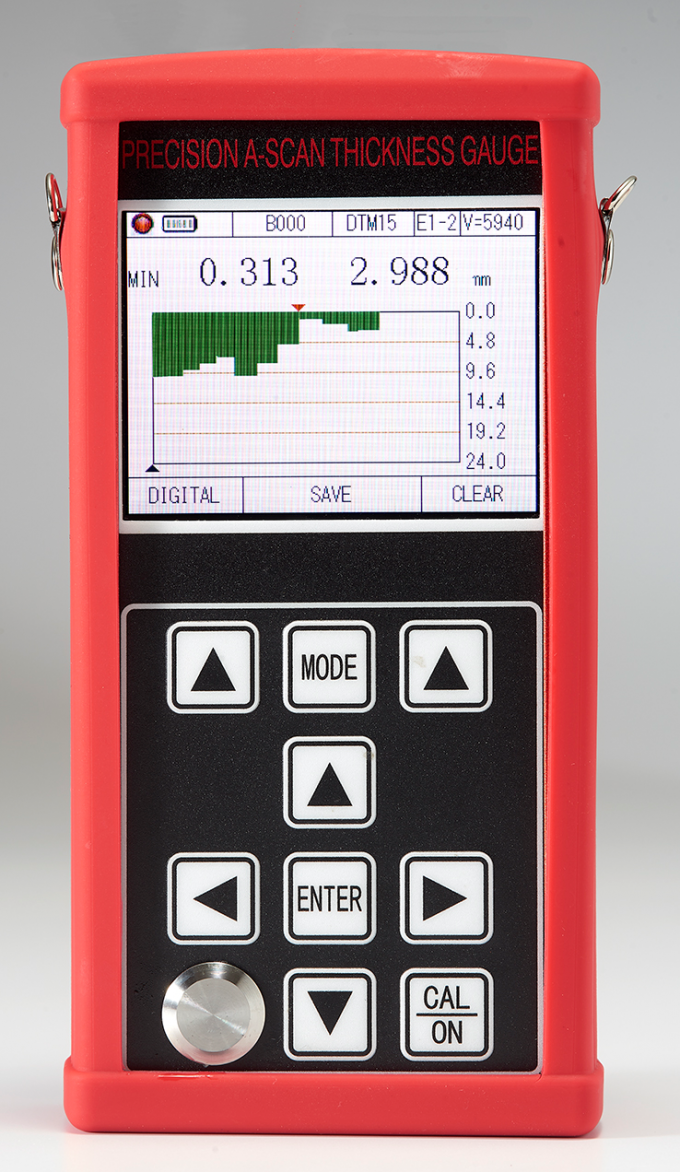

| Modo B-Scan |
suporte |
| Indicação de acoplamento |
suporte |
| Indicador de bateria |
suporte |
| Idioma |
Inglês |
| unidade |
mm/polegada |
| Operação do menu |
suporte |
| Função do software |
Configurações de portão dinâmico, configurações de supressão (Em branco), configurações de supressão de eco (E-Blank), congelamento de eco, Pan e zoom de eco |
| Função de armazenamento |
Ao mesmo tempo, 100.000 espessuras (100 grupos, cada grupo de 1000), 500 grupos de formas de onda de varredura A e 500 grupos de formas de onda de varredura B são suportados |
| Atualização do programa host |
Suporte para atualização do programa host |
| Tela de exibição |
Tela colorida verdadeira de 3,5" |
| Transmissão de dados |
Suporte para comunicação USB, transferência de dados para o computador |
| Temperatura de operação |
-10℃ ~ +50℃, com requisitos especiais de até -20℃ |
| Tensão de operação |
3pcs pilhas de íon de lítio nº 5 com um aviso de baixa tensão quando baixo |
| Dimensão geral |
184 x 85 x 32 (mm) |
| Peso da máquina |
250 g (bateria não incluída) |
| Configuração padrão |
máquina principal e 1pc sonda especial para revestimento
Bateria de lítio nº 5 3, um carregador, um conjunto de arquivos aleatórios, estojo de instrumento à prova de choque e à prova d'água 1
|
