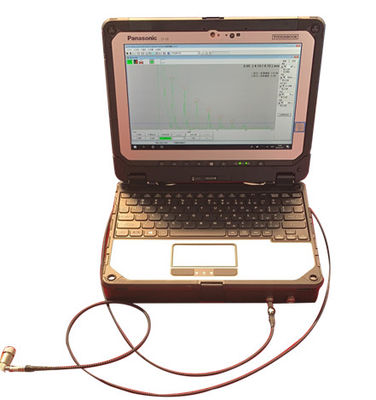

Parâmetros técnicos
1Temperatura de armazenamento: -51 + 71 ° C
2Temperatura de trabalho: -29 + 63 ° C
3Dimensões externas: 25 × 183 × 85 mm
4Peso: aproximadamente 1,98 kg
5Nível de protecção: satisfaz o padrão militar MIL-810G dos EUA, e os níveis à prova d'água e de poeira atingem o padrão IP65
Resistente a sismos/impactos/resistente a altas temperaturas, superando o teste de queda de 120 cm, teclado à prova d'água
6Resistência ao impacto: máximo 0,15 gramas/11 milissegundos, em conformidade com a norma IEC60068-2-27.
7Resistência a vibrações: 5-150 Hz, máximo 2 gramas, 1 oitava por minuto, em conformidade com a norma IEC60068-2-6Fc

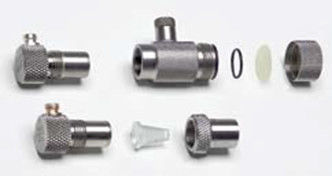

8Interface da sonda: LEMO 00 ou Microdot
9Interface de entrada/saída do dispositivo: porta de autocarro de expansão
10Interface de alimentação: adaptador de energia
11USD: 3.0
12Fornecimento de energia de trabalho Tensão de trabalho: 5 V CC, fornecida através da interface integrada do computador
13Fornecimento de energia do codificador: fonte de alimentação externa 100-230 volts; potência AC; potência máxima 5W
14Consumo de energia: consumo máximo de energia 2,5 W
15Tipo de pulso ultrasónico: pulso de onda afiada
16Frequência repetitiva PRF: valor máximo 1000 Hz, 3 modos (dependendo da faixa de calibração), faixa de ajuste contínuo 8-1000 Hz, sequência de pulsos descontínuos, tensão de excitação: máximo 400 V
17. condensador de carga: 1 nF, 220 pF
18. Tempo de ascensão da onda inicial: < 15nS
19Ni: 50 ohms, 1000 ohms
20. Modo da sonda (TR): ligado/desligado, penetração
21. Configurar e avaliar a gama de calibração: mínimo 0-2,5 mm, 0-0,1 polegadas (em aço); máximo 0 a 9700 mm, 0 a 381 polegadas (em aço)
22.Faixa de velocidade do som: 500~15000 m/s, 0,02~0,59 "/ μ S; Tem uma lista completa e editável de materiais
23. Deslocamento do pulso: -10 ~ 1500 mm; - 0,39 ~ 50 " (em aço)
24. Retardo da sonda: 0~100 μS
25Faixa de frequências: 0,5 a 20 MHz (-3 dB); 4 filtros
26Intervalo de frequência de repetição: 1-1000 Hz; Ajustável automática ou manualmente
27- Ganho: 110 dB, passo ajustável 0,5/1/2/6 dB
28Modo de funcionamento: tipo de reflexo de pulso, duplo cristal, com este último penetrante
29Detecção: onda completa, meia onda positiva, meia onda negativa, radiofrequência RF (máximo 150 mm/5,9 "em aço)
30Supressão: 0-90% linear
31DAC/TCG: DAC tem um máximo de 16 pontos de dados (refletor de referência), uma gama dinâmica de 37 dB e uma inclinação máxima de 6 dB/μ S; 3 curvas ajustáveis;Conversível para o modo TCG (correção do ganho de tempo) (limite de registo horizontal)· Cumprir as normas nacionais e internacionais de ensaios
32. DGS: DGS registra a curva de tamanho de refletividade equivalente efetiva de todas as sondas com função DGS; Pode ser definido como DAC ou TCG; O método de avaliação pode ser exibido como um valor dB relacionado com a curva,Diâmetro equivalente ou nível de avaliação (JIS); atenuação da velocidade do som e correção da transmissão; os reflectores de referência podem ser selecionados como buracos de fundo plano, buracos horizontais,ou grandes fundos planos
33Portão de monitorização: 2 portões de monitorização independentes, com largura de portão superior ao intervalo máximo de calibração; Avaliação baseada em A-scan; Alarme de portão: fechado, síncrono, assíncrono; Lógica:e/ou alarme acústico
34- Medição de distância: pode medir a distância entre o lado da onda ou o pico do eco num portão independente (portão A ou B) e o ponto zero;Ou medir a diferença de distância entre os ecos entre os portõesPorta B - Porta A
35. Resolução de medição: O caminho sonoro máximo/grau ao longo do tempo é de 12,6 mm: 0,01 mm; Ou 0,2% da largura de tela inteira
36Resolução vertical: 0,5% da altura do ecrã completo ou 0,2 dB
37. Digitalização por digitalização: 1024 × 1024 pixels
38. Congelamento do ecrã: congelamento estático A-scan, congelamento dinâmico A-scan (pico, sinal dinâmico em tempo real), com um congelamento médio de 2-3 ciclos de pulsos de ultra-som
39Comparação de eco: exibição simultânea do sinal dinâmico actual e do sinal A-scan acedido
40Língua: Alemão, Inglês, Francês, Espanhol, Chinês, Japonês
41- Unidade: milímetros, polegadas, sutil
42. Armazenamento de dados: O banco de dados pode salvar e gerenciar configurações de instrumentos, tarefas de teste e resultados de teste; Incluindo A-scan, DAC e anotação de texto; E importar planilha do Microsoft Excel;A capacidade de armazenamento é limitada pelo tamanho do disco rígido.
