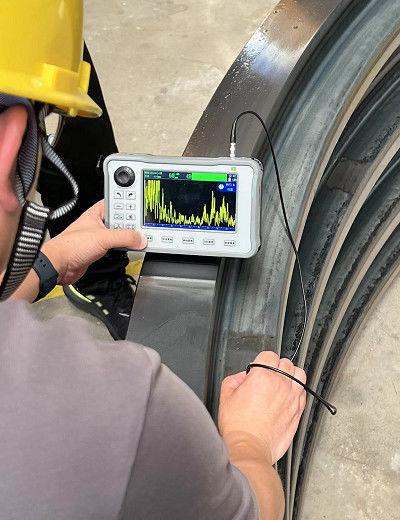

TG-8000 Teste de profundidade por ultra-som para camada endurecida por indução
História:
O tratamento de endurecimento de superfície pode melhorar a resistência ao desgaste e a resistência à fadiga dos componentes sujeitos a tensão dinâmica.profundidade endurecidaA profundidade da camada endurecida é um importante indicador de qualidade no processo de tratamento de endurecimento de superfície.A qualidade do processo de endurecimento só pode ser assegurada através de métodos de ensaio aleatórios.Este método não só danifica os componentes, perde tempo, mas também tem um alto custo.
|
Desempenho de detecção de profundidade de camada endurecida
|
Objeto a medir |
Profundidade da camada endurecida por indução |
| Faixa de medição |
0.7 ¢ 15 mm |
| Resolução de medição |
0.1 mm |
| Repetibilidade das medições |
± 0,1 mm ((por local) |
| Sensibilidade |
80 dB ou mais (banda estreita de 5 MHz) |
| Ganho ajustável |
Max 120 dB Min 0,1 dB pitch |
| Frequência central de recepção de amplificação |
1-20 MHz |
| Linearidade vertical |
Dentro de ±2,8% |
| Linearidade horizontal |
Dentro de ± 0,6% |
| Carregador AC |
Entrada de carregamento rápido AC 65W 100 ?? 240V±10% 50/60Hz±3Hz |
| Bateria |
Bateria de iões de lítio |
| Tempo de carga |
1.5h |
| Tempo de funcionamento |
Cerca de 12h ((Varia dependendo das condições de utilização do utilizador) |
| Temperatura ambiente |
0°50°C ((durante a operação) -20°60°C ((durante a armazenagem) |
| Dimensão do ecrã |
5Ecrã LCD HD de 0,0 polegadas |
| Dimensões externas ((mm),peso ((g) |
183 mm ((W) × 113 mm ((H) × 45 mm ((D) 780 g |
| Interface externa |
Cartão de memória SD |
| Porta de transmissão de dados tipo C |
Solução:
A nossa empresa utiliza um método ultrassónico rápido e não destrutivo para medir a profundidade das camadas endurecidas.e garantir que o produto é sempre de alta qualidade ajustando o processo de produção no tempoO instrumento pode otimizar os parâmetros de fabrico, encurtar o tempo de inatividade da máquina após a substituição do sensor indutivo,Realizar a função de controle de fabricação rápida e boa gestão da qualidade.
O nosso equipamento:
O dispositivo utiliza o seguinte princípio: a camada endurecida quase não tem resistência às ondas ultra-sônicas,enquanto os materiais que não foram submetidos a tratamento de endurecimento irá dispersar uma grande quantidade de ondas ultrasônicasO sistema de detecção registra o sinal de retrodispersão e processa-o com os nossos elementos de medição electrónicos.a profundidade de endurecimento final do material pode ser obtida.
Características
● O equipamento de medição pode ser integrado no processo de produção.
● A precisão da medição é muito elevada: o erro na determinação do valor da profundidade da superfície é de cerca de ± 0,1 mm (método metalográfico)
● Obter rapidamente os resultados das medições: cada medição demora apenas alguns segundos.
● Um grande número de peças pode ser avaliado muito rapidamente.
● Usando diferentes cunhas, peças de diferentes tamanhos podem ser medidas.
● O dispositivo pode mover-se livremente (peso total: 780 g).
● Os parâmetros podem ser facilmente ajustados de acordo com as exigências do cliente.
Parâmetros técnicos
● Transdutor de pulso ultra-sônico
● Frequência de recepção ultrasônica:1 ¢20 MHz.
● Dois canais de recepção e de envio.
●Processamento do envelope do sinal.
● A ligação acústica é obtida através de cunhas especiais.

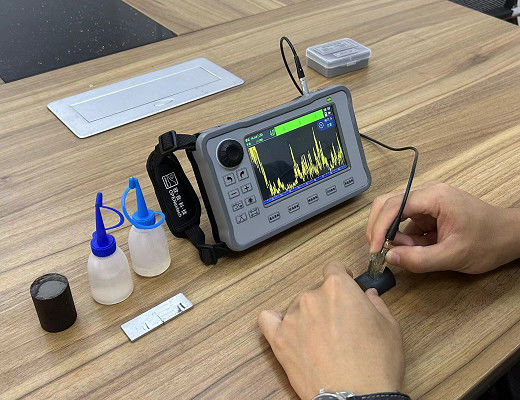

Configuração padrão
| Número de série |
Nome |
Quantidade |
| 1 |
Anfitrião |
1 |
| 2 |
Proba |
1 |
| 3 |
Linha de sonda |
1 |
| 4 |
Cune |
1 |
| 5 |
Carregamento rápido |
1 |
| 6 |
Agente de acoplamento de frasco dividido e amostra de calibração |
Cada 1 |
| 7 |
Cabo de alimentação |
1 |
| 8 |
Manual |
1 |
| 9 |
Certificado |
1 |
| 10 |
Cartão de garantia |
1 |
Configuração opcional
Blocos de cunha que podem ser personalizados para caber em diferentes formas de peça de trabalho
