Sistema de Medição de Espessura por Corrosão e Fluência Magnética para Cabo de Controle de Detecção de 25m com Velocidade de Medição de 16-1 vezes/s

Sistema de medição de espessura de corrosão por fluência magnética

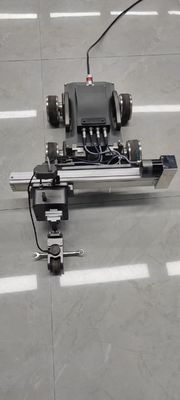

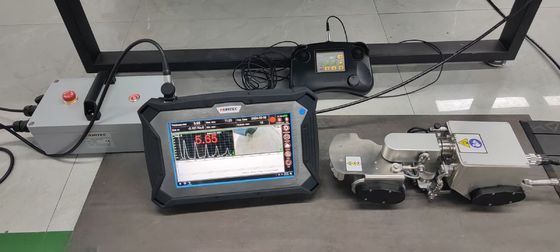

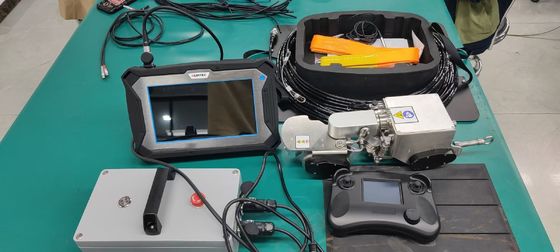

1. Configuração

2. Breve introdução

• Este sistema fazNão precisa de andaimes, não há necessidade de polir a camada anti -séptica, sem nenhum agente de acoplamento. Pode realizar uma rápida detecção de corrosão da espessura da parede de alta altitude através do sistema de controle remoto.
• Usando a roda de ímã permanente de alta resistência à terra rara, mesmo que haja uma falha de energia inesperada, ela não cairá da superfície detectada. Ele pode realizar movimentos horizontais, verticais e de multi-atitude invertidos na superfície dos componentes ferromagnéticos.
• Instale a sonda de espessura ultrassônica eletromagnética para triagem rápida e posicionamento contra a erosão da parede
• Examinar a área para testar a corrosão da espessura.
• Combinando uma exibição de varredura e digitalização B
• Equipado com câmera de vídeo, pode observar o hábil a situação em vídeo da superfície inspecionada.
• O sistema de controle remoto para controlar a direção de varredura e pode ser uma direção de varredura predefinida.

3Caracteres de rastreador magnéticos de duas rodas

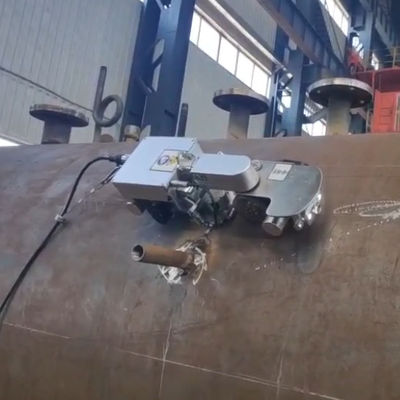

O rastreador magnético de duas rodas é um instrumento avançado que pode transportar uma variedade de equipamentos de teste não destrutivos. Atualmente, acumulou um grande número de experiências de liquidação no local em muitos campos, como petroquímicos, inspeções especiais de maconha e energia elétrica. Ele pode transportar ultrassom eletromagnético no fundo do tubo, cotovelo ou três ligações e outras corrosões, erosão áreas mais graves para fazer inspeção ou medição de espessura de varredura B, o campo da indústria chamado especialista em detecção de corrosão de tubulação

O rastreador magnético de duas rodas possui as seguintes características: estrutura compacta, alta flexibilidade, sucção magnética, alta precisão de controle, tecnologia de detecção avançada, detecção de vídeo compatível e mecanismo de levantamento de sonda exclusivo. Para a detecção automática de corrosão de tubos, recipientes e placas


1) Estrutura compacta e alta flexibilit

O design compacto e requintado permite executar facilmente a detecção de corrosão para vários tipos de tubos e vasos ferromagnéticos. As rodadas magnéticas são de 350 mm (comprimento) × 140mm (largura) × 130 mm (altura) e pesa menos de 5,5 kg. A estrutura exclusiva de duas rodas permite andar livremente em tubos com um mínimo de 100 mm. O raio de giro mínimo é de 400 mm e o cotovelo com um raio mínimo de flexão de 100 mm pode ser facilmente passado. Portanto, o escopo do movimento e varredura de rastreamento magnético de duas rodas foi bastante expandido.

2) Sucção magnética super

Em termos de design, usa ímãs magnéticos de terras raras para fazer ímãs permanentes de alta resistência em duas rodadas de escaladas magnéticas. Mesmo que ocorra uma falha acidental de energia, não há perigo de o corpo do veículo cair da superfície detectada. Portanto, o rastreador magnético de duas rodas pode executar com segurança a varredura de postura horizontal, vertical e invertida. A carga vertical máxima do rastreador magnético de duas rodas é de 5 kg, o que significa que não afetará nenhum movimento vertical ao arrastar o peso de 5 kg.

3) alta precisão de controle

A velocidade de rastreador magnética de duas rodas é de 0 a 6m/minuto e pode encaminhar a uma velocidade constante, pelo codificador de precisão pode atingir a função de definir a lacuna de detecção, pode alcançar melhor as necessidades de detecção do usuário. Por exemplo, o cliente precisa executar um processo de detecção de lacunas a cada 50 mm em um ponto na parte traseira do cotovelo: o controlador pode ser programado e a escalada magnética de duas rodas pode ser operada e inspecionada a cada 50 mm. Melhore a eficiência e a precisão da detecção.

1Parâmetros técnicos

L ★Cabo de controle de detecção:25m

l ★ O raio mínimo de curvatura na superfície do objeto é medido: o eixo longitudinal ≥50 mm e a circunferência≥125mm

l Medição de espessura:Precisão 0,04 mm, variação de 2 ~ 120 mm (aço)

L ★ Liberação / elevação do trabalho: ≤4mm

L ★ Medição não perpendicularidade (normal ao transdutor/sonda em relação ao objeto em teste): ± 25^o

l Frequência de excitação:3,0 ~ 5,0MHz, velocidade de medição: 16 ~ 1 vezes/s

l Faixa de velocidade de som: 1000 ~ 9999 m/s, Incremento de ajuste: 1 m/s

L Função do portão: portão automático, portão único manual, portão duplo manual

L ★Monitoramento de vídeo: as câmeras duplas de visão frontal e traseira, pixels dinâmicos e estáticos são 3 milhões /2304 × 1296

L Sonda magnética de temperatura normal: ímãs fracos ou menos permanentes, a sucção magnética≤15n, circular φ30 × High 44mm, peso≤80g

L ★ Tamanho e peso do corpo do dispositivo de rastreamento (aprox.): L380 × W130 × H120mm, 6kg

l Temperatura de trabalho: -10 ~+50 ℃

2Software de análise de medição

l Dostragem simultânea de espessura, A, B Resultados

l emiti diretamente um registro de teste, ★ Lista de valor de espessura, para facilitar a análise e processamento de dados

L ★ Compatível com o sistema operacional Win7/10 (32/64 bits)
