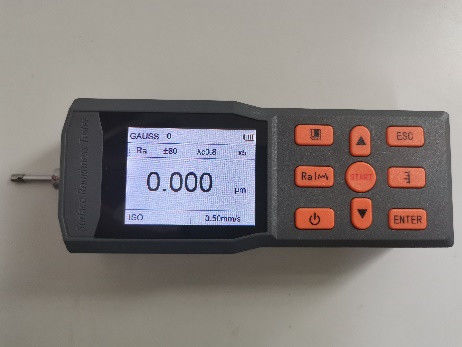

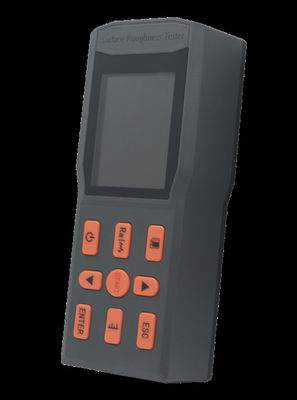

SRT-6450 Medidor de rugosidade de superfície com ecrã digital portátil
1.Visão geral do produto
Este instrumento de medição da rugosidade da superfície é um dispositivo portátil adequado para ambientes de produção e necessidades de medição móvel.,Calcular os parâmetros correspondentes com base nas condições de medição seleccionadas e exibir todos os parâmetros de medição e gráficos de contorno no ecrã.Este instrumento pode medir os principais parâmetros das mais recentes normas internacionais e adere plenamente e rigorosamente às normas internacionaisOs parâmetros de medição cumprem a norma nacional GB/T3505 "Especificações técnicas geométricas dos produtos - Terminologia,Definições e parâmetros da estrutura de superfície do método de contorno da estrutura de superfície" e são compatíveis com as normas dos Estados UnidosA norma é aplicável a várias peças usinadas, indústrias de transformação mecânica, inspecção,Inspecção de mercadorias e outros departamentos, especialmente adequado para inspecção in situ de peças de grande porte e linhas de produção, bem como verificação externa por inspecção, metrologia, inspecção de mercadorias e outros departamentos,sem causar danos às peças de trabalho.
Intervalo de medida da peça: plano, superfície circular exterior, superfície cónica, buraco interno, ranhura, superfície curva, etc. (Precisam de ser medidas superfícies especiais com sensores adequados).
2.Parâmetros técnicos
| Nome |
Conteúdo |
| Faixa de medição |
Eixo Z (vertical) |
200 μm; |
| Eixo X (horizontal) |
17.5mm ((0.71 polegadas); |
| Resolução |
Eixo Z (vertical) |
0.002μm±20μm; |
| 0.004μm±40μm; |
| 0.008μm±80μm; |
| Ponto |
Parâmetros |
Ra Rz Rq Rt;
Rv R3z R3y Rz(JIS);
R Rsk Rku Rsm Rmr;
|
| Padrão |
ISO4287 Padrão Internacional ANSI B46.1 Padrão americano
DIN4768 Norma alemã JIS B601 Norma japonesa
|
| Gráfico |
Curva da relação de suporte, rugosidade, forma de onda de filtragem |
| Filtro |
RC,PC-RC,Gauss,DP; |
| Comprimento da amostragem (lr) |
0.25,0.8,2.5; |
| Duração da avaliação (ln) |
Ln=lr×n n=1 ̇5; |
| Sensor |
Princípio de medição |
Indutor diferencial de deslocamento |
| Estilha |
Diamante natural, ângulo de 90 cônios, ponta metade de 5 μm; |
| Medição da força |
< 4 mN; |
| Cabeça de guia |
liga dura, com raio de deslizamento de 40 mm; |
| Velocidade de deslizamento |
Lr = 0,25,Vt = 0,135 mm/S; |
| Lr=0,8, Vt=0,5 mm/S; |
| Lr=2,5, Vt=1 mm/S; |
| Retorno, Vt=1 mm/S; |
| Precisão das indicações |
00,001 μm; |
| Erro de indicação |
±(5nm+0.1A)A:Valor padrão do parâmetro do modelo de múltiplas linhas Ra |
| Variabilidade das indicações |
Não mais de 3%; |
| Contorno residual |
Não superior a 0,01 μm; |
| Fornecimento de energia |
Bateria de lítio incorporada, carregada com carregador DC5V de 2000 mA; |
| Dimensões externas |
156 mm × 61 mm × 45 mm; |
| Peso |
Cerca de 450g. |
| Ambiente de trabalho |
Temperatura: -20°C a 40°C Umidade: < 90%RH |
| Ambiente de armazenagem e transporte |
Temperatura: -40°C a 60°C Umidade: < 90%RH |
| Acessórios opcionais |
Sensor de superfície curvada, sensor de buraco pequeno, sensor de sulco profundo, barra de extensão, barra de adaptador, plataforma de medição de 200 mm, plataforma de medição de mármore de 300 mm |
3Características funcionais
* Possui um projecto mecânico e eléctrico integrado, é de dimensão compacta, leve e fácil de usar.
* O chip ARM+DSP é adotado para controlo e processamento de dados, com alta velocidade e baixo consumo de energia.
*Multiparâmetro Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
* Uma grande gama de medição de 200 μm.
* 320*240 ecrã a cores, ecrã digital/gráfico; realçar sem ângulo de visualização;
* O ecrã é rico em informações, intuitivo e pode mostrar todos os parâmetros e gráficos.
*Compatível com várias normas nacionais, tais como GB, ISO, DIN, ANSI e JIS;
* É equipado com uma bateria recarregável de iões de lítio e um circuito de controlo de carregamento, com alta capacidade e sem efeito de memória.
* Existe um ícone que indica a potência da bateria remanescente para solicitar aos utilizadores que a carreguem a tempo.
* Pode exibir as instruções do processo de carregamento, permitindo ao operador conhecer o nível de carregamento a qualquer momento.
* O tempo de trabalho contínuo é superior a 8 horas;
* Armazenamento de dados de supercapacidade, capaz de armazenar 100 conjuntos de dados brutos;
* Registo e armazenamento dos dados medidos;
*Confiável circuito anti-motores de estagnação e design de software;
*Apresentam informações de medição, informações do menu e várias informações explicativas, como ligação/desligação.
*Concepção ergonómica da casca, resistente, compacta, portátil e altamente fiável;
* Pode ser ligado a um computador para a transmissão de dados em tempo real e de dados históricos.
* Os blocos de amostra de calibração utilizam substratos de vidro óptico, que apresentam uma elevada precisão, não são facilmente arranhados e têm uma longa vida útil.
* Acessórios opcionais incluem sensores de superfície curva, sensores de buracos pequenos, sensores de ranhuras profundas, plataformas de medição, capas de sensores, hastes de extensão, etc.
