Máquina integrada de detecção de Dlaw para defeitos de corda de arame nas minas

HRD-120 Máquina Integrada de Detecção de Falhas em Cabos de Aço para Minas, Teleféricos e Guindastes

Um. Visão Geral do Produto

â–Detecção online de cabos de açofios rompidos internos e externos, desgaste, ferrugem, deformação, fios soltos, saltos de fio, alterações de material e outros defeitos.

â– O relatório de resultados de teste pode atender aos padrões de diferentes indústrias e possui o número de fios rompidos e a proporção da área de fios rompidos para a área total de fios rompidos.

â– O uso da interface USB do computador (com fio) ou da "rede Wi-Fi própria" (sem fio) para processamento e análise direta de amostragem, com alarme sonoro e visual online e exibição de resultados em tempo real.

â– Estrutura circular do sensor, envolvente circunferencial, magnetização axial, magnetizando instantaneamente o cabo de aço ao estado de saturação.

â– O sensor adota carcaça de liga de alumínio, com funções à prova d'água, à prova de poeira, à prova de choque e à prova de umidade.

â– Operação estável, desempenho confiável, alta precisão de detecção, forte desempenho anti-interferência, dados precisos.

â– O software é compatível com os sistemas operacionais de computador Windows 98/2000/XP/Vista/Windows 7/8/10/11.

â– Amplamente utilizado em mineração, teleféricos, equipamentos de elevação, elevadores, máquinas portuárias, pontes de cabos e outros campos.

Dois.Configuração do sistema e modelo

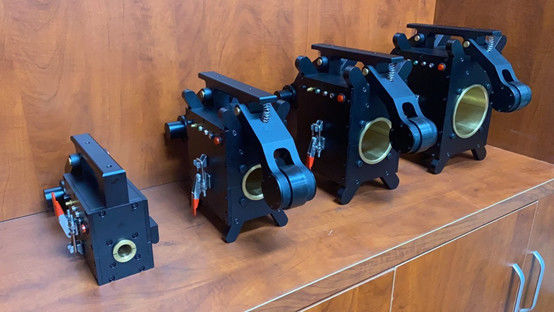

Todos precisam ser personalizados: Máquina de detecção de falhas em cabos de aço (48mm pequeno - 78mm médio - 108mm grande)

Nota: 1, dos quais o computador tablet de uso duplo 7 é opcional (de acordo com a demanda, o custo é adicional);

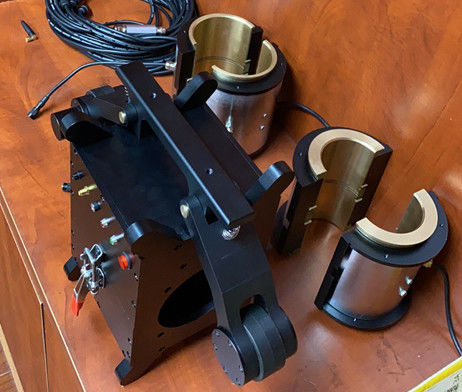

2, todos os tamanhos podem ser personalizados sob demanda (e podem ser personalizados com precisão com revestimento substituível); Como 48mm + 24mm de bucha substituível

Três. Núcleo técnico e qualificação legal

1. Instrumento virtual: incerteza infinita do cabo. Somente a aplicação da tecnologia de instrumento virtual, substituindo instrumentos tradicionais por software e processamento direto de amostragem por computadores pode garantir que não haja detecção perdida nem julgamento incorreto, assim como assistir a um filme, escaneando o cabo de aço durante todo o processo, os resultados são precisos e com boa repetibilidade.

2. Três instrumentos fixos: De acordo com os padrões nacionais para sucata de cabos de aço em diferentes indústrias, este produto aplica detecção eletromagnética qualitativa, quantitativa, de posicionamento, online não destrutiva de fios rompidos internos e externos, ferrugem, desgaste, alterações na área da seção transversal do metal, fios soltos, saltos de fio, deformação, anomalias de material e outros defeitos.

3. Instrumento legal: em conformidade com o padrão americano ASTM1571-2021 e o padrão nacional GB/T21387-2008.

Quatro. Indicadores técnicos

Toda a série pode detectar afaixa de diâmetro do cabo de aço: φ1.5-300mm (necessita configurar diferentes séries de especificações de sensor)

Velocidade relativa do sensor e do cabo de aço: 0.0-6.0 m/s Melhor: 0.1-0.5 m/s

A melhor folga entre a luva guia do sensor e o cabo de aço é de 2-4 mm, e a folga permitida é de 0-15mm

Capacidade de detecção de defeitos de fio rompido (LF)

Qualitativa: Aprecisão da detecção qualitativa de fio rompido centralizado único é99,99%

Quantitativa: O número de fios rompidos em um único local permite um ou uma raiz equivalente de julgamento incorreto

A taxa de precisão é superior a 92% quando o número de fios rompidos em um único local é detectado sem erro por mais de 100 vezes

Taxa quantitativa de alteração da seção transversal do metal (LMA)

Oerro de repetibilidade permitido da sensibilidade de detecção é±0.055%

Oerro permitido do valor de indicação de precisão do teste: ± 0.2%

Capacidade de detecção de posição (L): Erro percentual do valor de indicação do comprimento de detecção: ±0.2%

Fonte de alimentação: 5V da bateria do computador

Peso do sensor: especificações comuns < 10kg (personalizado de acordo com a situação real)

Temperatura ambiente: -10°C~40°C Pressão atmosférica: 86~106Kpa Umidade relativa: ≤85%
