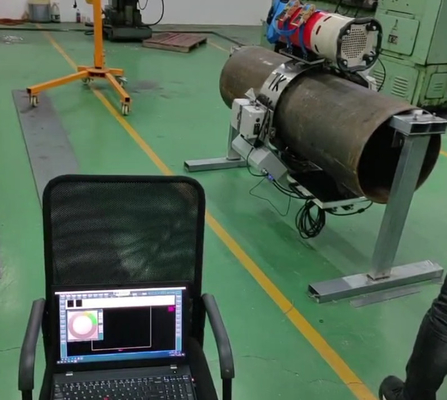

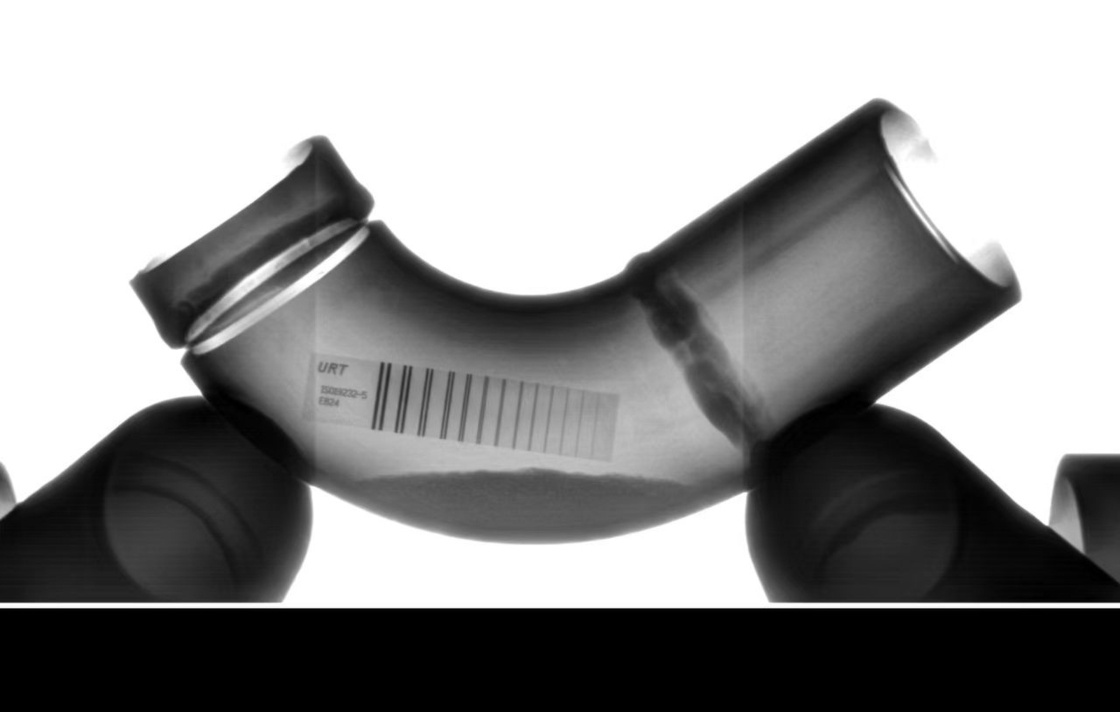

Sistema de rastreamento de parede externa de tubulação HXPC-200A

HXPC-200ASistema de Rastreamento da Parede Externa de Tubulações

1. Introdução geral

(1) Marca do equipamento: HUATEC

(2) Modelo: HXPC-200A

(3) Velocidade de deslocamento: ≥100mm/s;

(4) O modo de deslocamento adota o tipo esteira para garantir a orientação vertical da solda: ±1mm, orientação da direção de deslocamento

Precisão: ±1mm;

(5) Pode atender aos requisitos de condução da máquina de raios direcionais de dupla parede e sombra única para tubulações com diâmetro inferior a 1600mm;

(6) Use o sistema de comunicação sem fio de banda dupla 5G, distância de controle: 100 metros (terreno aberto);

(7) O uso de fonte de alimentação de bateria de lítio de baixa temperatura integrada de 36V, fácil de substituir, pode funcionar normalmente a menos 40℃;

(8) Horário de trabalho: mais de 8 horas;

(9) Consumo de energia: ≤150W;

(10) Acionamento síncrono com o veículo de escalada da parede do tubo (scanner plano) para atender aos requisitos de detecção de transiluminação DR de sombra dupla-parede-única

2. Detector portátil de falhas por raios X

(1) Nome do equipamento: máquina portátil de detecção de falhas por raios X de alta frequência e pressão constante

(2) Modelo: XXG 300JYGF

(3) Tubo de raios X: tubo de cerâmica metálica

(4) Modo de fonte de alimentação do tubo de raios X: tensão constante

(5) Faixa de regulação da tensão do tubo de raios X: 50-300kV

(6) Passo de regulação da tensão do tubo: 1kV/passo

(7) Corrente do tubo de raios X: 0,5-3,0mA

(8) Passo de regulação da corrente do tubo: 0,1mA/passo

(9) Tempo máximo de exposição: 99 minutos e 59 segundos

(10) Faixa de ajuste de alta pressão de atraso: 0-99 segundos

(11) Potência máxima do tubo de raios X: 900W

(12) Frequência de operação: 100kHz

(13) Tamanho do foco: AC.EN12543 d=3,0mm (AC.IEC 336 1,5mm)

(14) Espessura de penetração: 65mm (aço A3, distância focal 700mm, filme HUATEC D7, preto negativo ≥2,0, 10

Minutos)

(15) Taxa de carga temporária: 100% (à temperatura ambiente de 20℃, condições de potência máxima)

(16) Ângulo de radiação: 40°x 55°

(17) Filtro interno: 1mmBe

(18) Filtro adicional: 4mm Alequivalente

(19) Tamanho da cabeça do tubo: φ295mmx775mm (incluindo anel de extremidade)

(20) Peso da cabeça do tubo: 29kg

(21) Cabo de conexão: 50M

(22) Cabo de alimentação: 10M

(23) Tamanho do controlador: 465mmx154mmx323mm

(24) Peso do controlador: 11,3kg

(25) Potência de entrada: 200-250VAC, 47-400Hz

(26) Método de resfriamento do ânodo: resfriamento a ar forçado

(27) Temperatura ambiente permitida: -20℃~+40℃

3. Acessórios padrão incluem:

Máquina de escalada da parede externa do tubo do detector de painel DR

Máquina de escalada da parede externa do tubo de raios X

Detector digital plano 1024,76μm, área de imagem 233 x 97mm

Software de aquisição e processamento de imagem digital

Computador portátil

Detector de falhas por raios X de alta frequência e pressão constante (direcional)

Trilho guia do rastreador: Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4pcs.
