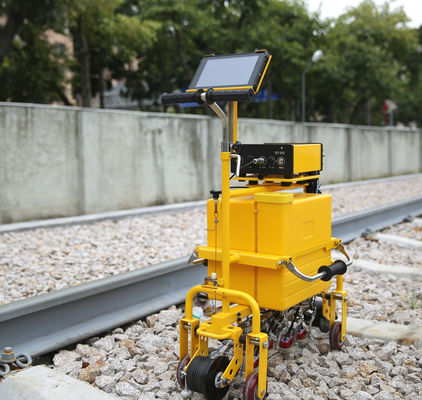

Detector de defeitos ultrassônico digital TFT colorido FD-GT-20 para trilhos
O detector de defeitos em trilhos HUATEC FD-GT-20 é a terceira geração de produtos totalmente digitais da Goworld com visor colorido TFT e carrinho leve usado para sistema ferroviário. De acordo com o padrão TB/T 2340-2012 UT Rail Tester emitido pelo Ministério dos Ferrovias(China), este equipamento é capaz de realizar a detecção de trilhos com peso entre 43~75kg/m. É aplicável a ferrovias, ferrovias de alta velocidade e metrôs.
Especificações Técnicas
| Canal |
10 canais: 9 canais de inspeção e 1 canal de calibração. |
| Tipo de sonda |
Sondas de elemento duplo com ângulos diferentes e frequências entre 2 - 2,5 MHz, incluindo 6 sondas de 70°, 2 sondas de 37° e 1 sonda de 0°. |
| Receptáculo |
BNC |
| Disposição da sonda e área de detecção |
Detecção abrangente de danos em todas as partes principais do trilho, incluindo:
2 sondas de 70° escaneiam o lado esquerdo da cabeça do trilho
2 sondas de 70° escaneiam o meio da cabeça do trilho
2 sondas de 70° escaneiam o lado direito da cabeça do trilho
2 sondas de 37° escaneiam a alma do trilho (rachaduras de parafusos e outras rachaduras oblíquas)
1 sonda de 0° escaneia a cabeça do trilho, alma do trilho, fundo do trilho, rachadura horizontal do furo do parafuso
|
| Faixa de Frequência |
1,5MHz～3,0MHz |
| Ganho |
0～80dB |
| Rejeição |
Desligado, grande |
| Faixa Dinâmica |
Não inferior a 16dB com rejeição mínima, 2~6dB com rejeição máxima |
| PRF |
400Hz por canal |
| Modo de Exibição |
Varredura A, varredura B, varredura A+B |
| Faixa de detecção |
Pode ser ajustado manual ou automaticamente de acordo com o tipo de trilho selecionado |
| Erro do atenuador |
Erro operacional por 12dB não excede ±1dB |
| Erro de linearidade vertical |
≤1% |
| Erro de linearidade horizontal |
≤15% |
| Banda do amplificador |
-3dB 1,5MHz～3,0MHz |
| Faixa de bloqueio |
Não maior que 20mm |
| O efeito do estado de supressão nos resultados da medição |
Quando a supressão do instrumento está em diferentes estados, a diferença de amplitude é de 10 dB±2 dB, a mudança ΔM da diferença entre os dois ecos não é superior a 2 dB. |
| O efeito da tensão de operação na altura do eco e na sensibilidade de detecção de defeitos (alarme) do detector de defeitos |
Dentro da faixa de tensão de operação nominal, a posição do portão e o nível de alarme do detector de defeitos não devem apresentar alterações significativas, e a variação da amplitude do eco ΔNd e a mudança de sensibilidade de detecção (alarme) ΔSd não são superiores a 1 dB. |
| Erro de amostragem digital |
A variação máxima para a amplitude mínima do sinal não deve ser superior a ±5% da altura da tela |
| Tempo de resposta do detector de defeitos digital |
O tempo de resposta do detector de defeitos digital não deve exceder 5ms. |
|
Amplitude de distância
característica
|
A sonda de onda transversal detecta furos transversais com a mesma abertura e diferentes caminhos sonoros; a sonda de 0° detecta o fundo plano grande com diferentes caminhos sonoros, e a diferença ΔW da altura da onda refletida deve atender aos seguintes requisitos:
Sonda de 0°: ΔW ≤ 12dB na faixa da profundidade de 20mm à faixa mais alta da curva característica de amplitude de distância; ΔW ≤ 8dB na faixa do ponto mais alto da curva característica de amplitude de distância à profundidade de 150mm:
Sonda de 37°: ΔW≤12dB na faixa da profundidade de 20mm à faixa mais alta da curva característica de amplitude de distância; ΔW≤8dB na faixa do ponto mais alto da curva característica de amplitude de distância à profundidade de 150mm;
Sonda de 70°: ΔW ≤ 12 dB na faixa de 10mm a 70mm correspondente à profundidade de detecção.
|
| SNR |
Sonda O°: Detecte a superfície inferior no bloco de teste, quando a altura da onda atingir 80%, a margem de sensibilidade estática é maior ou igual a 24 dB; a relação sinal-ruído não é inferior a 16 dB.
Sonda de 37°: detecte o furo do parafuso e a rachadura superior de 3mm com inclinação de 37° no bloco de teste, faça as duas ondas iguais, quando a altura da onda atingir 80%, a margem de sensibilidade estática é maior ou igual a 22dB; relação sinal-ruído não inferior a 8dB.
Sonda de 70°: No bloco de teste, a onda secundária é usada para detectar o furo de fundo plano φ4mm. Quando a altura da onda atinge 80%, a margem de sensibilidade estática é maior ou igual a 20dB; a relação sinal-ruído não é inferior a 10dB.
|
| Excedente de sensibilidade |
Sonda de 0°: detecte a superfície inferior de 110mm do bloco de teste, quando a onda estiver tão alta quanto 80%, a margem de sensibilidade não é inferior a 36dB
Sonda de 37° e sonda de 70°: Detecte o furo transversal Φ3×65 no bloco de teste, a margem de sensibilidade não é inferior a 40dB quando a onda estiver tão alta quanto 80%
|
| Capacidade de detecção de defeitos dinâmicos (capacidade de detecção de defeitos) |
Com sondas específicas para trilhos de 0°, 37°, 70°, todos os defeitos manuais no bloco de teste de comparação de trilhos, exceto a rachadura descendente de 15°, podem ser encontrados e as indicações de alarme correspondentes emitidas. |
| Modo de ajuste do portão de alarme |
A posição inicial, a largura e o nível do portão de alarme podem ser ajustados manualmente |
| Modo de alarme |
Alarme em tempo real (alarme de onda de entrada e alarme de onda perdida)
Alarme de onda dupla do furo do parafuso
Atraso de um em dois alarmes
|
| Indicação de alarme |
Modo de alarme sonoro e luminoso, o volume e a frequência do alarme podem ser ajustados. |
| Medição de forma de onda |
Meça e exiba automaticamente o caminho sonoro da onda mais alta, a distância horizontal e vertical no portão. |
| Curva de ganho |
O usuário pode ajustar a curva de ganho (8 pontos) de acordo com as necessidades reais. |
| Registro de detecção de defeitos |
Registro completo de dados (até 50 km), os dados podem ser exportados e reproduzidos |
| Método de entrada de operação |
Entrada por tela sensível ao toque |
| Exibição |
Resolução 1280×800 |
| Tela sensível ao toque |
Capacitiva, de alta resistência, resistente a arranhões,
suporte a escrita manual
|
| Portas |
USB 2.0
LAN 100Mbps
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
|
| Energia |
DC 12V (bateria de lítio) |
| Tempo de trabalho |
≥8h |
| Capacidade do tanque de água |
≥20L |
| Precisão da exibição da imagem tipo B |
Tanto a ordenada quanto a abscissa são 2mm |
| Precisão da roda de código |
2mm |
| Velocidade de detecção de defeitos |
Máx. 5,0 km/h |
| Temperatura de trabalho |
-15℃～45℃ |
| Dimensão |
As dimensões gerais do veículo em condições de trabalho são de aproximadamente 780mm × 290mm × 1006mm. |
| Peso |
A estrutura tem cerca de 24 kg; o instrumento ultrassônico tem cerca de 2,4 kg; a bateria do instrumento tem 830g; o terminal de operação (tablet de três provas) tem 730g; o carrinho equipado com 5 grupos de sondas tem cerca de 1,4 kg. |
1. Introdução ao Detector de Defeitos Ultrassônico Digital para Trilhos FD-GT-20

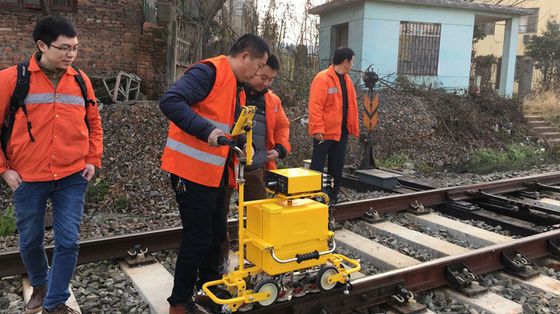

O detector de defeitos em trilhos FD-GT-20 é a terceira geração de produtos totalmente digitais do Grupo HUATEC com visor colorido TFT e carrinho leve usado para o sistema ferroviário. De acordo com o padrão TB/T 2340-2012 UT Rail Tester emitido pelo Ministério das Ferrovias (China), este equipamento é capaz de realizar o trabalho de detecção de trilhos com peso entre 43~75kg/m. Ele detecta eficientemente várias falhas na cabeça, alma e flange de um trilho, aplicável a ferrovias, ferrovias de alta velocidade e metrôs.
O instrumento adota o modo host ultrassônico + terminal de operação e se conecta via WIFI sem fio. Ao melhorar a experiência de operação do cliente, a função Internet plus do instrumento pode ser expandida para realizar uma variedade de funções, como separação homem-máquina de detecção, dados online, armazenamento em tempo real offline, posicionamento GPS, armazenamento em nuvem de dados, etc. E você pode personalizar seu próprio terminal de operação ultrassônico de acordo com as necessidades do cliente.
2. Características
(1) A estrutura do carrinho é compacta, durável e fácil de manter;
(2) Tanque de água de caixa de ferramentas integrado de grande capacidade;
(3) Suporte de sonda de elevação integral, a sonda é fácil de remover e substituir;
(4) Tamanho pequeno e portátil, com painel de toque industrial de três provas;
(5) Excelentes indicadores de desempenho, de acordo com os padrões relevantes;
(6) Suporte a posicionamento GPS, armazenamento em nuvem de dados, reconhecimento automático de fala e outras funções;
(7) Uma aplicação funcional que atende às necessidades de detecção de defeitos.
3. Estrutura da aparência do carrinho
4. Estrutura da aparência do instrumento
O instrumento é pequeno e portátil, as dimensões gerais: 94X222X225mm, o peso líquido é de cerca de 1,8 kg
5. Tanque de água de caixa de ferramentas integrado de grande capacidade
O tanque de água de plástico, preenchido com água, tem 20L.
6. Suporte de sonda integrado
Todas as sondas são fechadas na parte inferior do carro, que pode ser levantada ou removida de uma única maneira, e a sonda pode ser removida e substituída de forma mais conveniente.
7. Tablet industrial de três provas
Tablet com tela sensível ao toque industrial de três provas, à prova de poeira, à prova d'água e à prova de choque.
8. Software de aplicação de detecção de defeitos específico do instrumento
Para as características operacionais do painel de toque, o software de aplicação especialmente projetado facilita a seleção de funções e o ajuste de parâmetros.
9. Software de reprodução de dados de detecção de defeitos por computador
A velocidade de reprodução de dados é ajustável, suportando reprodução inteligente, triagem de eventos, estatísticas, pesquisa de dados, impressão, exportação e outras funções.
Apêndice 1. Características e Recursos
- A aparência do host é compacta, robusta e leve, e a montagem e desmontagem são simples. Boa adaptabilidade ambiental, temperatura do ambiente de trabalho -15 °C ~ 45 °C, o tempo de trabalho contínuo não é inferior a 8 horas, anti-vibração e anti-interferência, grau de proteção IP65.
- O host possui vários canais de detecção de defeitos (várias sondas podem ser conectadas em diferentes ângulos), e o ciclo de tempo sequencial funciona.
- As sondas de 0, 37 e 70 graus são projetadas para detectar totalmente as partes principais do trilho.
- A estrutura do host está na forma de "servidor + cliente". "Servidor", o host (sem entrada e exibição), é um módulo de ultrassom de canal 1-N; "cliente" é o terminal de operação (entrada e exibição), host e cliente (terminal de operação) através da conexão de rede com fio LAN (ou WIFI sem fio) para comunicação de rede.
- Circuito de transmissão de modo de excitação de pulso de onda quadrada negativa
- O filtro analógico aumenta a relação sinal-ruído do host.
- O ganho do canal é uma combinação de “ganho básico” + “ganho de compensação”.
- A faixa de detecção, a velocidade do som do material e a mudança de pulso são definidas automaticamente de acordo com o tipo de trilho selecionado.
- As funções dos parâmetros básicos ultrassônicos convencionais são ajustáveis manualmente (faixa de detecção, velocidade do som do material, ponto zero da sonda, borda de ataque, ângulo, posição inicial do portão, largura e nível, etc.).
- Com função de rejeição.
- A frequência de repetição do canal é fixada em 400 Hz por canal.
- Com função de prova de canal.
- Possui funções de exibição A, B e A+B.
- Com função de alarme sonoro e luminoso.
- Com função de prompt de voz.
- O processo de implementação do carro possui uma função de aviso de excesso de velocidade.
- Possui a função de medir automaticamente o caminho sonoro, a distância horizontal e vertical da onda mais alta no portão de alarme.
- Possui função de marcação (lesão, número da faixa, avanço do carro, recuo, etc.).
- Função de curva de compensação integrada, a curva pode ser editada (nova, modificada, excluída).
- O volume e a frequência do alarme podem ser ajustados para cada canal.
- Com função de falha de acoplamento da sonda de detecção.
- Portão do canal, forma de onda, indicação de alarme, indicação de direção da sonda, indicação do ângulo da sonda, função de personalização de cores do canal de exibição B.
- Com a função de personalização da cor de fundo da interface de exibição.
- O usuário pode personalizar o parâmetro de trabalho adicional.
- Função de registro completo de detecção de defeitos
- Funções de gerenciamento de dados de detecção de defeitos (salvar, excluir, recuperar, reproduzir, exportar).
- O software do host e do terminal de operação pode ser atualizado através de uma unidade flash USB externa.
- Com função de entrada de operação por tela sensível ao toque, teclado Bluetooth externo pode ser conectado.
- Com função de informação de localização GPS.
- Com exibição instantânea de velocidade.
- Com função de prova de quilometragem.
- Possui uma função de perfuração.
- Função de congelamento da forma de onda.
- Comunicação de rede (Conectado ao terminal de operação)
- Reproduzir dados no seu computador
- Com função de demonstração de operação do software do instrumento, pode ser usado para treinamento do usuário do instrumento
