NDTDetector de defeitos por raios X / Processador de revelação de filmes com display digital HDL-P17A
HDL-P17A NDT é a máquina de lavagem industrial econômica e prática de dois mercados. Ela lava a largura e a velocidade de alta qualidade, boa confiabilidade e várias especificações. É amplamente utilizada na construção de caldeiras, construção naval, vasos de pressão, oleodutos e gasodutos, e na inspeção de qualidade de vários tipos de equipamentos dinâmicos e de pressão. Elogiada pelos clientes da indústria de testes.
Características de destaque:

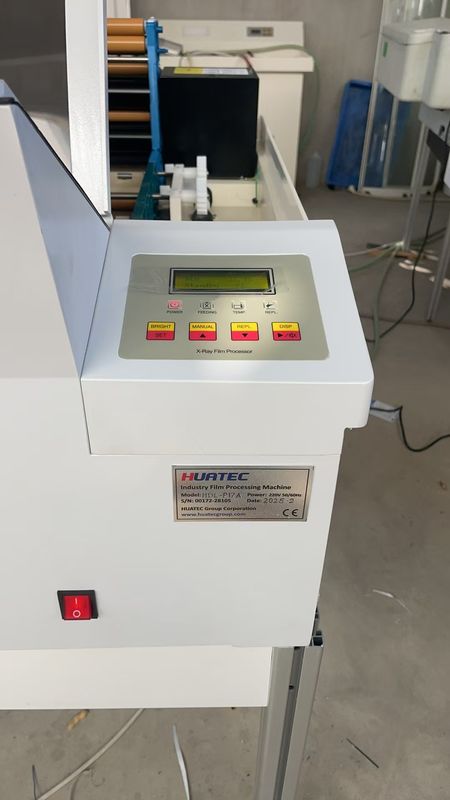

display digital: todos os parâmetros definidos podem ser lidos no painel de operação, fáceis de operar, incluem ampla segurança; painel de operação, pode ser personalizado: tempo de execução, temperatura de lavagem e reabastecimento.

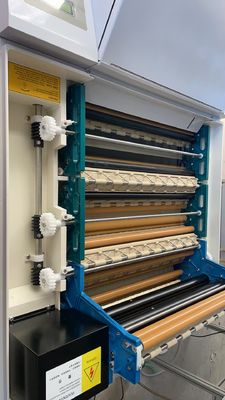

O sistema de rack de eixo do rolo de precisão L pode proteger a transmissão do filme e facilitar a limpeza e manutenção diárias.
O sistema de secagem adota uma combinação especial de rolos e controle eletrônico para garantir a secagem do filme com ar quente.
Design de programa anti-cristalização e anti-oxidação, circulação contínua de líquido, evita o envelhecimento do líquido, prolonga o tempo de uso e obtém imagens de alta qualidade.
| Modelo |
HDL-P17A |
| Especificação do filme |
Mínimo 10*10cm
máximo 45*∞cm
|
| Tempo de lavagem |
90-360 segundos |
| Tempo de revelação |
20-60 segundos |
| Volume de lavagem |
140 peças / hora (14"*17") 210 peças / hora (11"*14") |
| Capacidade do tanque de produtos químicos |
Revelação, fixação e lavagem, cada um 8L |
| Temperatura do revelador |
20℃-40 ℃ ajustável (intervalo 0,1℃) |
| Temperatura de secagem |
40℃-65 ℃ (regulação automática) |
| Indução do filme |
Microinterruptor importado |
| Volume ㎝³ |
79*69*42 |
| Peso |
Peso bruto 60kg (peso líquido 55kg) |
| Anti-cristalização e anti-oxidação |
45 minutos / vezes |
| Processo de lavagem |
Revelação→Sombra fixa→lavagem→Secagem |
| Suplemento |
De acordo com a área de lavagem do filme, é fornecido reabastecimento automático de água, e o reabastecimento manual também é fornecido. A quantidade de reabastecimento de água é de 20-200ml/0,3㎡ |
| Controle de lavagem com água |
Quando o filme é lavado, ele irá automaticamente com água por 2-8L/ minutos, e desligará automaticamente quando estiver em espera. |
| Consumo de energia |
220V 50/60Hz 8.8A (lavagem 2KW, espera 120W) |
Parâmetros técnicos:
O tamanho do filme u é mínimo 60 * 100mm, a largura mais larga é 450mm e o filme mais longo é 15 metros.
Tipo de filme filme & filme em folha
O tempo de execução de u é de 4,5 a 14 minutos
Velocidade do chip 100~33 mm / min
O tempo de revelação é de 60-180 segundos (recomendado para 90 segundos)
Volume de lavagem 350*430mm 25 folhas / hora; 80*300mm 100 folhas / hora.
Volume de revelação, fixação e lavagem, cada um 6,8 litros.
Volume suplementar suplemento de teste automático 50-200 ml / m2
A temperatura de revelação pode ser ajustada de 20 a 40 graus
Ajuste a temperatura automaticamente de acordo com a temperatura de revelação
Temperatura de secagem 40-70 graus
Temperatura da água 5~30 graus
Consumo de água o filme é inferior a 2 litros / minutos durante a operação
Potência 220~240V8.8A 50 ou 60Hz
Peso 60 kg
Volume (comprimento * largura * altura) 78 x 59 x 45 cm
Equipamento padrão
1. sistema de aquecimento síncrono de revelação
2. sistema de circulação independente de revelação
3. sistema suplementar síncrono de revelação
4. sistema de economia de água controlado por água da válvula solenóide
5. sistema de secagem de duto de ar cônico profissional
6. sistema de alimentação de detecção mecânica
7. sistema de economia de energia de controle de velocidade eletrônico DKM
