Calibrador de vibração de sondas de 5 mm e 8 mm para calibração precisa de frequência de 1 a 1280 Hz

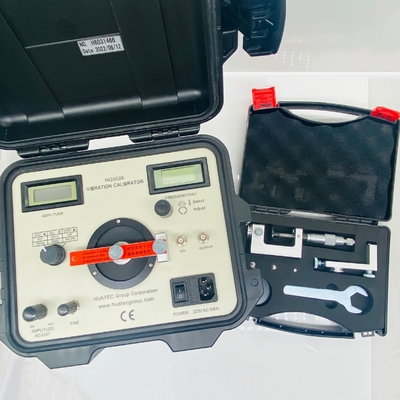

Calibrador de vibração HG5026

O calibrador de vibração HG-5026 pode ser usado para calibrar o acelerômetro de vibração, o transdutor de velocidade e proximidade e também um instrumento de medição de vibração.A vibração do sinal sinusoidal padrão em qualquer frequência de 1 a 1280 Hz pode ser definida no calibradorA amplitude da aceleração, velocidade e deslocamento pode ser definida através de potenciais e mostrada em monitores digitais.HG-5026 combina gerador de sinal sinusoidal, amplificador de potência, transdutor padrão, medidor de vibrações e um agitado em um e apresenta um pequeno volume, alta precisão e fácil operação.

Faixa de frequência e precisão: 1 a 1280 Hz +0,01%

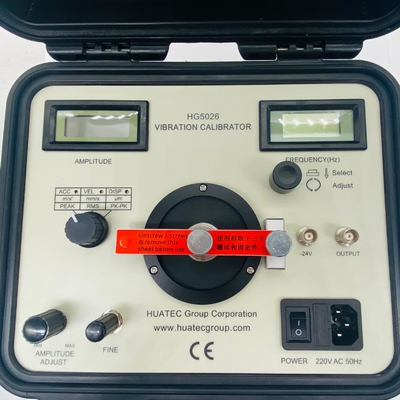

Descrição do painel

1 Visualização da amplitude de vibração
Mostrando a amplitude da vibração
2 Potenciômetro de calibração Projetado para calibrar este calibrador comparando a leitura de um medidor de vibração preciso e a exibição deste dispositivo.Em seguida, use uma chave de fenda para ajustar o ecrã para torná-lo o mesmo que o medidor de vibração preciso. Em seguida, ajustar VEL & DISP da mesma forma.

3 Interruptor de seleção de parâmetros Selecionar parâmetro de exibição do calibrador

4 Ajuste da amplitude de vibração

5 Ajuste lento da amplitude de vibração

6 Cabeça de vibração para fixação de um transdutor a calibrar
7 O buraco de fixação do suporte da sonda de proximidade
Para a calibração da sonda de proximidade.

8 Interruptor de alimentação

9 Soquete para cabo de entrada de energia AC de 220 V

10. Soquete para saída de vibração
Para monitorização da forma da onda/deformação da vibração

11 Soquete de saída de tensão de 24 V

Fornecimento de energia 24Vdc para calibração da sonda de proximidade.

12 Ajuste de frequência

Pressione para selecionar a posição digital, rodar para alterar o valor

13 Visualização da frequência de vibração
