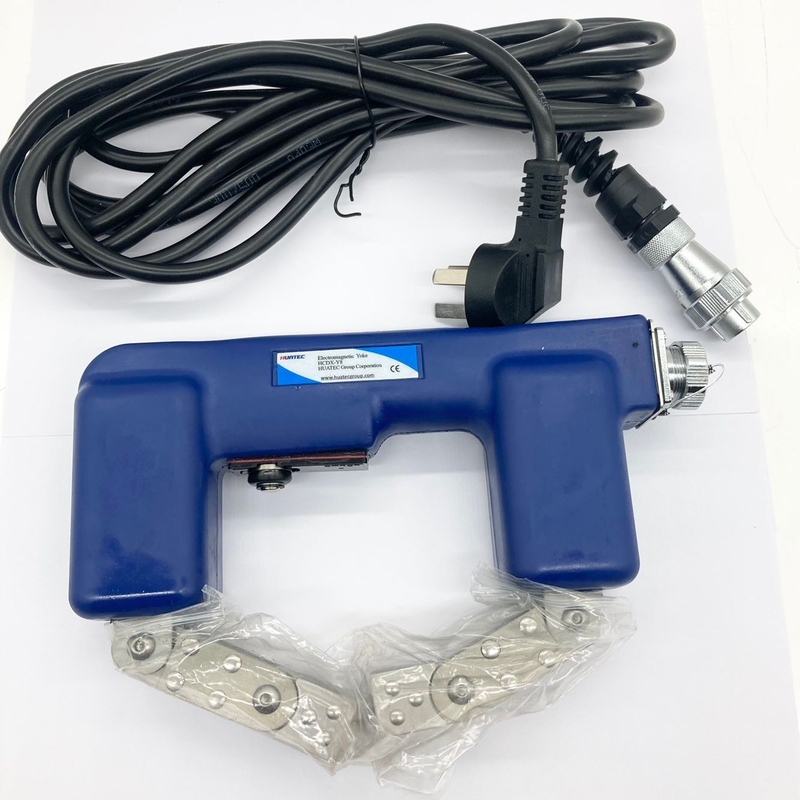

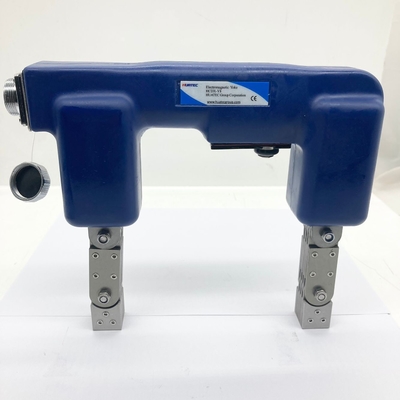

HCDX-Y8 Detector de falhas de iogue magnético portátil
A HCDX-Y8 é o nosso mais recente yoke AC desenvolvido. É usado para detecção de falhas de partículas magnéticas e magnetização local da peça de trabalho. A máquina é compacta e durável.e é um dos mais baixos peso e maior spanJugo ACA força de elevação e outros indicadores cumprem os requisitos da norma GB/T 15822.3-2005/ISO 9934-3:2002, ASME V e outras normas.
1.Estrutura da máquina
| Ponto |
Número da parte |
Ponto |
Número da parte |
| 1 |
Jugo |
5 |
Cabo de alimentação |
| 2 |
Iluminação LED indutiva |
6 |
Cabo de ligação de cobertura de conector de aviação |
| (Acessórios opcionais) |
| 3 |
Pés de jugo |
7 |
Cobertura de engate de aviação |
| 4 |
microinterruptor |
8 |
Cabo de alimentação AC |
2.Método de utilização
Conecte o cabo de alimentação ao hospedeiro e conecte a tomada AC à tomada de 220 V.
Coloque os dois polos magnéticos do HCDX-Y8 na superfície do objeto detectado e aplique certa pressão para que os dois polos magnéticos estejam em bom contato com o objeto detectado.Pressione o interruptor do botãoQuando o interruptor do jugo é ligado, o pó magnético é aplicado à superfície do objeto detectado (seco, molhado,pode ser aplicado pó magnético fluorescente).
Se a superfície a examinar for demasiado larga, deve ser magnetizada em secções e as partes eficazes entre as secções devem sobrepor-se em certa medida.
Rodar a articulação móvel entre os pés magnéticos, e a distância entre os pés magnéticos pode ser ajustada entre 45 mm e 225 mm.
No momento da utilização deve passar 5 segundos para 5 segundos, pode ser utilizado continuamente durante 4 horas.
3.Parâmetros técnicos
3.1Jugo
| Ponto |
Indicador |
Ponto |
Indicador |
|
| Peso do jugo |
2.35kg |
Sensibilidade |
A peça de ensaio 30/100A é claramente exibida |
|
| Fornecimento de energia |
AC:220V/50Hz |
Potência de elevação |
≥ 4,5 kg |
|
| Corrente elétrica |
Sem carga |
1.4A |
Carga temporária |
Em 5 segundos, fora de 5 segundos, utilização contínua de mais de 4 horas |
|
| Carga |
1.0A |
Aumento da temperatura |
Temperatura da superfície do cabo ≤ 40 °C |
|
| Distância do eletrodo magnético |
45 ~ 225 mm |
Resistência ao isolamento |
> 2 MΩ |
|
| Comprimento do cabo de alimentação (cabo de mola) |
4 m |
Tamanho da superfície de contacto do pé magnético |
20 × 21 mm |
|
| |
4.Atenção!
Por favor, verifique se o cabo de alimentação e a tomada estão danificados antes de usar.
Não mantenha contato próximo com outros equipamentos elétricos durante o uso.
Não se deve manter o jugo no estado de condução por muito tempo (como arrastar a linha ′ na solda), deve ser ligado por 5 segundos e desligado por 5 segundos.
No estado de corrente contínua, desconectar a linha de ligação entre a bateria e o jugo magnético após o término do trabalho, e a bateria deve ser armazenada num local fresco e seco,Estritamente proibido ao solPor favor, desconecte a fonte de alimentação após o carregamento.
No tempo chuvoso, por favor, não trabalhe ao ar livre, a chuva causará curto-circuito ou vazamento.
A unidade é completamente à prova d'água, exceto na ligação de alimentação.
Se o aparelho apresentar ruído ou odor anormal, desligue imediatamente a energia.
Não mova o dispositivo puxando o cabo de alimentação.
Se o equipamento for anormal, não o repare sem autorização, entre em contato com o revendedor ou entre em contato diretamente com nosso centro de atendimento pós-venda.
Verifique se há poeira de ferro no conector do cabo de alimentação.
Após o uso, o pó magnético no pólo magnético deve ser limpo e aplicado com óleo anti-ferrugem para evitar a ferrugem e a aderência.
5Configure a mesa.
| Não. |
Nome |
Quantidade |
| 1 |
Anfitrião |
1 |
| 2 |
Cabo de alimentação de 220 V |
1 |
| 3 |
Fios de jugo |
1 |
| 4 |
Mochila de jugo |
1 |
| 5 |
Chave hexadecimal 3 mm |
1 |
| 6 |
Manual |
1 |
| 7 |
Certificado de calibração |
1 |
Nota:Esta máquina pode ser opcional carregador, bateria, cabo, opcional pode ser convertido em jugo DC. Iluminação LED de indução opcional e pés magnéticos inclinados.
7Garantia de qualidade
Obrigado por escolher o nosso jugo portátil HCDX-Y8 AC, a nossa empresa estritamente de acordo com o sistema de gestão de qualidade ISO 9001-2008.Cada equipamento é testado e emitido pelo departamento de qualidade da empresaEste produto cumpre os requisitos de GB/T 15822.3-2005/ISO 9934-3-2002, ASME V e outras normas.
O período de garantia deste produto é de 1 ano, em caso de utilização normal, qualquer avaria do produto será reparada pela empresa gratuitamente (custos de material e manutenção gratuitos),e uma pensão de pensão de pensão de pensão de pensão de pensão de pensão de pensão de pensão de pensão de pensão de pensão de pensão de pensão.
