HRD-120 Máquina de detecção de falhas em linha integrada de fios de arame interno e externo
一. Visão geral do produto
◆On-linedetecção de corda de arameinterna e externafios quebrados, desgaste, ferrugem, deformações, fios soltos, fios saltados, alterações de material e outros defeitos.
◆ O relatório do resultado do ensaio pode satisfazer os padrões de diferentes indústrias e tem o número de fios quebrados e a proporção da área do fio quebrado para a área total quebrada do fio.
◆ A utilização de uma interface de computador USB (cableada) ou de uma "rede Wi-Fi própria" (sem fio) para análise directa do processamento de amostragem, com alarme de som e luz em linha e exibição em tempo real dos resultados.
◆ Estrutura circular do sensor, circunferência, magnetização axial, magnetização instantânea da corda de arame até estado de saturação.
◆ O sensor adota uma casca de liga de alumínio, com funções à prova de água, à prova de poeira, à prova de choques e à prova de umidade.
◆ Operação estável, desempenho confiável, alta precisão de detecção, forte desempenho anti-interferência, dados precisos.
◆ SOFTWARE ADAPTA-SE ao Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 vários sistemas operacionais de computador
◆ Amplamente utilizado na mineração, nos teleféricos, nos equipamentos de elevação, nos elevadores, na maquinaria portuária, na ponte de cabos e em outros campos.
二.Configuração e modelo do sistema

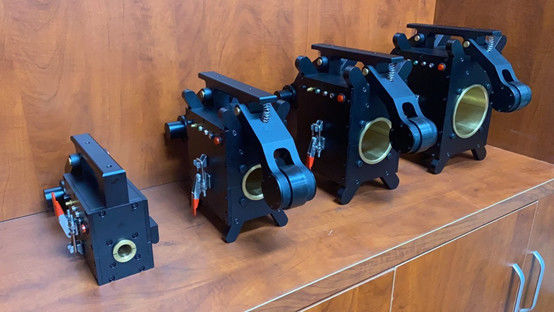

Todos precisam ser personalizados: Máquina de detecção de falhas de corda de arame (48mm pequeno - 78mm médio - 108mm grande)
| |
SN. |
Configurar o nome e modelo |
Quantidade |
Marca |
| Unidade de detecção |
1 |
• Unidade de detecção integrada
• Excitador reversível de alta velocidade • Concentrador de sinal de alta condutividade
• Grupo de sensibilidade magnética do Hall • Guia de desgaste de centro flutuante
• Codificador de distância de alta precisão • Dispositivo automático de rolamento de rodas de posicionamento
|
1Conjunto |
Incluído o codificador |
| 2 |
• Alarme em tempo real (hi-fi de conversão digital para analógica)
•Módulo de conversão analógico-digital AD •Módulo automático de rejeição de ruído
• Módulo de alarme sonoro e visual de defeito • Módulo de garantia de qualidade de detecção
•Modo "plug and play" do DAQ
|
1Conjunto |
Inclui captura Wi-Fi |
| |
3 |
Manteiga de revestimento substituível |
5 conjuntos |
As especificações personalizadas são discutidas separadamente |
| Unidade de processamento |
4 |
Cabo de transmissão USB |
1 por cento |
Fabricados sob medida, com 20 metros de comprimento |
| 5 |
Antenna Wi-Fi |
2 peças |
Uma é para peças de reposição. |
| 6 |
Software de processamento de sinal em tempo real versão V3.0 |
1 conjunto |
|
| 7 |
Computador de aquisição de dados (tipo de tablet) |
1 unidade |
Carregador incluído |
| Unidade de acessórios |
8 |
Caixa de instrumentos personalizada |
1 por cento |
Roda de mudança de barra de tração personalizada |
| 9 |
Carregador todo-em-um |
1 por cento |
Luz vermelha: Carregamento
Verde: cheio
|
| 10 |
Cabo de segurança de tração flexível |
1 por cento |
Conexões flexíveis para unidades de detecção |
| 11 |
Manual de exploração (dados técnicos conexos) |
1 por cento |
|
| 12 |
Certificado (cartão de garantia) |
1 por cento |
|
| 13 |
Lista de embalagens |
1 por cento |
|
Nota: 1, dos quais 7 tablets com computador de dupla utilização são opcionais (de acordo com a procura, o custo é adicional);

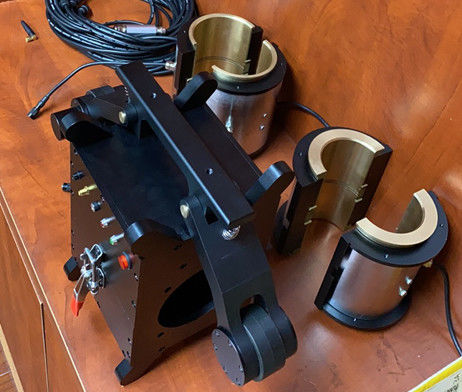

2, todos os tamanhos podem ser personalizados sob demanda (e pode ser personalizado com precisão revestimento substituível); Como 48mm + 24mm bucha substituível
三.Core técnico e qualificações jurídicas
1- Instrumentos virtuais: incerteza infinita.e o processamento direto de amostragem por computadores podem garantir nenhuma detecção perdida e nenhum erro de julgamento, assim como assistir a um filme, escaneando a corda de arame durante todo o processo, os resultados são precisos e boa repetibilidade.
2. Três instrumentos fixos: De acordo com as normas nacionais para sucata de fios de fio em diferentes indústrias, este produto aplica qualitativo eletromagnético, quantitativo, posicionamento,Detecção online não destrutiva de fios de arame, fios internos e externos quebrados, ferrugem, desgaste, alterações da área da secção transversal do metal, fios soltos, fios saltados, deformações, anomalias do material e outros defeitos.
3Instrumentos jurídicos: em conformidade com a norma americana ASTM1571-2021 e com a norma nacional GB/T21387-2008.
四Indicadores técnicos
A série inteira pode detectar oIntervalo de diâmetro da corda de arame:φ1.5-300 mm (precisa de configurar diferentes séries de especificações do sensor)
Velocidade relativa do sensor e da corda de arame: 0,0-6,0 m/s Melhor: 0,1-0,5 m/s
O melhor espaço entre a manga de guia do sensor e a corda de arame é de 2-4 mm, e o espaço permitido é de 0-15 mm
Capacidade de detecção de defeito de fio partido (LF)
Qualitativo:precisãode detecção qualitativa de um único fio quebrado centralizado é99.99%
Quantitativo: o número de fios quebrados num único local permite que uma ou uma raiz equivalente faça um julgamento errado
A taxa de precisão é superior a 92% quando o número de fios quebrados num único local é detectado sem erro por mais de 100 vezes
Taxa quantitativa de alteração da secção transversal do metal (LMA)
Oerro de repetibilidade admissívelda sensibilidade de detecção é± 0,055%
Oerro admissíveldo valor de indicação de precisão do ensaio:± 0,2%
Posição (L) Capacidade de detecção: Percentagem de erro do valor de indicação de comprimento de detecção: ±0,2%
Fornecimento de energia:5V da bateria do computador
Peso do sensor: especificações comuns < 10 kg (personalizado de acordo com a situação real)
Temperatura ambiente:- 10°C~40°CPressão atmosférica:86~106Kpa Umidade relativa:≤ 85%
