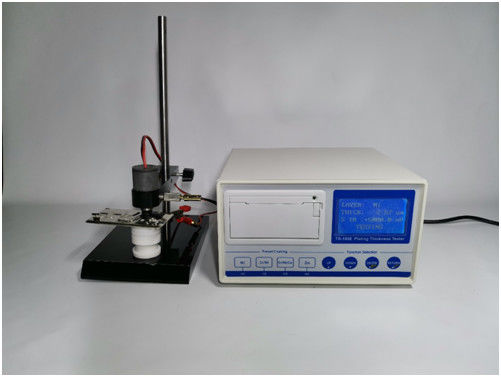

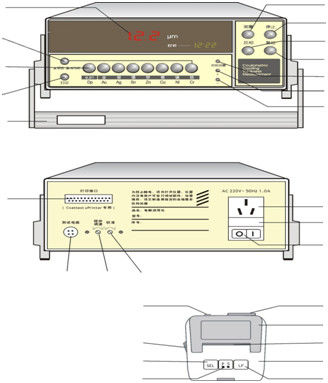

HUATEC TG-100ECoulométricoTeste de espessura Medidor de espessura do revestimento metálico Medidor de espessura eletrolítica Impressora incorporada

Como selecionar as soluções eletrolíticas

Designação das soluções eletrolíticas e das combinações de metais e bases depositadas

Como medir os metais de revestimento de camada única

Exemplo: A medição do revestimento de zinco com passivação branca no substrato de aço, a sua espessura é de 10 μm.

1. Usar a borracha para limpar as películas de passivação na superfície do revestimento de zinco do artigo a medir.
2. A cabeça de ensaio é pressionada verticalmente sobre a superfície do artigo a medir, aplicando-se uma pressão adequada até que não haja fugas.
3. A solução eletrolítica A8 é selecionada a partir do quadro 2 para a combinação de revestimento de zinco em substrato de aço.A célula não será preenchida. (O nível da solução é de cerca de 3 mm da abertura da célula)
4. Introduzir a pipeta no fundo da célula de eletrólise, repetir a sucção várias vezes para remover a bolha de ar da célula,permite que a solução eletrolítica entre em contacto completo com o revestimento de zinco, antes de colocar o mexedor na posição dada.
5. Pressione o botão Zn.
6. Insira a tomada de sinal no buraco do parafuso do eléctrodo, fixa o clipe de sinal vermelho ao objeto revestido e certifique-se de que uma ligação adequada foi feita.
7. pressionar o botão de medição, o agitador começa a girar, enquanto o alarme toca, a medição é interrompida automaticamente, a espessura de 10 μm foi exibida no indicador,Pressione o botão de parada.
8. Pressione o botão de impressão para obter a lista dos resultados das medições.
9. Erguer o agitado, limpar a solução eletrolítica usada com a pipeta, erguer a cabeça de ensaio e retirar o artigo.
10. Limpe a superfície interna da célula e da junta, lavando-a com água e limpando-a. Certifique-se de que não há produtos de oxidação antes de as substituir.

Como medir o cromo duro

Exemplo: A medição do revestimento de cromo duro em substrato de aço, a espessura do revestimento de cromo duro é de 35μm.

1. Usar a borracha para limpar as películas de passivação na superfície do cromo do artigo a medir.
2. A cabeça de ensaio é pressionada verticalmente sobre a superfície do artigo a medir, aplicando-se uma pressão adequada até que não haja fugas.
3. A solução eletrolítica A2 é selecionada a partir da tabela 2, a célula deve ser preenchida com 2 ml da solução eletrolítica utilizando um conta-gotas.(O nível da solução é de cerca de 3 mm da abertura da célula)
4. Insira a pipeta no fundo da célula de eletrólise e repita a sucção várias vezes para remover a bolha de ar da célula.permite que a solução eletrolítica entre em contacto completo com o revestimento de cromo.

Nota: Quando se mede o cromo, não é obrigatório colocar o agitador.

5. Depressão do revestimento do botão de selecção Cr e do botão de medição Cr.
6. Insira a tomada de sinal no buraco do parafuso do eléctrodo, fixa o clipe de sinal vermelho ao objeto revestido e certifique-se de que uma ligação adequada foi feita.
7. Pressione o botão de medição, o agitador começa a girar,Quando a espessura de 15 μm for exibida no indicador, aperte o botão de parada e depois o botão de impressão (caso contrário, o testador não poderá funcionar normalmente), renovar a solução eletrolítica, pressionar novamente o botão de medição.Gravar a espessura do cromo duro revestimento.
8. Limpe a solução eletrolítica usada com a pipeta, levante a cabeça de ensaio e retire o artigo.
9. Limpe a superfície interna da célula e da junta, lavando-a com água e limpando-a; certifique-se de que não há produtos de oxidação antes de as substituir.

Como medir o revestimento de várias camadas

Exemplo: medição da espessura dos depósitos multicamados constituídos por cobre,A espessura das camadas dos componentes é de 0,4 μm de cromo, 14 μm de níquel, 10 μm de cobre.

1. Usar a borracha para limpar as películas de passivação na superfície do revestimento do artigo a medir
2. A cabeça de ensaio é pressionada verticalmente sobre a superfície do artigo a medir, aplicando-se uma pressão adequada até que não haja fugas.
3. A solução eletrolítica A2 é selecionada a partir da tabela 2, a célula deve ser preenchida com 2 ml da solução eletrolítica utilizando um conta-gotas.(O nível da solução é de cerca de 3 mm da abertura da célula)
4. Insira a pipeta no fundo da célula de eletrólise e repita a sucção várias vezes para remover a bolha de ar da célula.permite que a solução eletrolítica entre em contacto completo com o revestimento de cromo.

Nota: Quando se mede o cromo, não é obrigatório colocar o agitador.

5. Pressione o botão de medição T & Cr.
6. Insira a tomada de sinal no buraco do parafuso do eléctrodo, fixa o clipe de sinal vermelho ao objeto revestido e certifique-se de que uma ligação adequada foi feita.
7. Pressione o botão de medição, o agitador começa a girar, enquanto o alarme toca, a medição será interrompida automaticamente, a espessura de 0,4 μm foi exibida no indicador,Repetir a pressão no botão de medição 1 ̇ 2 vezesRegistre a espessura do revestimento de cromo (os valores de medição baseiam-se nos valores obtidos no primeiro zumbido).
8. Limpe a solução eletrolítica usada usando a pipeta sem levantar o suporte da célula.Enxaguar a célula 1 a 2 vezes com água de deionização antes de encher a célula com 2 ml de solução eletrolítica A5 (ver quadro 2)., a solução eletrolítica A5 para niquelagem sobre substrato de cobre), e depois colocar o agitador na posição doador.
9. Repetir o passo 7 como acima e registar a espessura de 14 μm do revestimento de níquel.

10. Repetir as etapas 7, 8 e registar a espessura de 10 μm do revestimento de cobre.
11. Limpe a solução eletrolítica usada com a pipeta, levante a cabeça de ensaio e retire o artigo.
12. Limpe a superfície interna da célula e da junta, lavando-a com água e limpando-a. Certifique-se de que não há produtos de oxidação antes de as substituir.

As formulações e os métodos de preparação das soluções eletrolíticas

Requisito: A solução eletrolítica requer preparação a partir da qualidade analítica pura dos produtos químicos e da água destilada.

Características

• Permite medir a espessura de uma única camada de metais galvanizados
• Os tipos de revestimento padrão pré-definidos são: cromo decorativo, cromo duro, níquel, cobre (cobre em substrato de ferro ou não metálico), zinco, estanho, prata e ouro.Se quiser testar outros tipos de revestimentoPor exemplo, se precisar de testar níquel sem eletricidade (os clientes podem não testar prata), pode alterar a prata para níquel sem eletricidade.
• Permite medir a espessura de camadas individuais de revestimentos galvanizados multicamadas
• Permite a medição da espessura dos revestimentos galvanizados em materiais não condutores, tais como plásticos
• O ecrã digital permite leituras diretas fáceis e precisas da espessura medida no sistema decimal
• Equipado com uma impressora em miniatura, que pode imprimir automaticamente espécies de revestimento, espessura e tempo de ensaio
• Diferença de potencial não pode ser medida
• Projetado para utilização em conformidade com os procedimentos de ensaio normalizados conformes com a especificação ISO

Especificações

Modelo: TG-100E

Fornecimento de energia: AC 220V±10%, 50 ¢60Hz

Consumo de energia: Não superior a 25 W

Peso bruto: cerca de 9 kg

Tamanho da embalagem: 370×440×230 ((mm) para o corpo do ensaio

Intervalo de medição: erro de 0 ‰ 50 μm: ≤ ± 10%

Lista detalhada:

Corpo de ensaio TG-100E 1

Estação de ensaio potencial 1

O cabo de sinal para o transdutor potencial 1

Célula de eletrólise 1

Garrafa 1

Soluções de eletrólise A2, A4, A5, A8 1

Borracha 1

2 frasco de porção

1 de mamilo

Instruções, cartão de garantia 1

Medição anterior à inspecção

1.Colocar o testador, o suporte de ensaio e o suporte dos produtos químicos na secretária de trabalho em posição uniforme e reta.

2. Certifique-se de que a fonte de alimentação é AC 220V.
3. Conectar o testador à mesa de ensaio por cabo.
4. Apertar qualquer botão de seleção, cortar o clipe de sinal para o terminal da tomada de sinal, ligar o interruptor de alimentação e, em seguida, pressionar o botão de medição,o mexedor deve girar e o exibido começar a contar. Desconectar a linha de ligação entre o clipe de sinal e o terminal do plugue de sinal, o testador deve parar imediatamente para contar e alarme.Assim, a condição do testador pode ser considerada normal..
