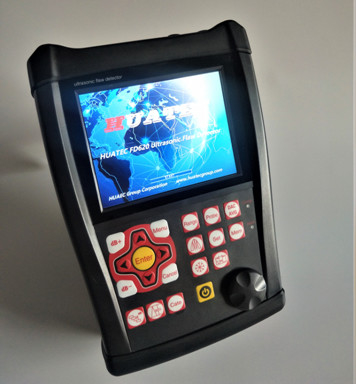

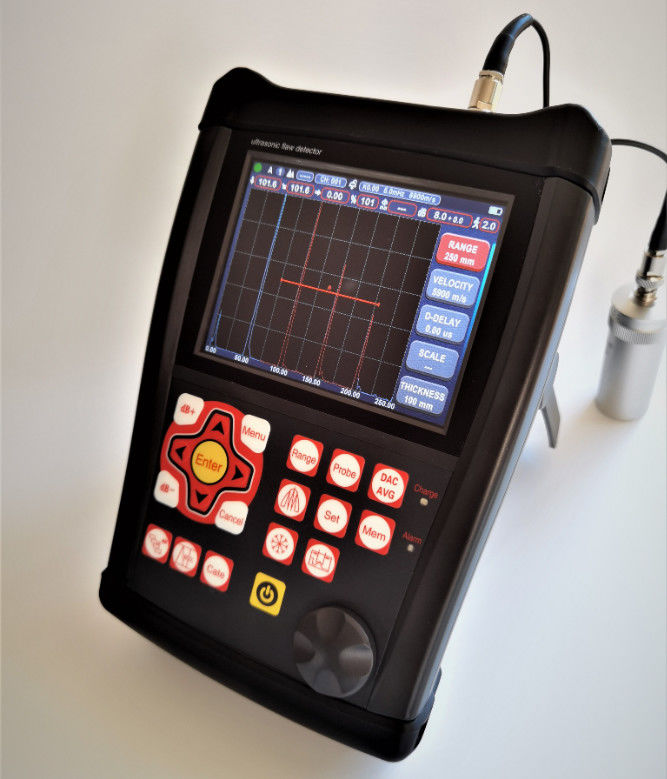

FD630 Detector de falhas ultra-sônico de alta eficiência TOFD Detecção Teste de espessura

Especificações

Faixa: 0-15000 mm, à velocidade do aço

Velocidade do material: 100 ∼ 20 000 m/s

Frequência de repetição do pulso: 10 a 10000 Hz

Intervalo dinâmico: ≥ 38 dB

Linearidade: horizontal: +/- 0,2% FSW, vertical: 0,25% FSH, precisão do amplificador +/- 1 dB.

Potência de resolução:> 40 dB (5P14)

Residuos de sensibilidade:> 66 dB

Rejeição (supressão): 0 a 80% da altura do ecrã completo

500 independência configuração, qualquer critério pode ser inserido livremente, podemos trabalhar na cena sem bloco de teste;

Grande memória de 1000 A gráfico

Modos de ensaio: eco de pulso, duplo elemento e transmissão através

Tipos de sondas: recta única, ângulo único, recta Daul, recta Daul Anlge

Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura

Unidades: polegada ou milímetro

Requisitos de energia: AC 100-240 VAC, 50-60 Hz

Retardo de exibição: -20 a 3400 μs

Retardo da sonda / Deslocamento zero: 0 a 99,99 μs

Bateria interna recarregável de iões de lítio de 7,2 V a 8000 mAh

Tempo de funcionamento nominal de 15 horas em função do brilho do ecrã

Tempo típico de recarga de 4 horas

H×W×D(mm):260×175×60 (mm)

Peso:1.2 kg

Temperatura de funcionamento: -10°C a 50°C

Temperatura de armazenagem: -30°C a 50°C

Energia de pulso: 200V, 300V, 400V, 500V selecionáveis

Rectificação: Meia onda positiva, meia onda negativa, onda completa, Sistema de RF

Largura de banda (passagem de banda do amplificador): 0,1 a 300 MHz

Monitores de portão: dois portões independentes controláveis em toda a faixa de varredura

Sensibilidade: 120 dB no máximo em resolução selecionável 0.1, 1.0, 2.0, 6,0 dB.

Conexões do transdutor: BNC ou LEMO

Funções

Display automático de localização precisa da falha ((Profundidade d, nível p, distância s, amplitude,sz dB,ф).

Dimensão de defeito: dimensionamento automático de defeito utilizando AVG/AVG ou DAC, rapidez de comunicação de aceitação ou rejeição de defeito.

Calibração automática do transdutor Ponto zero, ângulos, borda frontal e velocidade do material.

Conveniente para fazer e usar DAC e AVG para avaliar o eco, a curva pode ser modificada e compensada.

Conectando o disco U, a unidade pode obter memória ilimitada, relatórios PDF e sistema Upadte.

Automatizar a realização de vídeo do processo de teste e reprodução; usar uppan, a duração do vídeo é ilimitada.

Escaneamento de cores B.

O TOFD.

Diagrama de solda.

Há 15 padrões na unidade.

Conexão de dentes azuis a dispositivos móveis para gerar e imprimir relatórios de detecção no local.1.

Função de correcção de superfície curva.

Função de medição da altura da fenda.

Portão de ampliação:espalhamento da gama de portões por toda a largura da tela.

Função de ganho automático.

Envelope: exibição simultânea da digitalização A em tempo real a uma frequência de atualização de 60 Hz e do envelope da digitalização A

Display.

Peak Hold: Compare as formas de onda de pico congeladas com as A-Scans ao vivo para interpretar facilmente os resultados do teste.

Scan Freeze: Display freeze mantém dados de forma de onda e caminho sonoro.

Alarme:Bip e LED.

Relógio de Tempo Real.

Encha o eco.

Marca de captura.

Ecos de cor dentro do Portal.

Pacote de instrumentos de base

Detector de falhas por ultra-som portátil

Transdutor de feixe reto (2,5 MHz, Φ20)

Transdutor de feixe de ângulo (4 MHz, 8 mm × 9 mm, 60°)

Cable de interconexão para o transdutor (Q9-C5, ou opcional C9-C5)

Pacote de bateria recarregável de iões de lítio, 7,8 amperios por hora

Fornecedor de energia/unidade de carregamento

Manual de operação em inglês

Software de aplicação

Fios
