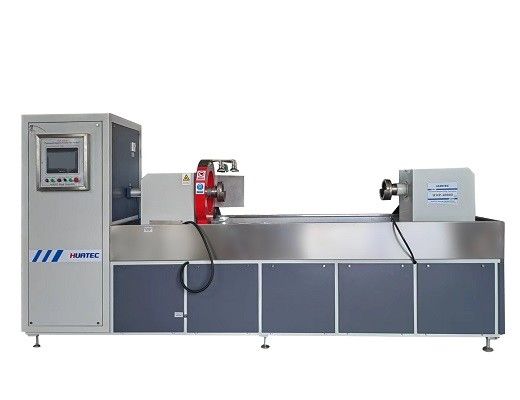

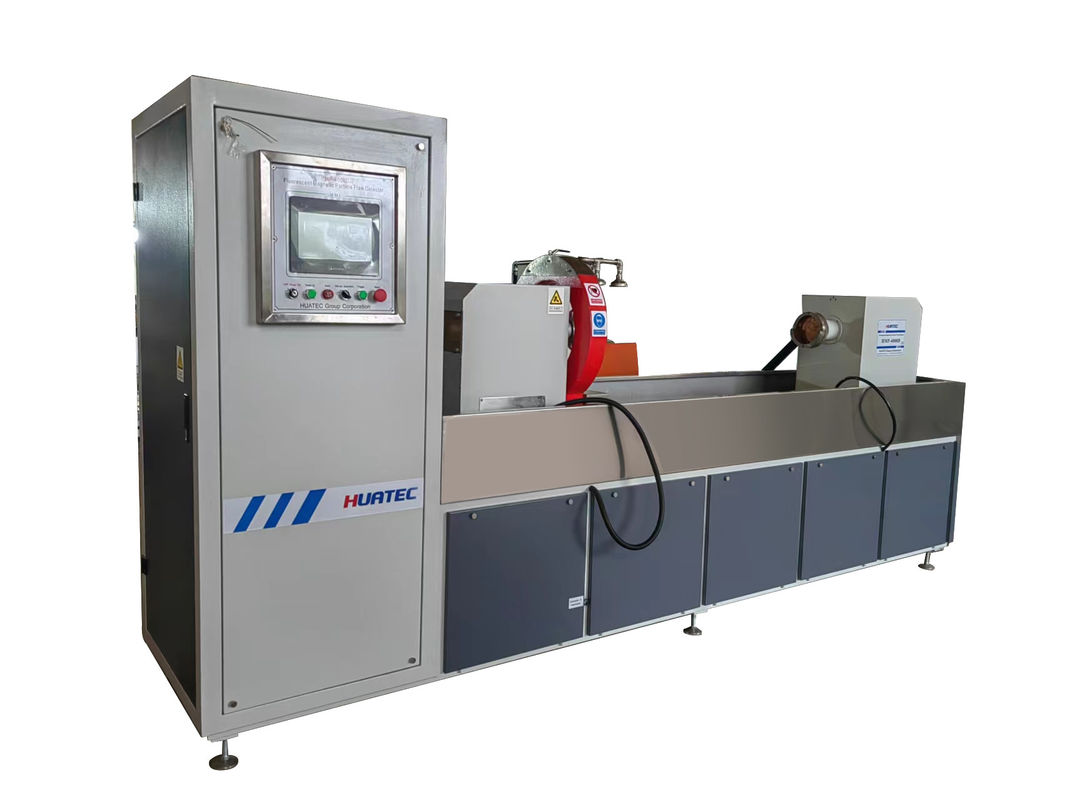

HMP-4000D Detector de falhas de partículas magnéticas de alta precisão

Detector de Falhas por Partículas Magnéticas de Alta Precisão HMP-4000D

1. Descrição dos componentes do equipamento

1.1 Informações Gerais do Equipamento

O equipamento é uma máquina única, com carregamento e descarregamento manual, que adota tecnologia de fixação por haste e magnetização composta. A eletrodo direito é de fixação pneumática, com curso de fixação de 0-50mm, desmagnetização automática por atenuação, pulverização automática, recuperação, agitação e filtração da suspensão magnética. O corpo de prova tipo A 2# (30/100) de suscetibilidade magnética é claramente exibido.

Os principais componentes do equipamento são: sistema de fixação, sistema de fonte de alimentação de magnetização, sistema de controle elétrico, sistema de recuperação de agitação e filtração por pulverização de suspensão magnética, luz negra, câmara escura, sistema de desmagnetização, etc.

1.2 Sistema de fixação:

1.2.1 O equipamento possui um mecanismo de fixação horizontal, com curso de fixação de 0-1500mm, que atende às necessidades de inspeção de peças com comprimento de até 1500mm e diâmetro externo de até 250mm. As bobinas de magnetização longitudinal são duas, uma de cada lado, acionadas respectivamente pelo cilindro, e podem ser movidas para dentro para aprimorar o efeito de magnetização das peças de eixo longo.

1.2.2 O equipamento adota o método especial de haste para realizar a magnetização circunferencial da peça através do método de haste, e verificar várias microfissuras radiais que possam existir nas superfícies interna e externa; A magnetização longitudinal da peça é realizada pelo método de bobina, e várias microfissuras anulares que possam existir na superfície da peça são verificadas.

1.2.3 Para garantir o posicionamento preciso da peça e atender aos requisitos de fixação do equipamento, o equipamento é projetado com um dispositivo de ajuste central de altura.

1.2.4 A magnetização circunferencial e longitudinal pode ser realizada separadamente, verificando respectivamente as superfícies interna e externa da peça quanto a possíveis fissuras transversais e longitudinais; A magnetização composta (simultânea) da peça também pode ser implementada ao mesmo tempo, e vários defeitos sutis que possam existir nas superfícies interna e externa da peça podem ser verificados de forma abrangente em uma única operação.

1.2.5 Há uma plataforma de trabalho projetada na frente da bancada, o que facilita a operação de carregamento e descarregamento.

1.3 Sistema de controle da fonte de alimentação de magnetização:

O equipamento adota modo de magnetização AC, dois conjuntos de fontes de alimentação de magnetização independentes nas direções circunferencial e longitudinal, e dois transformadores principais fornecem corrente de magnetização respectivamente. A tecnologia de conversor de módulo controlado é usada para controlar o tamanho da corrente do circuito, e a tensão isolada é enviada para o eletrodo e a bobina do jugo. O tamanho da corrente é continuamente ajustável e o instrumento correspondente é configurado para indicar, garantindo que a peça obtenha a intensidade de magnetização especificada. Com função de controle de fase de desligamento, para manter um campo magnético residual estável, pode ser usado para detecção de falhas por método de campo magnético residual.

1.4 Sistema de controle elétrico (tela sensível ao toque é opcional, o seguinte inclui * número relacionado à seleção da tela sensível ao toque):

1) O sistema de controle elétrico é controlado por PLC, incluindo módulo de controle e seu dispositivo de proteção, dispositivo de gatilho de regulação de corrente, amperímetro, botão de controle e luz indicadora, motor, cilindro, acoplamento duplo, válvula solenóide, disjuntor, relé intermediário e outros dispositivos de controle.

2) Conforme confirmado por ambas as partes através de negociação, o equipamento adota um design integrado eletromecânico, e a caixa de controle de distribuição de energia está localizada na parte traseira do equipamento. A operação básica de desligamento de energia é realizada na superfície do gabinete, a porta do gabinete é equipada com travas, prevenção de poeira, filtragem, sistema de resfriamento a ar, etc. O fornecedor deve garantir a segurança elétrica e a manutenção da integração eletromecânica.

3) Além da operação automática, o equipamento também é equipado com teclas de função manual para várias funções, que podem ser realizadas manualmente: fixação da peça (pneumática), pulverização, magnetização, afrouxamento da peça (pneumática) e outras ações.

4) Placas de circuito circunferencial e longitudinal podem ser usadas universalmente.

5) O tempo de magnetização e o intervalo de magnetização podem ser ajustados.

6) Equipado com pedal, o início do programa automático pode ser controlado pelo botão "início automático" ou pedal.

7) A carcaça do equipamento é aterrada de forma confiável, e a resistência de isolamento de toda a máquina é ≥2MΩ.

8) O equipamento possui proteção de segurança e função de alarme perfeitas.

*9) Usando a tela sensível ao toque para pré-definir a corrente, você pode pré-definir a corrente, rastrear automaticamente a corrente, o valor de erro não é superior a 5%.

*10) Alarme automático e exibição de aviso quando a corrente está anormal ou ausente.

*11) Com função de armazenamento de 30 grupos de processos de magnetização, circunferencial e longitudinal podem ser armazenados separadamente.

12) São utilizados componentes Omron PLC, ST italiano, STM ou marcas famosas nacionais Chint para garantir a qualidade de toda a máquina.

*13) Com função de permissão de senha do operador, para garantir que pessoal sem permissão correspondente não possa modificar ou operar o equipamento.

1.5 Sistema de recuperação de agitação e filtração por pulverização de suspensão magnética:

1) O sistema de recuperação de agitação e filtração por pulverização de suspensão magnética é composto principalmente por: tanque de coleta de líquido, tanque de armazenamento de líquido, bomba de pulverização, bomba de agitação, tela de filtro, tubulação, etc.

2) A suspensão magnética é armazenada no tanque de armazenamento de líquido; Equipado com um dispositivo de filtro para garantir que a pulverização não seja bloqueada após a pulverização. O dispositivo de filtro deve estar profundo na suspensão magnética para evitar que o dispositivo de filtro entupa e danifique a bomba de pulverização. Um dispositivo de agitação automático é fornecido na caixa de armazenamento de líquido.

3) A suspensão magnética é pulverizada por múltiplos bicos simultaneamente para garantir que a peça seja completamente umedecida.

4) Válvulas de retenção são projetadas na tubulação de pulverização de suspensão magnética para evitar bolhas formadas pelo refluxo da suspensão magnética.

5) Cada bico de pulverização de suspensão magnética deve ser conveniente para abrir e fechar, e a posição de pulverização, o tamanho do fluxo e a pressão podem ser ajustados.

6) Uma pistola de pulverização manual é equipada na frente da máquina.

7) A suspensão magnética não deve ser pulverizada ou vazada para fora do equipamento.

1.6 Luz Negra:

1.6.1 O dispositivo de fluorescência adota uma luz negra LED DG-6K de alta intensidade.

1.6.2 Fixado e suspenso na frente da estação de magnetização no topo da câmara escura para facilitar a rotação e observação das peças acionadas pelo reboque após a conclusão da magnetização da peça.

1.6.3 Iluminância ultravioleta: a iluminância não é inferior a 6000 uw/cm2, a vida útil não é inferior a 10000 horas.

1.6.4 Pode cobrir completamente peças de 1000mm.

1.7 Câmara escura (sistema de iluminação e exaustão)

1) Os lados esquerdo, direito, superior e traseiro da câmara escura são fechados por chapas de aço de alta qualidade de acordo com o tamanho da bancada e, ao mesmo tempo, para facilitar a manutenção, o tipo de porta protetora pode ser aberta e fechada; A frente se estende 650mm e adota cortina blackout para bloquear a luz. A cortina blackout adota cortina blackout preta de alta qualidade.

2) O sistema de iluminação é uma lâmpada fluorescente, fixada no interior do topo da câmara escura para atender à iluminação de trabalho.

3) Instalar um ventilador de exaustão na câmara escura para garantir a circulação de ar sem afetar o bloqueio de luz externo.

4) A câmara escura adota tratamento de pulverização, e toda a câmara escura tem uma estrutura compacta e aparência bonita.

1.8 Sistema automático de desmagnetização:

O sistema de desmagnetização é a posição original de magnetização, desmagnetização por atenuação, e a remanência não é superior a 0,2mT.

1.9 Outros

1) Fornecimento aleatório: Veja o Escopo de Fornecimento para detalhes.

2) O projeto e a fabricação do equipamento devem atender ao padrão JB/T8290-2011 "máquina de detecção de falhas por partículas magnéticas" e atender às condições técnicas de detecção de falhas por partículas magnéticas.

2. Acessórios

3. Principais parâmetros técnicos do equipamento

# Corrente de magnetização circunferencial: AC 0-4000A continuamente ajustável com controle de fase de desligamento

# Potencial de magnetização longitudinal: AC 0- (3000A*6T) 18000AT continuamente ajustável com controle de fase de desligamento

# Efeito de desmagnetização: desmagnetização por atenuação AC, remanência ≤0,2mT

# Modo de magnetização: magnetização circunferencial, magnetização longitudinal, magnetização composta circunferencial-longitudinal; taxa de erro de corrente longitudinal ≤±5%; parâmetros da bobina: 2*3T, diâmetro interno 350mm;

# Sensibilidade: De acordo com a especificação do processo JB/6065-92 "Padrão de filme de teste de máquina de detecção de falhas por partículas magnéticas", o filme de teste de sensibilidade tipo A 2# (30/100) completo e cruzado pode ser claramente exibido.

# Curso de fixação: 0 mm-1500 mm

 # Dimensões: 3900mm×1590mm× 2200mm

Aparência e cor da pintura do equipamento

Cor da pintura externa: RAL7035, peças compradas podem reter a cor primária.
