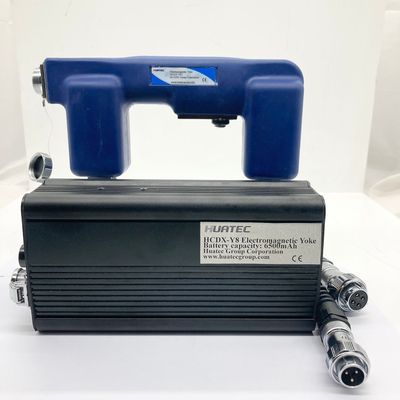

HCDX-Y8T Detector de falhas de iogue magnético portátil AC

HCDX-Y8T Detector de Defeitos Magnético de Yoke Portátil AC

1. Introdução do produto

HCDX—Y8T é o mais recente yoke portátil AC desenvolvido pela nossa empresa, equipado com fonte de alimentação AC portátil, que pode livrar-se da ligação à fonte de alimentação e facilitar a operação em campo. É usado para detecção de defeitos por partículas magnéticas e magnetização local da peça de trabalho. A máquina é compacta e durável, e a força de elevação e outros indicadores atendem aos requisitos de GB/T 15822.3-2005/ISO 9934-3-2002, ASME V e outros padrões.

A fonte de alimentação portátil AC especial adota tecnologia avançada para saída de fonte de alimentação AC220V/50HZ padrão, adota controle IC inteligente, a forma de onda de saída da máquina é uma onda senoidal pura e possui funções de proteção muito perfeitas (incluindo proteção contra sobrecarga de saída, proteção contra sobrecorrente de saída, proteção contra curto-circuito de saída, proteção de alta tensão da bateria, proteção de baixa tensão da bateria, proteção contra alta temperatura). A fonte de alimentação especial usa lítio importado de alta capacidade e alto desempenho, longa vida útil.

Principais características da máquina

Fonte de alimentação AC portátil, fácil operação em campo.

Leve, compacto e conveniente.

Ampla amplitude, duas juntas móveis, ajuste flexível.

Pequena corrente de trabalho, baixo calor.

2. Estrutura da máquina

3. Método de uso

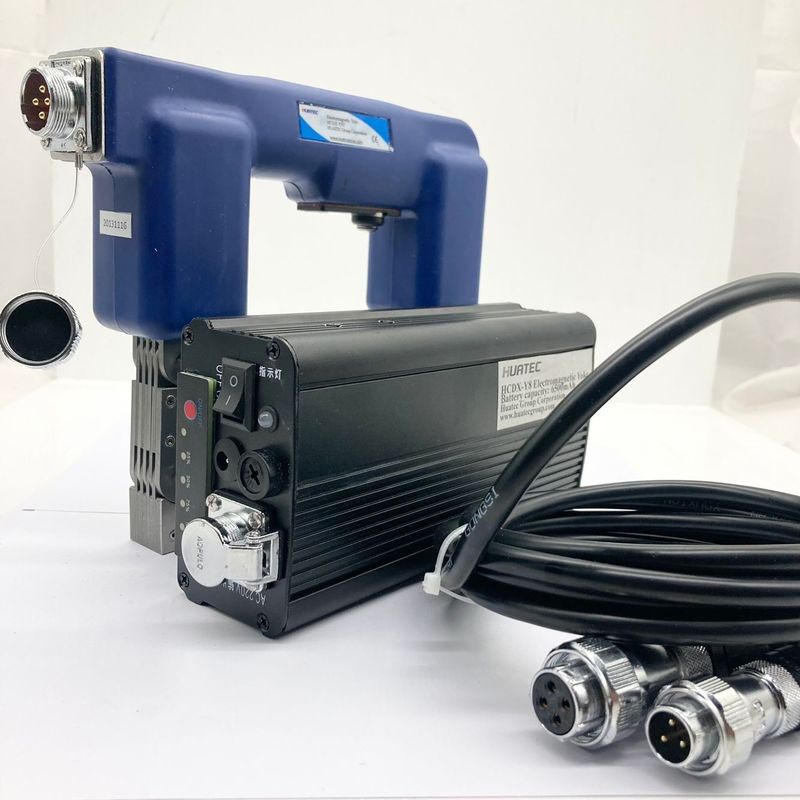

Conecte a fonte de alimentação portátil AC dedicada ao yoke

Ligue o interruptor na fonte de alimentação portátil, pressione o botão de início, aguarde alguns segundos após a luz vermelha do indicador do botão, você pode trabalhar. Desligue o interruptor de alimentação após o uso.

Os dois polos magnéticos do HCDX-Y8T são colocados na superfície do objeto detectado, e uma certa pressão é aplicada para fazer com que os dois polos magnéticos entrem em bom contato com o objeto detectado. Pressione o botão, ligue, inicie a magnetização, solte, a magnetização termina. Quando o interruptor do yoke é ligado, o pó magnético é aplicado na superfície do objeto detectado (pó magnético seco, úmido, fluorescente pode ser aplicado).

Se a superfície testada for muito larga, ela deve ser magnetizada em segmentos, e as partes efetivas entre os segmentos devem ter uma certa sobreposição.

Gire a junta móvel entre os pés magnéticos, e a distância entre os pés magnéticos pode ser ajustada entre 45mm e 225mm.

Quando usado, deve passar por 5 segundos e interromper por 5 segundos, e pode ser usado continuamente por 3 horas.

Carregamento de energia portátil AC: Desligue o interruptor de energia portátil antes de carregar. Quando a campainha soar, significa que a energia é insuficiente e deve ser carregada a tempo. A fonte de alimentação portátil AC é carregada por 6 a 8 horas cada vez, quando a luz indicadora no carregador muda de vermelho para verde, significa que a eletricidade está cheia, e a carga total pode ser usada por 3 horas. Indicador Se a luz vermelha estiver acesa, o dispositivo está com defeito.

4. Parâmetros técnicos

4.1 Yoke

4.2 Fonte de Alimentação Portátil AC

5. Atenção

Verifique se o cabo de alimentação e o plugue estão danificados antes de usar.

Não entre em contato próximo com outros equipamentos elétricos durante o uso. Campos magnéticos fortes são destrutivos para relógios, telefones celulares e assim por diante.

Não arraste o yoke no estado de condução por um longo tempo (como arrastar na solda), ele deve estar ligado por 5 segundos e desligado por 5 segundos.

Em tempo chuvoso, por favor, não trabalhe ao ar livre, a chuva causará curto-circuito ou vazamento.

Se o dispositivo tiver ruído e odor anormais, desligue a energia imediatamente.

Não mova o dispositivo puxando o cabo de alimentação, pois isso danificará o cabo de alimentação.

Quando a fonte de alimentação portátil AC não for usada por um longo tempo, ela deve ser carregada a tempo para manter a bateria de lítio ativa. Lembre-se de desligar o interruptor de energia portátil antes de carregar.

6. Configure a tabela
