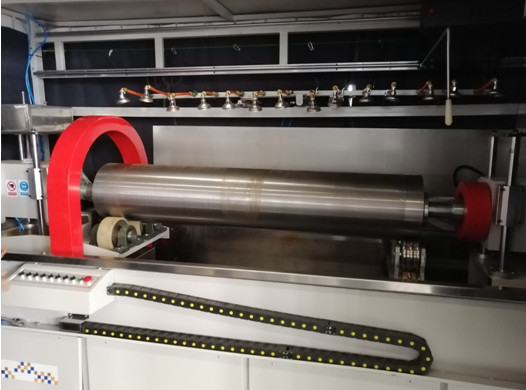

Detector de partículas de campo de fuga magnético fluorescente HMP-3000

Detector de partículas de campo de fuga magnético fluorescente HMP-3000

Princípio de trabalho

Utilizando a interação entre o campo magnético de fuga e o pó magnético no defeito da peça.A diferença entre a permeabilidade dos defeitos de superfície e de quase-superfície dos produtos siderúrgicos (como rachaduras) é aproveitada.(exemplo: inclusão de escórias, linhas de cabelo, etc.) e permeabilidade magnética do aço, o campo magnético na descontinuidade destes materiais será distorcido após a magnetização,que formam parte da fuga de fluxo magnético e geram um campo de fuga magnética, utilizando as características da fuga magnética no local do defeito para absorver o pó magnético,atraindo assim pó magnético para formar acumulação de pó magnético no defeito - marcas magnéticas, em condições de iluminação adequadas, a localização e a forma do defeito são reveladas em conformidade.

Aplicação

O dispositivo é concebido para detectar micro-defeitos de superfície e de quase-superfície (por exemplo, rachaduras, inclusões de escória) de peças de trabalho ferromagnéticas (tais como parafusos, pinos, buchas, engrenagens, anéis de engrenagem, eixos de válvula, etc.).) causados pela falsificação, apagamento, moagem, fadiga e outros processos.

Normas de conformidade

Detector de falhas de partículas magnéticas: GB/T 8290¢ 2011

Condições de observação para inspecção de partículas magnéticas: GB/T 5097-2020 / ISO 3059:2012

Norma ASTM: Método de detecção de partículas magnéticas ASTM E1444-01

Normas da UE e internacionais: DIN EN ISO 9934-2:2003

Parâmetros técnicos

Faixa de detecção: Diâmetro: 0 ∼ 260 mm, comprimento: 1200 mm (faixa de detecção personalizável: 0 ∼ 3000 mm)

Método de detecção: detecção de partículas magnéticas fluorescentes ou não fluorescentes

Método de magnetização: magnetização circunferencial, longitudinal e composta

Espaçamento entre eléctrodos: 0 ‰ 1200 mm ajustável, gama personalizável 0 ‰ 3000 mm

Mecanismo de fixação: fixação manual/pneumática

Corrente de magnetização: 0~4000A

Efeito de desmagnetização: Magnetismo residual < 0,3 mT

Sensibilidade: Visualização clara na peça de ensaio padrão do tipo A1 (15/50 μm)

Fonte de alimentação: AC 380V 50Hz trifásico de cinco fios

Configuração padrão:

Unidade principal de inspecção de partículas magnéticas

DigitalAmpérmetro

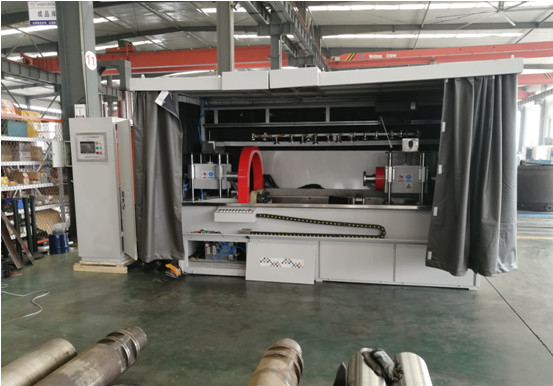

Protegidos da luzSala escura com cortina de proteção

Lâmpada UV suspensa

Partículas magnéticas fluorescentes

Tubo de ensaio de concentração de suspensão magnética

Magnetômetro
