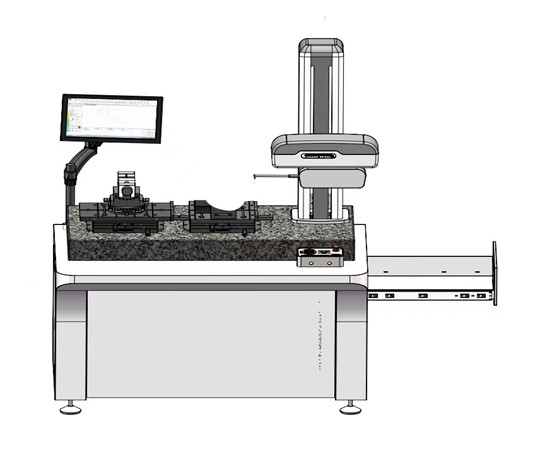

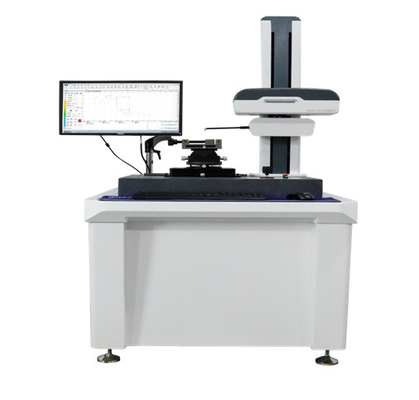

SRT-680G Teste de rugosidade e contorno
Princípio de medição
● Coordenadas cartesianas, contatos de caneta.
● Esquadrão de guia flutuante de ar de alta precisão como dado de medição da coordenada X para garantir a precisão do movimento linear na direcção X.
● Sensor digital de alta precisão para obter sinal de coordenada Z para medir o perfil de várias peças mecânicas de precisão.
● Programa de medição baseado em computador e janelas para processar os dados de medição, fácil de imprimir e arquivar
Função principal
Dimensão:Contém a distância horizontal, distância vertical, distância linear, raio e diâmetro
Ângulo: Ângulo horizontal, ângulo vertical, ângulo transversal
Tolerância de posição: contém o paralelismo e a perpendicularidade
Tolerância de forma: contém o perfil da retidão, da coroa e do arco circular
Geração auxiliar: contém o ponto auxiliar, linha auxiliar, círculo auxiliar
Roughness:Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOetc.
Ondulação:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c(wmr)wmr(c),wdq etc.
Contorno original Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) etc.
Parâmetros principais
| Ponto | Parâmetro | Resolução |
Faixa de medição Precisão de medição | Eixo X | 200 mm | 0.1 μm |
| Direcção | 00,6 μm / 100 mm | - O que é? |
| Sensor Z1 (intervalo) | 40 mm ((sincronização de faixa de rugosidade) | 00,05 μm |
| Z Altura | 550 mm | coluna |
| Min. buraco interno | 30 mm (Um diâmetro interno menor pode ser medido com uma agulha de medição menor) | - Não. |
| Precisão linear | ≤ ± 1 + I0,12HI) μm | - O quê? |
| Arco | ≤ 1,2+R/8) | 2 mm |
Ângulo | ≤ ± 1′ | Bloco de ângulo de 60°,90°, comprimento de amostragem do canto:5 mm |
| Resistência à corrosão | Valor residual de ruído | ≤ 0,005 μm | λc:00,08 mm, velocidade de ensaio 0,1 mm/s, medir cristais planos |
| Sensor Z1 (intervalo) | Distância efetiva ± 3 mm | A rugosidade da superfície curva pode ser medida |
| Repetibilidade da medição da rugosidade | 1δ≤2nm | Ra 0,35-0,5μm Bloco de calibração de ondas quadradas |
| Erro de indicação | ± 5% | Norma nacional |
| Estabilidade indicativa | ≤ ± 7% | Norma nacional |
| Medição da repetibilidade | ± 3% | Norma nacional |
| Resolução | 0.1 μm | - Não. |
| Sensor | Tipo | Sensor de grelha digital | - Não. |
| Resolução | 00,05 μm | - Não, não. |
| Duração da avaliação | λc × 3,4,5,6,7 | - Não, não. |
| Comprimento de onda de corte | 0.025,0.08,0.25,0.8,2.5,8 mm | - Não. |
| Capacidade de escalar | 77° (para cima), 88° (para baixo) | - Não, não. |
| Medidas, velocidade. | 00,02 mm a 4,0 mm/s | - Não. |
| Meas.Mode | Sensor em movimento | - O que é? |
| XZ1Z | De potência não superior a 50 W | Ele pode ser controlado pelo controlador de software |
| Potência | AC 220V±10% 50Hz | - Não, não. |
| Condições ambientais | (RH): < 85% 20°C ± 2°C,2°C/h, RMS≤50Hz 2.5 μm/s, RMS> 50 Hz 5,0 μm/s |
Configuração principal
Interface de software
Tamanho do equipamento
| (Produto) | (Embalagem) | (Wt.kg) | (CBM m3) |
| Lx | - Não. | Lz | Wt (kg) | Lx | - Não. | Lz | Wt (kg) |
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
Requisito de utilização
Potência: AC 220V ± 10% 50Hz
Requisitos ambientais: ((T):10 ∼30°C, ((RH): < 85%, sem vibrações óbvias, fixação à terra independente
Fotografias de referência de ensaio
